KINGREAL MACHINERY peut fournir une machine de coupe de métal à longueur, conçue pour couper la tôle à la longueur requise. KINGREAL se concentre sur les lignes coupées à longueur depuis plus de 20 ans et est un fabricant et fournisseur professionnel en Chine. Nos machines présentent les avantages d'une haute qualité et d'une personnalisation, et attendent avec impatience une coopération stable et à long terme avec des clients du monde entier.
Vidéo sur la machine de découpe de métal à longueur
Description de la machine de découpe de métal à longueur
La machine de coupe de métal KINGREAL à longueur est conçue pour cisailler des bobines de métal de différentes épaisseurs en feuilles de largeur spécifiée pour le traitement ultérieur du métal.
La ligne de production coupée à longueur comprend généralement plusieurs équipements de production pour garantir le fonctionnement efficace de la ligne de production. Les lignes de cisaillement de métaux coupés à longueur sont généralement utilisées pour traiter des matériaux métalliques d'une épaisseur de 1 à 24 mm ou plus.
En plus des lignes de coupe à longueur de métal, KINGREAL conçoit également une variété de lignes de coupe à longueur pour différents matériaux et différentes caractéristiques et besoins de production, tels que
1. Ligne de coupe à longueur en acier inoxydable
2. Ligne de coupe de tôles d'acier coupées à longueur
3. Ligne de coupe de longueur avec coupe
4. Ligne de planches à points coupées à longueur avec empilement automatique
5. Combiner les lignes de production de refendage et de coupe à longueur

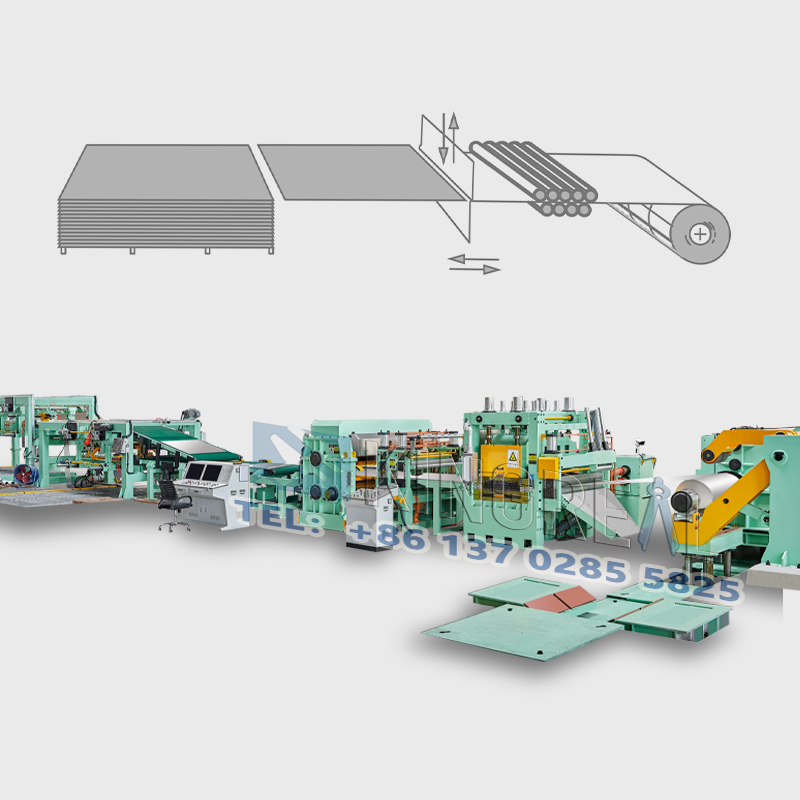

Flux de travail de la machine de découpe de métal à longueur
Chariot à bobines → Dérouleur → Alimentation par rouleaux d'alimentation par pincement → Dispositif de nivellement de haute précision → Coupe à longueur fixe → Table de déchargement / Table d'empilage automatique

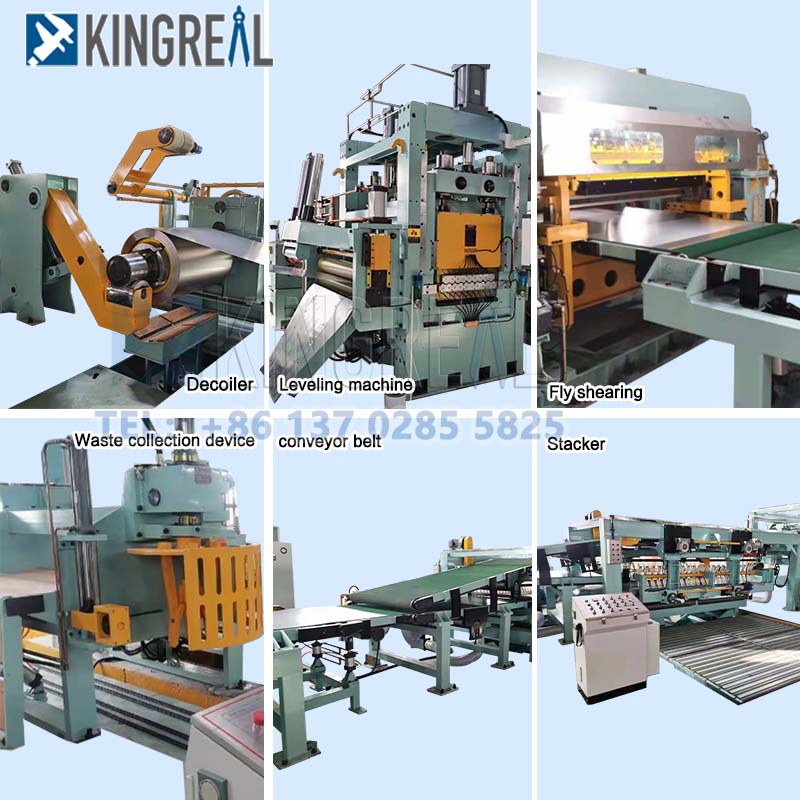

Détail des principaux composants de la ligne de coupe à longueur
Le porte-à-faux hydraulique KINGREAL est conçu pour supporter la bobine et effectue le déroulement, dont la capacité maximale est de 15 tonnes.
Des vérins hydrauliques sont utilisés pour rendre le dérouleur rétractable et adapté au diamètre intérieur de la bobine. Il est équipé d'un bras cantilever.
La machine de nivellement KINGREAL est contrôlée par un servomoteur pour une alimentation à grande vitesse et un réglage précis du contrôle de la longueur. Le fonctionnement s'effectue sur la console de commande à commande programmable.
Méthode d'entraînement : servomoteur 15 KW, entraînement par réduction de précision, bande transporteuse synchronisée pour alimenter les rouleaux
Mode de coupe comprenant une cisaille hydraulique de haut en bas, avec la cisaille automatique à signal direct d'alimentation. L'utilisation de matériaux de coupe de conception de réglage de l'écart et le traitement thermique peuvent cisailler en toute sécurité une plaque d'acier de 2 mm.
Le système pneumatique comprend une source de gaz (fournie par le demandeur), des composants de traitement de la source de gaz, un Salennoid, des pipelines et des cylindres associés, etc.
Salennoid et d’autres composants sont fabriqués à partir de produits de haute qualité.
Paramètres techniques : Pression de la source d’air : 0,4-0,6Mpa. capacité : 1m³/min.
Liste d'équipement de la machine de découpe de métal à longueur
Voiture à bobine hydraulique
- Dérouleur hydraulique
- Guide d'entrée hydraulique
- Machine à quatre/six niveaux élevés
- Pont en anneau
- Poulie de guidage latérale
- Machine de redressage à alimentation servo CNC
- Système de mesure
- Cisaille
- Table de convoyage
- Dispositif de déchargement pneumatique
- Table élévatrice hydraulique
- Dépilage de voiture
- Système hydraulique
- Système pneumatique
- Contrôle PLC du système électrique
Spécifications de la machine de découpe de métal à longueur
|
Type de machine |
Ligne de coupe à longueur |
|
Matériau de la bobine |
Bobine métallique (d'autres peuvent être personnalisées) |
|
Épaisseur de la bobine |
0,5-10 mm |
|
Largeur de bobine |
600-2000mm |
|
Diamètre intérieur de la bobine |
500/610 millimètres |
|
Diamètre extérieur de la bobine |
≤2000 millimètres |
|
Vitesse de coupe |
10-70 m/min |
|
Coupe à longueur Précision |
±1,5 mm |
|
Plage de coupe à longueur |
500~4000mm |
|
Planéité de nivellement des feuilles |
≤ ± 1,5 mm/m² |
Utilisation et attention du métal coupé à longueur
1. La bobine doit être redressée pour maintenir l'équilibre du poids. Le chariot à bobines doit fixer et tendre la bobine dans le dérouleur avant de pouvoir la réinitialiser.
2. Appuyez d'abord sur la tête de bobine avec le rouleau de traction, puis ouvrez l'emballage de la bobine pour empêcher la tête de bobine de s'ouvrir.
3.Lorsque la machine est en marche, l'opérateur ne doit pas se tenir debout sur la bobine.
