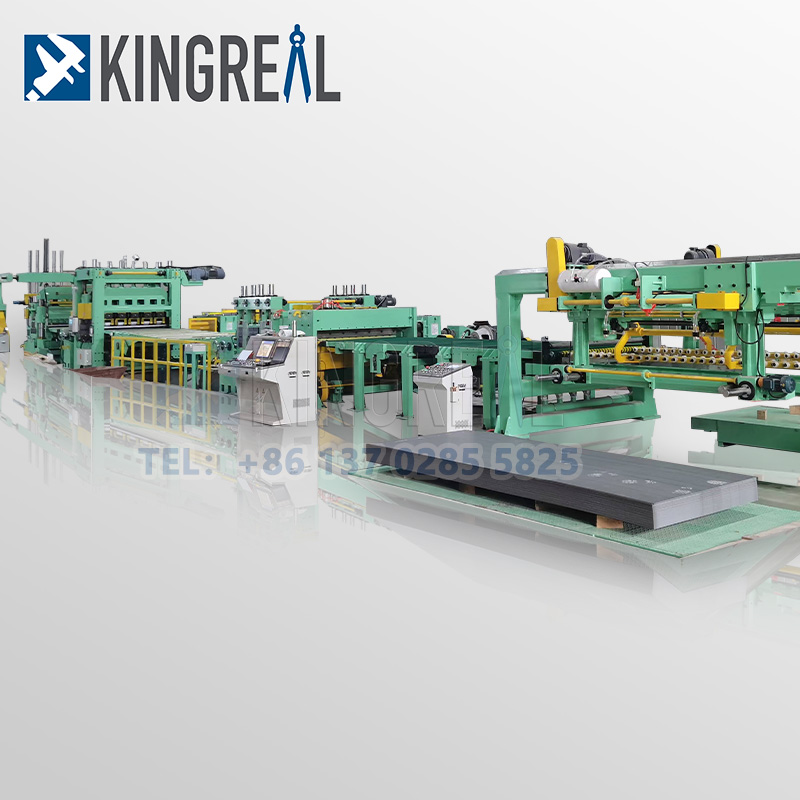

Dans le flux de travail standardisé d'un système entièrement automatisémachine de coupe d'acier à longueur, le processus d'empilage constitue l'étape finale de la production. Il joue un rôle essentiel dans la collecte et l'organisation des tôles découpées, déterminant directement la capacité globale de la ligne et la cadence de production.
De nombreux fabricants de transformation des métaux sont actuellement confrontés à un défi commun : alors que les lignes modernes de coupe d'acier à longueur comportent des processus à grande vitesse et hautement automatisés, notamment le déroulement, le nivellement, l'alimentation de précision et le cisaillement, l'efficacité du processus d'empilage en aval est à la traîne, créant un goulot d'étranglement de production important. Un empilage inefficace ralentit l'ensemble de la ligne, entraînant des problèmes tels qu'une inactivité des équipements en amont, un gaspillage de capacité et des délais de livraison prolongés pour les commandes par lots.
Pour résoudre ce problème, KINGREAL STEEL SLITTER a optimisé la structure en aval des machines de coupe d'acier à longueur en incorporant un double empileur personnalisé. Cela permet un empilement continu de tôles, augmentant ainsi considérablement l'efficacité globale de la production de la ligne.
Flux de travail opérationnel de la ligne de coupe d'acier à longueur avec double empileur
Le double empileur conçu sur mesure KINGREAL STEEL SLITTER s'intègre parfaitement à la logique opérationnelle et au flux de travail existant de la machine de coupe d'acier entièrement automatisée. Il permet une amélioration de l'efficacité sans nécessiter de modifications des composants principaux tels que le dérouleur, le niveleur ou le coupeur.
Tout d'abord, la machine de coupe à longueur traite la bobine, coupant le matériau en tôles de taille standard en fonction des paramètres de production. Ces feuilles sont ensuite transportées en douceur via les convoyeurs à rouleaux de la ligne et les courroies transporteuses à entraînement à fréquence variable, alimentant directement la plate-forme d'empilage en aval pour un empilement soigné et ordonné.
Le double empileur est doté d'un mécanisme de levage intelligent équipé de modules de détection de gravité et de comptage. La plate-forme s'abaisse automatiquement à une vitesse constante en synchronisation avec l'augmentation de la hauteur de la pile, maintenant ainsi un niveau de réception constant. Cela évite les collisions, les désalignements ou l'enroulement des bords, garantissant ainsi la planéité et la qualité de la sortie empilée. Les opérateurs utilisent l'écran tactile central pour prédéfinir la quantité d'empilage, la hauteur d'empilage et les paramètres de mouvement du chariot. Une fois que la pile de tôles d'acier sur une seule plate-forme atteint la quantité ou la hauteur cible, le système de contrôle déclenche automatiquement un changement de station. Une fois que l'équipement a brièvement aligné les stations, l'opérateur abaisse le mécanisme de levage de la plate-forme entièrement chargée, déplace rapidement le chariot chargé et entraîne simultanément un chariot de secours vide en position de travail. L'ensemble du processus (cisaillage, alimentation et empilement) redémarre immédiatement, complétant ainsi un cycle de production en boucle fermée.
|
Empileur unique : goulot d'étranglement dans la production de la ligne de coupe d'acier à longueur
Le plus standardmachines de coupe d'acier à longueursur le marché sont équipés d'un seul empileur, ce qui est la principale raison des retards d'empilage et de la capacité de production limitée. Une fois qu’une plate-forme est remplie jusqu’à la limite prédéfinie, toute la ligne de coupe d’acier à longueur doit être arrêtée.
Cela nécessite une série d'étapes auxiliaires : sécuriser les plaques, sortir le chariot chargé, lever et transférer le produit fini, remettre le chariot vide en position, et réinitialiser et calibrer la plate-forme élévatrice. Cette séquence de déchargement et de réinitialisation prend du temps et demande beaucoup de main d'œuvre ; pendant ce temps, tous les processus en amont (déroulage des bobines, nivellement des rouleaux, alimentation servo et cisaillement à grande vitesse) s'arrêtent complètement, laissant l'unité de cisaillement de haute précision et le système d'entraînement servo inactifs.
Pour les usines de transformation des métaux à grande échelle, les arrêts fréquents et les longs intervalles nécessaires au déchargement sur les lignes à empileur unique entraînent une baisse significative des taux d'utilisation des équipements. |
 |
 |
Empileurs doubles : empilage accéléré de l'acier coupé à longueur
Le double empileur KINGREAL STEEL SLITTER présente une conception modulaire avec deux chariots et deux stations - une active et une en veille - correspondant parfaitement à la vitesse d'empilage avec la vitesse de cisaillement en amont. Contrôlé par lemachine de coupe d'acier à longueurGrâce au système électrique intégré de, les deux chariots fonctionnent indépendamment sans interférence. Le retrait du chariot chargé et l'entrée du chariot vide se produisent simultanément, minimisant ainsi les temps d'arrêt lors des changements de pile et résolvant complètement les goulots d'étranglement associés à la commutation de matériaux à un seul poste. Le double empileur est parfaitement synchronisé avec l'alimentation continue et le rythme de cisaillement à grande vitesse de la ligne en amont. Il élimine les goulots d'étranglement à l'extrémité du déchargement, tels que les retards causés par l'empilage, le déchargement ou le transfert de matériaux, libérant ainsi la ligne des cycles démarrage-arrêt fréquents et permettant un traitement continu de longue durée, à volume élevé et sans personnel.
Pendant que la machine principale effectue un cisaillement continu et qu'une plate-forme accumule les feuilles, les opérateurs peuvent simultanément gérer des tâches pour l'autre plate-forme entièrement chargée, telles que le levage de produits finis, le transfert de matériaux et la tenue de registres préliminaires. Une fois qu'une pile répond aux spécifications cibles, les plates-formes changent rapidement de position pour reprendre immédiatement l'empilage. En exécutant en parallèle le processus de cisaillement principal et le transfert manuel des produits, et en garantissant que les opérations auxiliaires de chargement/déchargement n'interfèrent pas avec le cisaillement du noyau, le système réduit considérablement le temps de production total et augmente efficacement les volumes quotidiens d'empilage et de production.
De plus, le double empileur équilibre vitesse et précision ; la référence de positionnement des feuilles reste constante pendant le changement de station, garantissant des piles nettes et uniformes. Cela réduit le besoin de réalignement manuel ultérieur et optimise davantage l’efficacité opérationnelle en aval. |
Ce double empileur augmente non seulement de manière exponentielle les vitesses d'empilage et minimise les pertes dues aux temps d'arrêt, mais répond également aux exigences de la production industrielle à grande échelle, libérant pleinement la capacité de cisaillement inhérente de la ligne de coupe d'acier à longueur. KINGREAL STEEL SLITTER est un fabricant professionnel et un fournisseur unique de machines de coupe d'acier à longueur, offrant des solutions personnalisées et entièrement automatisées adaptées aux épaisseurs de tôles, aux matériaux et aux exigences de production spécifiques.
N'hésitez pas à contacter KINGREAL STEEL SLITTER pour plus d'informations surligne de coupe en acier à longueurconfigurations, optimisation de la capacité et modifications personnalisées.
