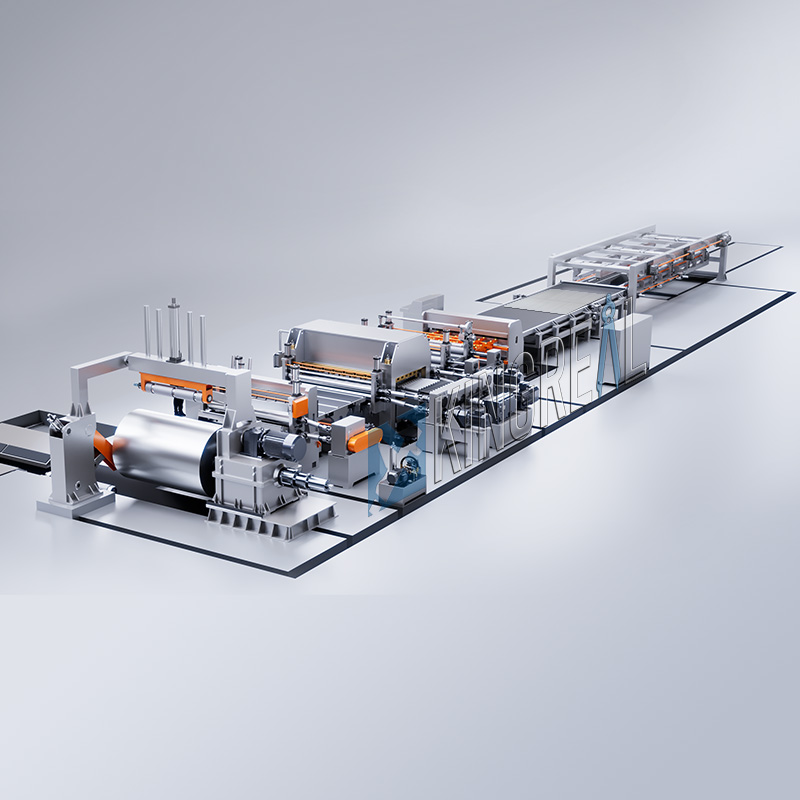

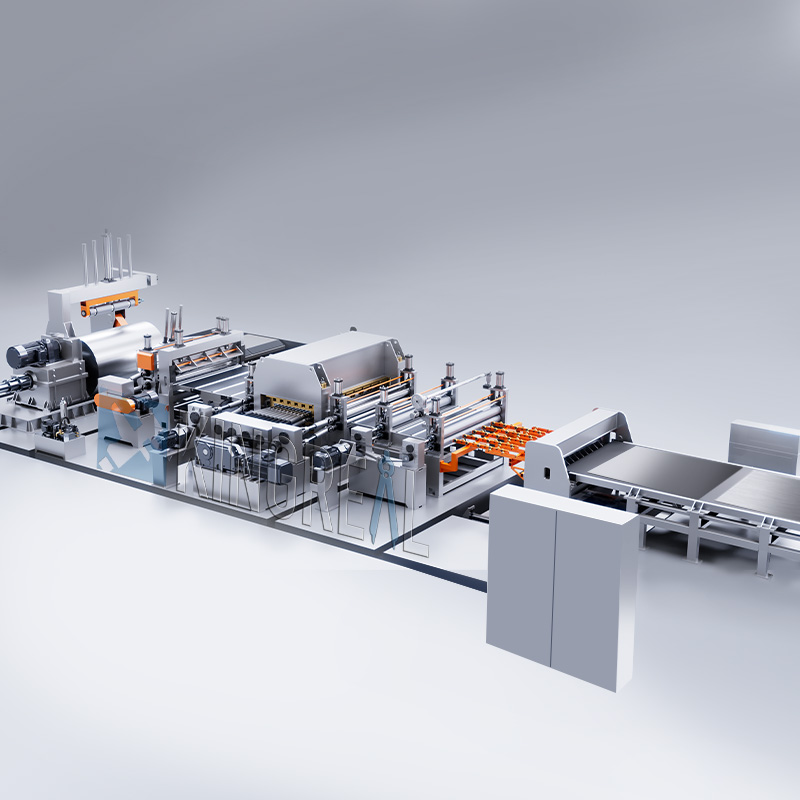

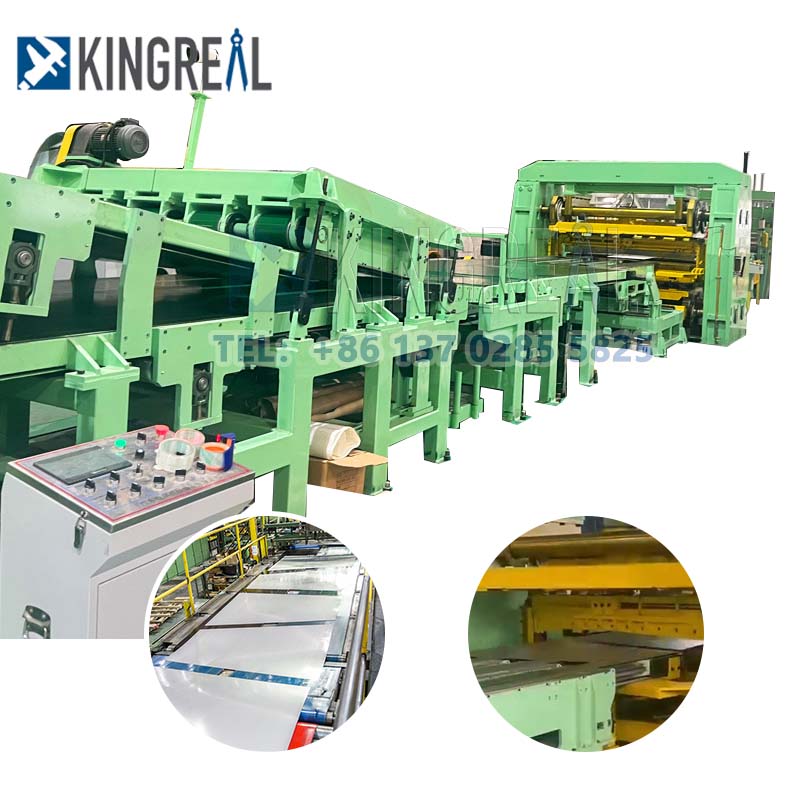

KINGREAL STEEL SLITTER est spécialisé depuis longtemps dans la R&D et la fabrication de lignes de coupe à longueur. En tirant parti d’une technologie éprouvée, nous avons entièrement amélioré les paramètres et les performances des lignes de coupe à longueur standard et développé une ligne de coupe à longueur spécialisée à grande vitesse. Ce système personnalisé atteint une vitesse de production maximale de 80 m/min, éliminant ainsi les goulots d'étranglement de capacité associés aux lignes traditionnelles.
Pendant la phase de R&D et de conception, l'optimisation s'est concentrée sur deux modules principaux : le système de cisaillement et l'unité d'empilage. Les améliorations apportées à ces structures garantissent que la ligne est bien adaptée au traitement de bobines de métal laminées à plat. En utilisant une logique opérationnelle efficace, le système intègre de manière transparente le déroulement, le cisaillement et l’empilage des bobines. Cette approche maximise l'efficacité du traitement, garantit une haute précision grâce à une conception structurelle sophistiquée et améliore la sécurité opérationnelle, permettant la transformation standardisée et à grande échelle de bobines métalliques en tôles plates de haute précision.
▲ Conceptions d'optimisation de base pour les lignes de coupe à longueur à grande vitesse
|

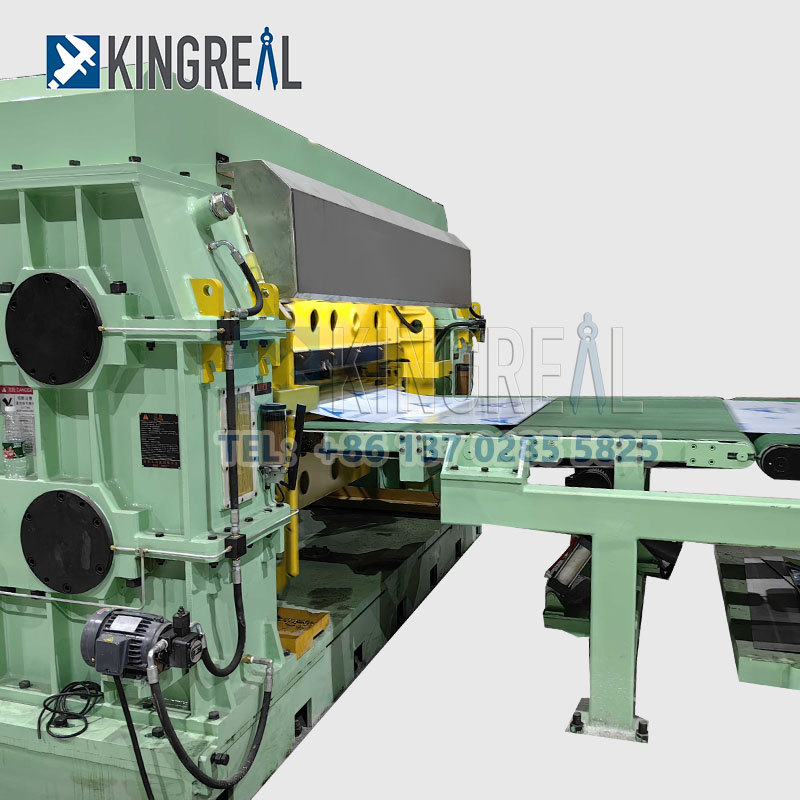

●Coupe à grande vitesse À pleine vitesse de fonctionnement, la ligne de coupe à longueur à grande vitesse KINGREAL STEEL SLITTER assure une alimentation ininterrompue des bandes métalliques, éliminant les pertes associées aux opérations marche-arrêt et répondant aux exigences de production continue. Pour atteindre la norme de production de 80 m/min, l'équipement est doté d'une structure de cisaille rotative ou de cisaille volante dynamique. Les modules d'entraînement d'outils optimisés et les rails de guidage linéaires permettent à l'ensemble de coupe d'effectuer une accélération dynamique et un alignement précis. Avant la coupe, la vitesse linéaire de la lame de cisaille volante est synchronisée en temps réel avec la vitesse d'avance de la bande métallique ; cette synchronisation parfaite élimine les problèmes tels que les bavures et les écarts dimensionnels causés par les différentiels de vitesse, garantissant ainsi à la fois une vitesse élevée et une haute précision dans le processus de coupe. |
|
|

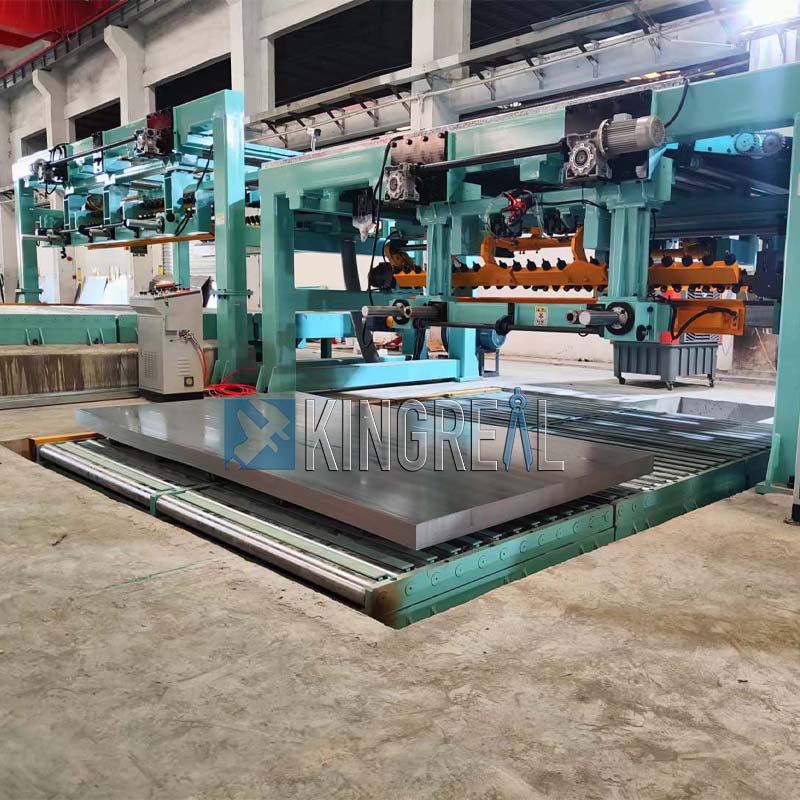

●Empilage à grande vitesse Pour résoudre les goulots d'étranglement potentiels dans le processus de collecte des matériaux en aval et s'adapter à la sortie haute fréquence de la ligne, KINGREAL STEEL SLITTER a équipé le système d'un double empileur comme composant clé en aval. La structure entière reçoit la tôle déchargée de la ligne de coupe à longueur à grande vitesse et, en utilisant le programme de contrôle automatisé de la ligne, exécute une opération d'empilage ordonnée et entièrement automatique. Le processus d'empilage utilise un mécanisme coordonné combinant des entraînements pneumatiques et hydrauliques pour améliorer la force motrice et garantir la planéité de l'empilement. De plus, le système est équipé d'un ensemble de support de réception de feuilles dédié ; pendant la descente, un manipulateur de réception fournit un support uniforme et amorti pour atténuer les forces d'impact, protégeant ainsi complètement la qualité de surface des feuilles. De plus, la ligne de coupe à longueur à grande vitesse intègre des capteurs photoélectriques intelligents pour réguler dynamiquement l'abaissement de l'empileur et contrôler avec précision l'écart vertical entre la surface de la pile et la station de déchargement. Cela garantit une coordination transparente tout au long du flux de travail, de l'alimentation et du cisaillement à l'empilage, augmentant ainsi l'automatisation globale et le taux de rendement des produits finis. |
|

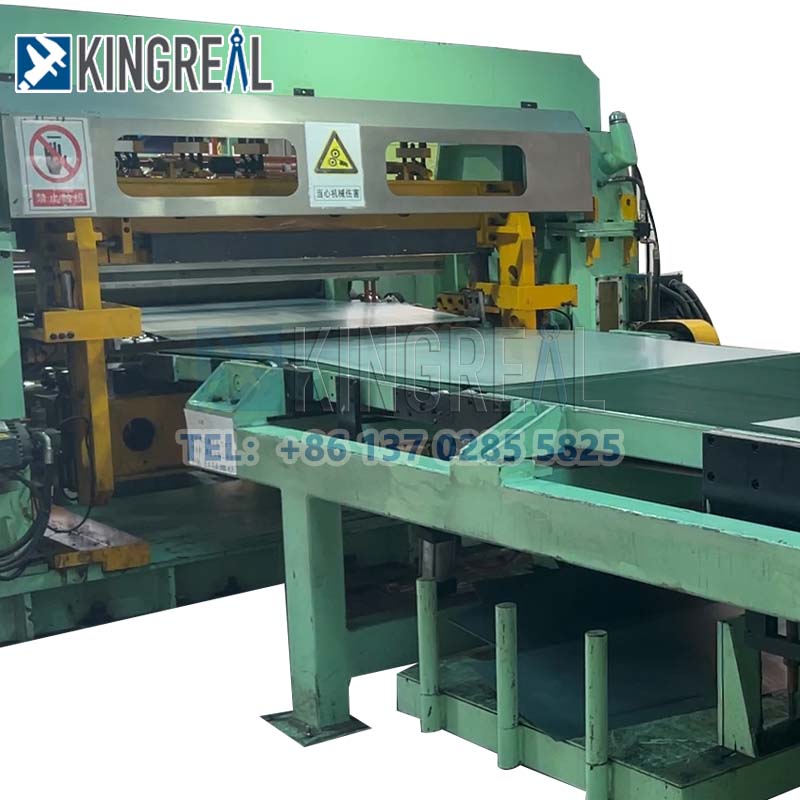

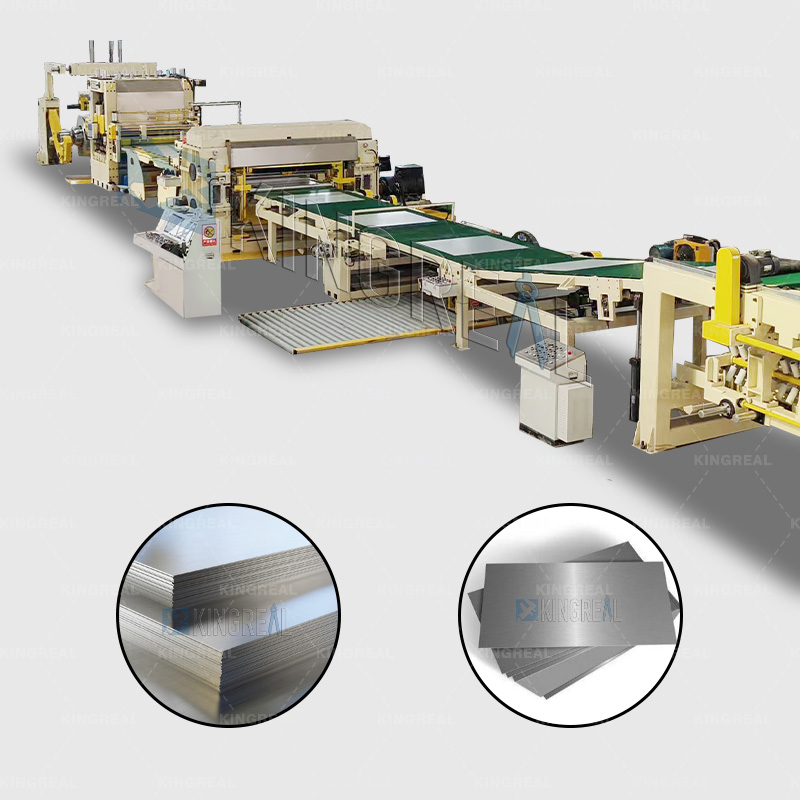

La machine de coupe à longueur avec cisaille à mouche permet à la machine de coupe à longueur d'accélérer et de se synchroniser avec la vitesse de la bande, permettant ainsi de couper sans arrêter l'alimentation du matériau.
KINGREAL STEEL SLITTER est présent dans le domaine des lignes de cisaillement à longueur depuis plus de 20 ans et dispose d'une équipe technique professionnelle pour contrôler la qualité depuis la conception du dessin, la fabrication des composants de la machine, l'innovation de configuration, les tests et la mise en service de la ligne de production. Grâce à nos capacités de conception indépendantes, nous sommes en mesure de fournir des solutions personnalisées en fonction des besoins de nos clients.
KINGREAL SLITTER SLITTING possède une riche expérience en matière de projets dans la ligne de production de coupe à longueur, en fonction des besoins de production réels du client, de la production de trois types différents de lignes de coupe à longueur de bobines élevées, moyennes et économiques, et plus d'une douzaine de pays et régions ont atteint une coopération stable et à long terme avec les clients.
- Pré-vente : concevoir les dessins et ajuster les programmes de machines de coupe à longueur en fonction des besoins des clients ;
- En vente : assurer la qualité de production de la machine, effectuer des tests sur la ligne de coupe à longueur pour vérifier l'exactitude du fonctionnement de la ligne de production ;
- Service après-vente : organisez des ingénieurs pour guider et enseigner l'installation dans les usines des clients.

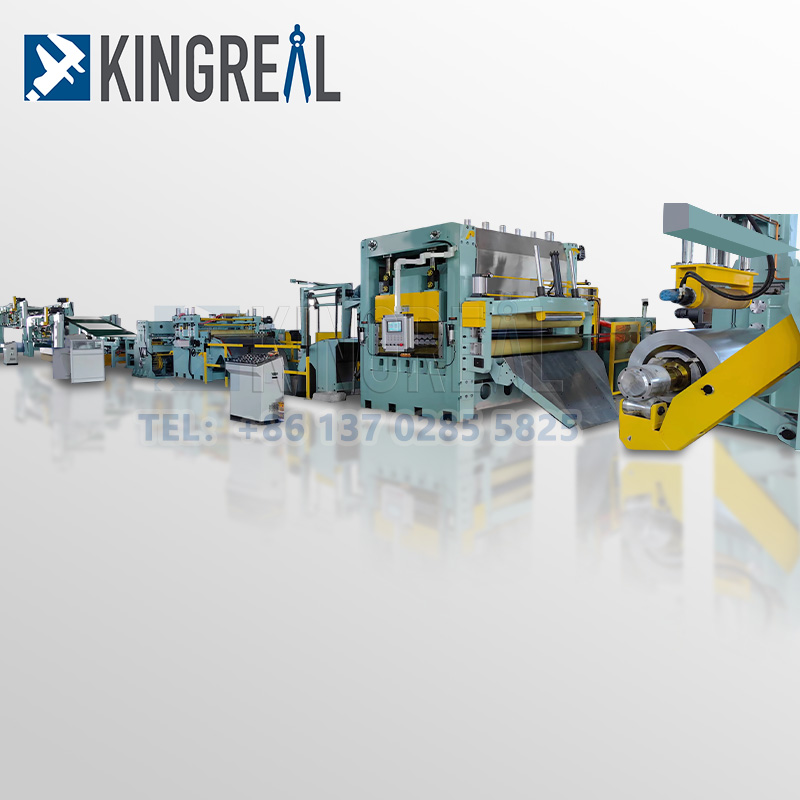

La ligne de cisaillement à longueur de coupe à cisaille volante est une ligne de production automatisée pour le traitement des tôles. Il peut effectuer un processus de cisaillement de coupe à longueur de haute précision et à grande vitesse pendant le fonctionnement continu de la feuille. Il est largement utilisé dans les industries de transformation de l’acier et des métaux non ferreux.
1/ Cisaille synchrone dynamique
La lame de la machine coupée à longueur de la bobine de cisaillement volante termine le cisaillement lorsque la feuille se déplace, et la vitesse horizontale de la lame de cisaillement est strictement synchronisée avec la vitesse de la feuille (l'erreur est contrôlée à ± 0,8 mm), évitant ainsi la perte d'efficacité causée par les temps d'arrêt.
2/ Mécanisme de réglage de la longueur
La relation proportionnelle entre la vitesse de broche et la vitesse d'alimentation est ajustée via une boîte de vitesses à vitesse variable ou une transmission à variation continue.
3/ Contrôle intelligent
Un PLC ou un convertisseur de fréquence (tel que la série GD350) est utilisé pour réaliser la communication par bus, stocker plusieurs paramètres de processus et ajuster la machine de découpe de bobines d'acier en temps réel.
4/ Économie d’énergie et conception efficace
La cisaille volante à démarrage continu permet d'économiser 1/3 à 1/2 d'énergie par rapport aux modèles traditionnels, et la vitesse de la ligne de coupe d'acier à longueur peut atteindre 100 m/min, ce qui convient aux tôles d'une épaisseur de 0,3 à 6 mm.
Les lignes de coupe à longueur fixes disposent d'une fonction d'arrêt d'avance à une longueur prédéfinie. Lorsque la longueur définie est atteinte, la ligne de coupe à longueur fixe s'arrête automatiquement, cisaillant une section de matériau avant de redémarrer pour alimenter la section suivante de la ligne qui doit être redressée et coupée.
1/ Conception structurelle simple pour une ligne de coupe à longueur fixe
La ligne de coupe à longueur fixe présente une structure relativement simple et est facile à utiliser. Cette fonctionnalité permet même aux débutants de maîtriser rapidement son fonctionnement après une brève séance de formation. La structure simplifiée réduit non seulement les dysfonctionnements mais facilite également la maintenance de routine.
2/ Adapté à une production à petite échelle
Bien que la ligne de coupe à longueur fixe puisse atteindre des vitesses de 50 m/min, elle n'est pas aussi rapide que les autres méthodes de cisaillement à haute efficacité. Par conséquent, cette ligne de coupe à longueur fixe est particulièrement adaptée aux petites opérations de production. Pour les entreprises qui n’ont pas besoin de production à grande échelle, la ligne fixe de coupe à longueur peut répondre à leurs besoins de production quotidiens, évitant ainsi le gaspillage de ressources associé à un équipement plus efficace.
3/ Adaptabilité à l’efficacité de la production
Étant donné que la ligne de coupe à longueur fixe a une vitesse maximale de 50 m/min, elle est bien adaptée aux clients qui n'ont pas d'exigences élevées en matière d'efficacité de production. Les petits fabricants ou startups recherchent souvent une solution de production rentable et efficace. Dans de tels cas, une ligne de coupe à longueur fixe offre une capacité de coupe suffisante sans exercer de pression excessive sur le processus de production.
4/ Adapté aux clients aux budgets limités
En raison de leur vitesse inférieure et de leur conception simple, les lignes de coupe à longueur fixes nécessitent des spécifications et des performances de composants relativement faibles. Cela réduit la complexité technique de la fabrication et de la conception, ce qui se traduit par un prix relativement abordable. Par conséquent, les lignes de cisaillement fixes et de coupe à longueur constituent un choix idéal pour les clients aux budgets limités, en particulier les startups qui se lancent dans l’industrie métallurgique.
Les lignes de cisaillement pivotantes coupées à longueur sont conçues pour répondre aux besoins des clients en matière de tôle de forme personnalisée. Grâce au balancement automatique des cisailles, la machine de coupe à longueur peut couper sous différents angles, traitant efficacement une variété de formes telles que des trapèzes, des parallélogrammes, des triangles, des carrés et des rectangles.
1/ Découper différentes formes
Les lignes de cisaillement pivotantes coupées à longueur sont capables de couper une variété de formes. Equipée d'un mécanisme de serrage à longueur fixe, la cisaille à longueur pivotante coupe avec précision la bande mobile aux dimensions souhaitées. Ce processus garantit que chaque feuille est précisément adaptée aux spécifications exactes du client. La machine de coupe à longueur pivotante intègre plusieurs technologies innovantes, notamment un système d'élimination du jeu du support de matrice flottant, un verrouillage rapide de la matrice et un changement d'outil rapide, améliorant considérablement l'efficacité et la précision du cisaillement.
2/ Mouvement de coupe oscillant pour la ligne de coupe à longueur de cisaillement oscillant
La ligne de coupe à longueur oscillante utilise un mouvement de coupe oscillant. En optimisant la trajectoire de coupe, le mouvement de coupe oscillant garantit une qualité de cisaillement élevée tout en améliorant l'efficacité de la production. Cette innovation permet à la ligne de coupe à longueur pivotante de maintenir des performances de coupe de haut niveau sur une large gamme de matériaux, des tôles fines aux tôles épaisses.
3/ Ligne de coupe à longueur à grande vitesse
La ligne de coupe à longueur pivotante offre une vitesse de production allant jusqu'à 80 m/min, répondant pleinement aux exigences d'une production efficace. La vitesse peut être ajustée de manière flexible pour s'adapter à différents environnements et besoins de production.
 |
 |
 |
