La ligne de coupe en acier à longueur de 0,3 à 2 1 600 mm peut être fournie par KINGREAL MACHINERY, qui est utilisée pour couper les différentes bobines de matériaux en plaques de largeur spécifique. KINGREAL peut fournir une conception de programme professionnelle, le dernier devis et un service d'équipe après-vente professionnel. Bienvenue à nous contacter !
KINGREAL Acier CUtahÀ Llongueur de ligneadapté aux différents matériaux (tels que l'acier, le métal, l'acier inoxydable et l'aluminium) avecépaisseur 0,3-2 mm, et lela largeur peut atteindre 1600 mmplaque en tôle pour traiter la pièce coupante pour le client’s besoin spécifique.
La configuration de l'équipement de la ligne de coupe à longueur est flexible ; KINGREAL peut fabriquer des machines de fabrication spécifiquement adaptées à vos besoins. Pour répondre à des besoins spécifiques, KINGREAL a créé un écran tactile permettant aux utilisateurs de régler la longueur et le nombre de bobines à couper. La ligne automatique de longueur fixe utilise un servomoteur pour mesurer la longueur, garantissant ainsi l'exactitude des marchandises produites.
|
Non |
Nonm du composant |
Nonmbre |
|
1 |
Voiture de chargement de bobines |
1 unité |
|
2 |
Dérouleur hydraulique |
1 unité |
|
3 |
Boucle |
2 unités |
|
4 |
Dispositif de guidage latéral |
1 unité |
|
5 |
Machine à lisser |
2 unités |
|
6 |
Cisaille de haute précision |
1 unité |
|
7 |
TransportTcapcapable |
1 unité |
|
8 |
PneumatiqueSclouer |
1 unité |
|
9 |
Système de contrôle hydraulique |
1 jeu |
(La liste des pièces est uniquement à titre de référence et doit être personnalisée en fonction des besoins du client.)
|
Nonm de la machiné |
SaciercUtahà moilongueurliné |
|
Matériau de la bobiné |
Tôle d'acier（d'autres peuvent être fournis |
|
Épaisseur maximale de la bobiné |
3mm |
|
Poids maximum de la bobiné |
1600mm |
|
Hauteur maximale de la bobiné |
20 tonne |
|
ID de bobiné |
508mm,610mm,760mm |
|
Bobine O.D |
≤2000mm |
|
Longueur de coupe maximale |
24m |
|
Vitesse de coupe |
60 m/min |
|
Tolérance de coupe |
±0,01 mm |
|
Système de contrôle électrique |
Contrôle automatique par API |

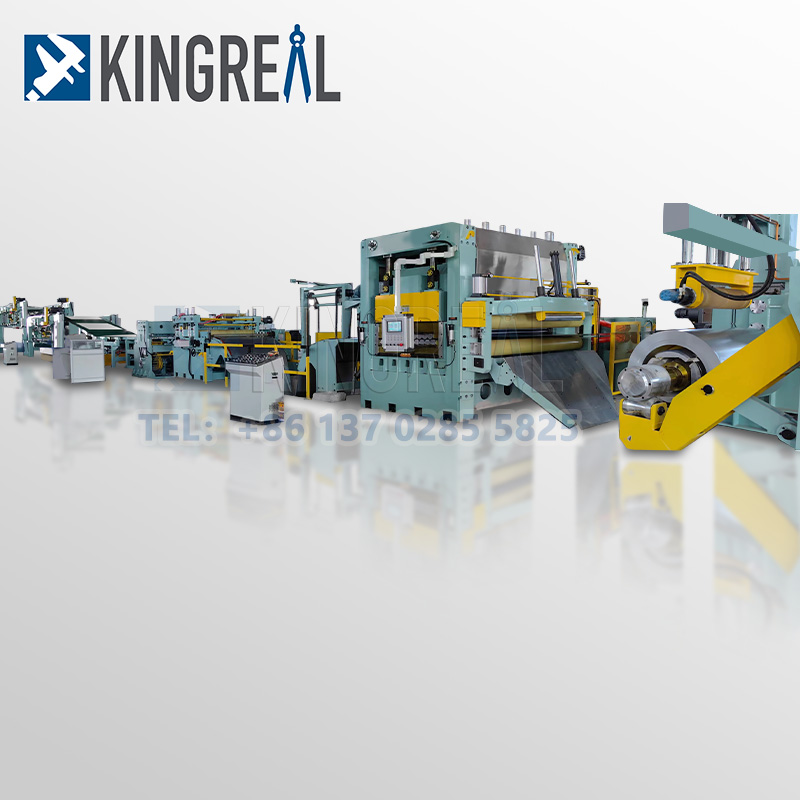

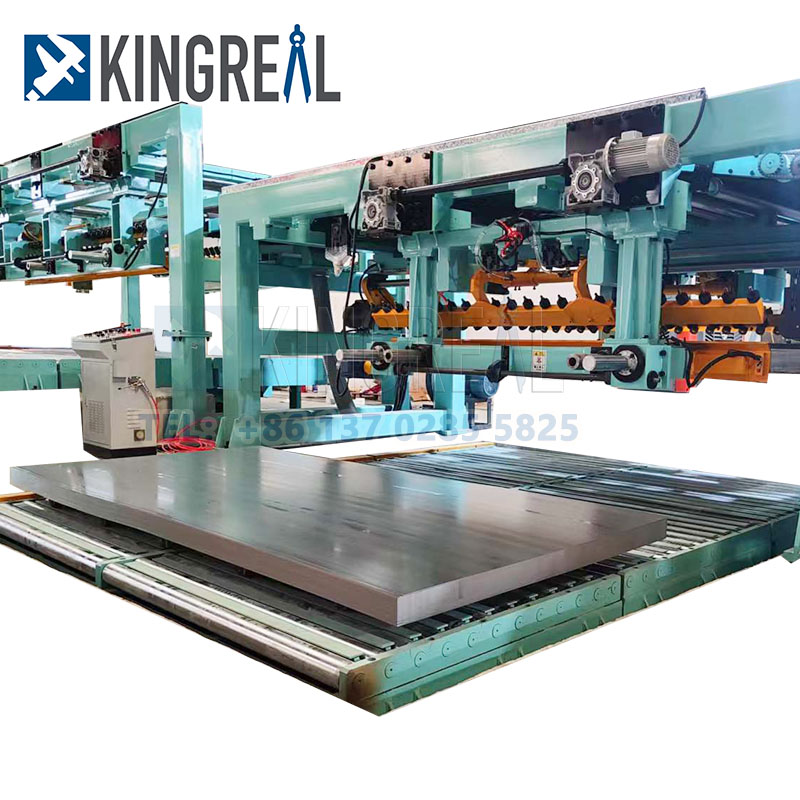

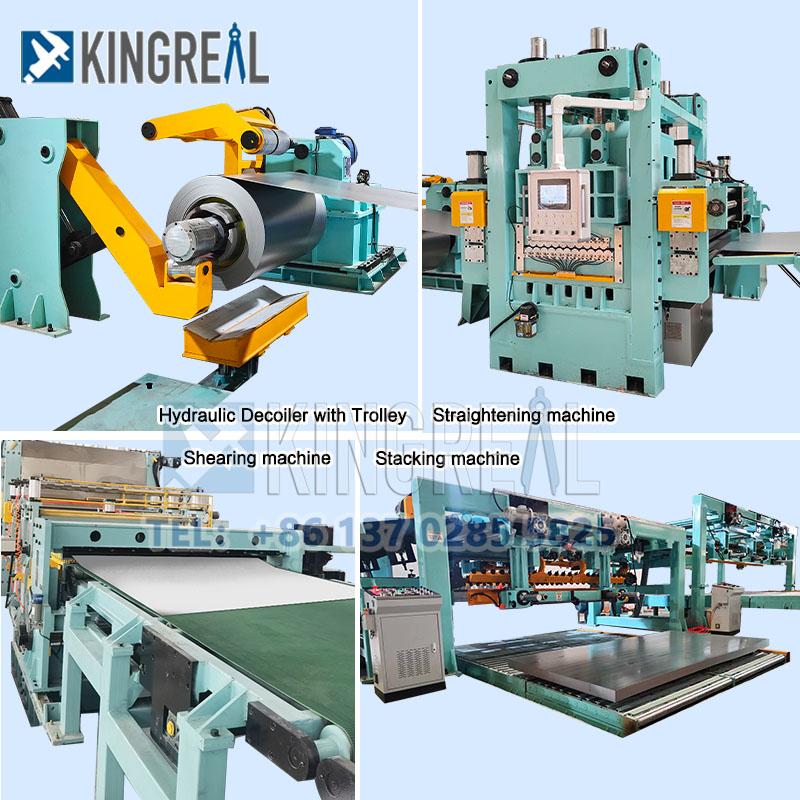

Wagon de chargement de bobines -- Dérouleur hydraulique -- Raccord de plaque de guidage d'alimentation -- Machine à pincer -- Boucle -- Cisaillement à grande vitesse -- Pile
|
Nonm du composant |
Description |
spécification |
|

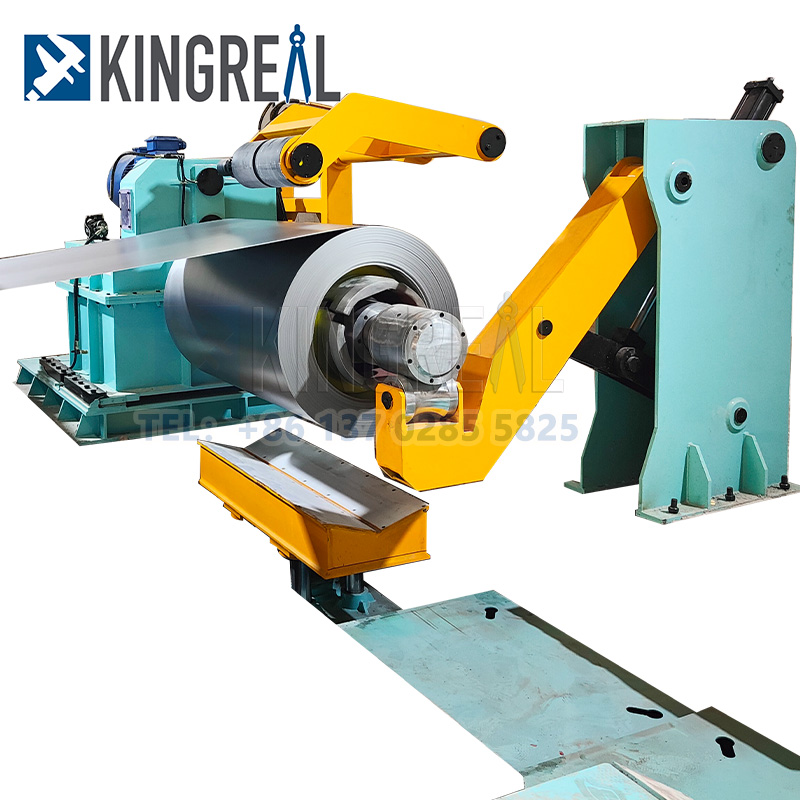

Dérouleur hydraulique |
La section de chargement est utilisée pour introduire la tôle dans la cisaille pour le cisaillage. Il adopte généralement un mécanisme de chargement hydraulique, qui peut réaliser un chargement automatique et contrôler la vitesse et la position de chargement via des capteurs pour garantir que les tôles entrent avec précision dans la zone de cisaillement. |
1. puissance : 7,5 kW
2. Réducteur de vitesse : X95 réducteur à roue à broches cycloïdale à deux étages |
|

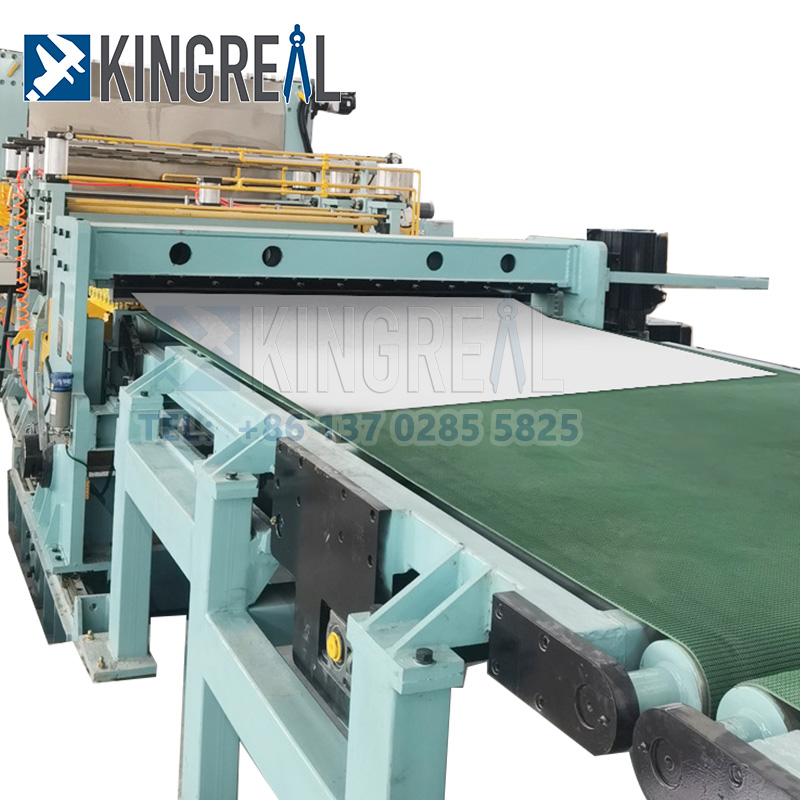

Cisaille à mouches |
L'outil de coupe est l'élément clé de la ligne de cisaillement des métaux lourds, il se compose généralement d'un couteau supérieur et d'un couteau inférieur. Les couteaux sont fabriqués en acier allié de haute qualité avec une dureté et une résistance à l'usure élevées.
L'écart entre le couteau supérieur et le couteau inférieur peut être ajusté en fonction de l'épaisseur de la tôle pour garantir l'effet de cisaillement et la qualité de la coupe. |
Peut se référer au tableau ci-dessus
Cisaille hydraulique 12x2500 22KW |
|
Système hydraulique |
La machine de ligne de cisaillement de métaux lourds est équipée d'un système de contrôle électrique avancé, comprenant un contrôleur PLC, une interface opérateur à écran tactile et des capteurs.
Grâce au système de contrôle, le fonctionnement et la surveillance automatiques de la machine peuvent être réalisés, et les paramètres de cisaillement peuvent être ajustés pour assurer la stabilité et la sécurité du processus de cisaillement. |
1. Débit : L=40L/min 2.Pression : P=12Mpa 3.Puissance : 7,5 KW
|

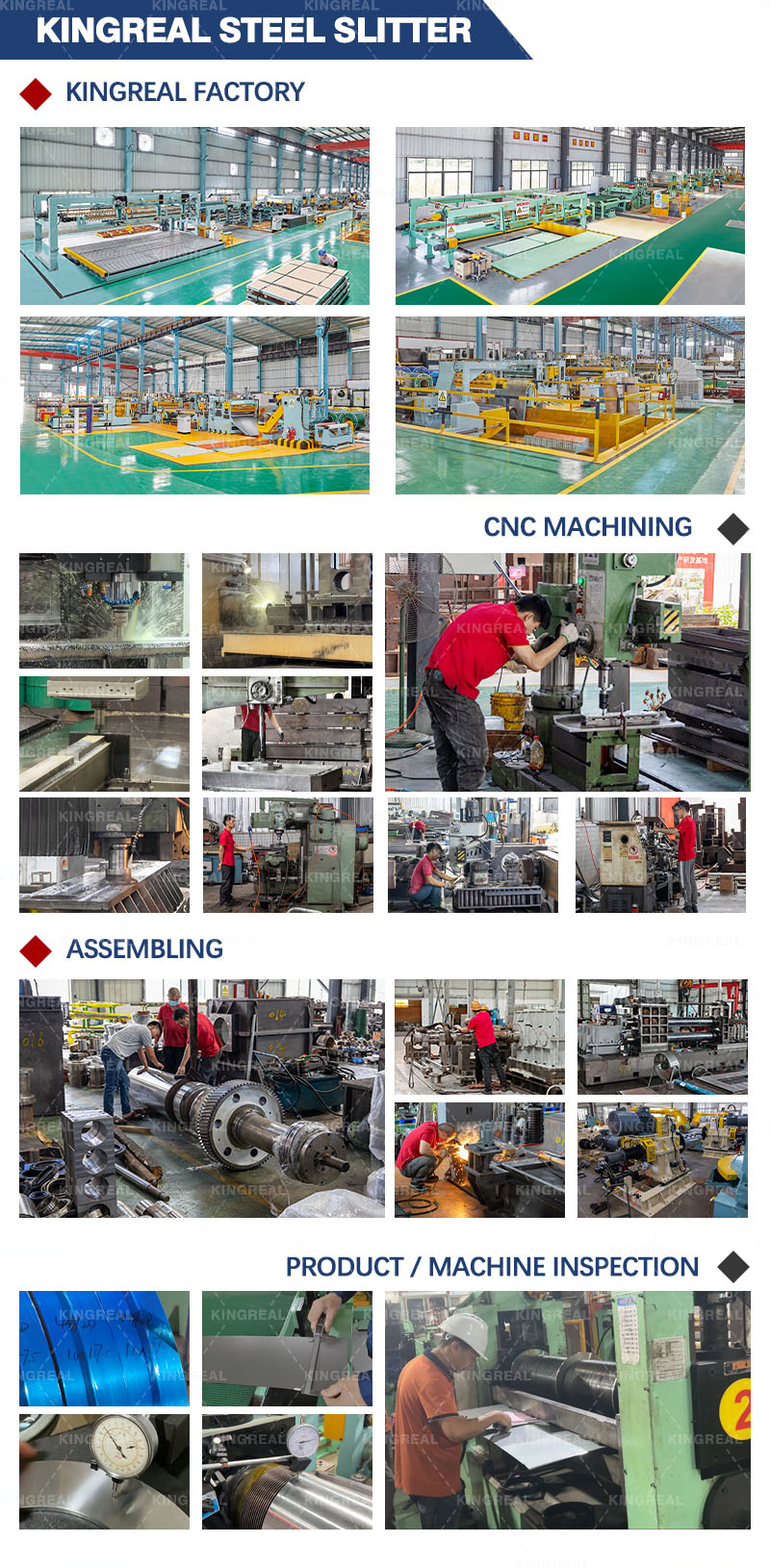

KINGREAL possède sa propre usine de production, qui comprend un atelier de moulage de cadres, un atelier de contrôle CNC, un atelier d'usinage de pièces et un atelier d'assemblage. Afin de garantir la qualité de production des machines, l’ensemble de la ligne sera testé et ajusté en usine. KINGREAL invite tous les clients à visiter notre usine.
2023 KINGREAL a transporté avec succès différents types demachine à refendre les bobineset des équipements de la ligne CTL vers des pays comme l'Arabie saoudite, la Russie, l'Inde et la Turquie.Vous pouvez en savoir plus sur le projet en cliquant ici.
