Affichage vidéo de la ligne de tôle coupée à longueur :

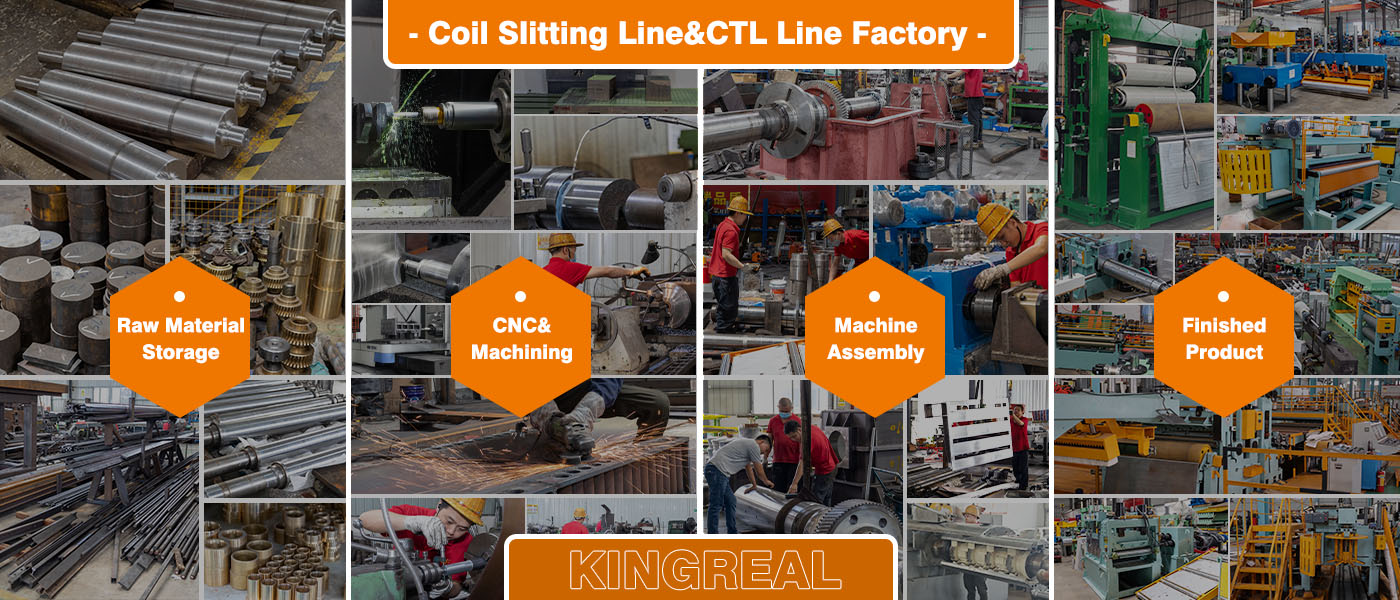

Présentation de la société de ligne de coupe de tôle à longueur :

KINGREAL STEEL SLITTER est engagé dans le domaine de la fabrication d'équipements de traitement de bobines, fournissant à ses clients une gamme de services en matière de conception, de production et de vente. Les produits les plus distinctifs sont la machine à refendre les bobines et la ligne de coupe à longueur. Ces machines sont largement utilisées pour refendre, cisailler ou poinçonner des tôles de différentes tailles et formes. La ligne de coupe de tôle à longueur est l'une des caractéristiques de KINGREAL STEEL SLITTER, un équipement de traitement de bobines, utilisé pour traiter la bobine en feuille de largeur spécifiée.

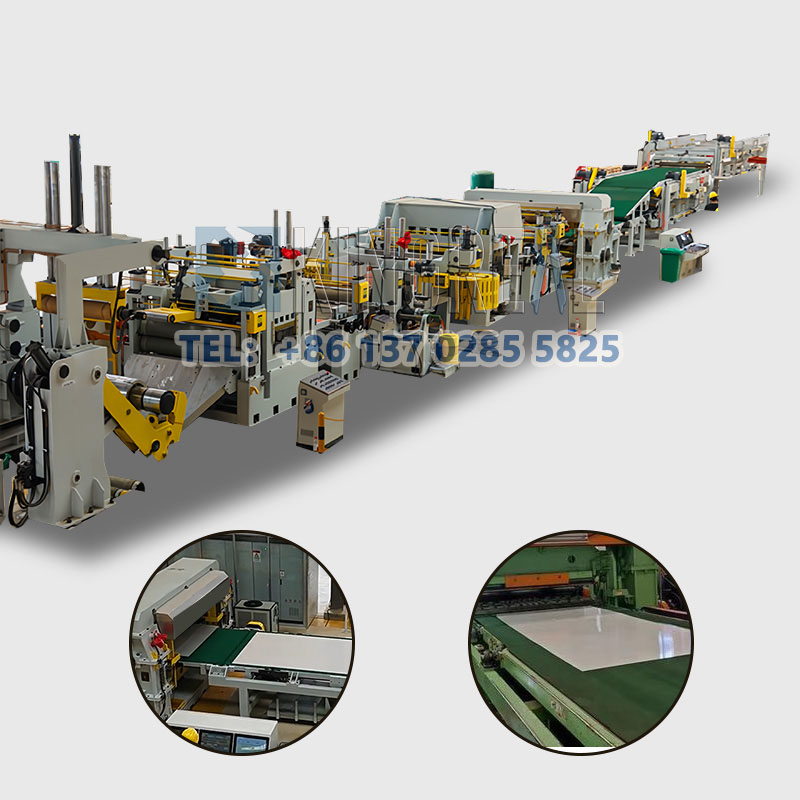

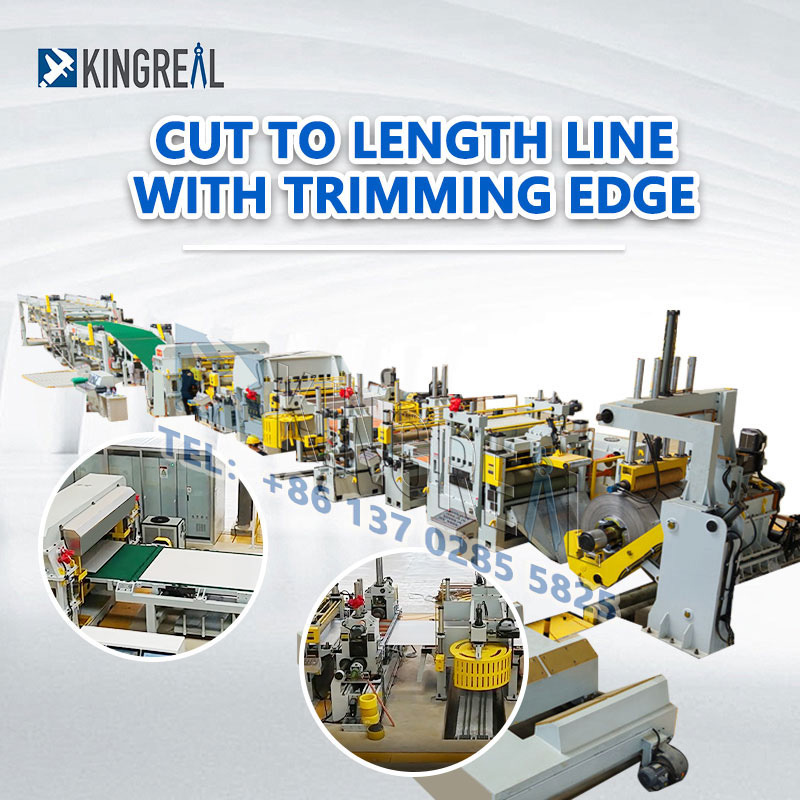

Tôle coupée à longueur Description de la machine :

La machine de découpe de tôle KINGREAL STEEL SLITTER est utilisée pour le déroulement, le nivellement, l'alimentation, la coupe à longueur, le découpage et l'empilage de bobines métalliques. Les matériaux applicables comprennent la bobine d'aluminium, l'acier inoxydable, l'acier laminé à froid, l'acier laminé à chaud, le PPGI, la bande de cuivre et d'autres matériaux, ce qui garantit que la précision diagonale de la machine de découpe de tôle à longueur est ≤ 0,50 mm, et la vitesse maximale peut être aussiélevé jusqu'à 80 M/Min.

Différentes épaisseurs de bobines, de matériaux et de largeurs de cisaillement affecteront directement la conception de la tôle coupée à longueur. L'épaisseur commune des bobines est de 0,3 à 3 mm et la longueur de cisaillement commune est de 1 200 à 1 600 mm, ce qui est l'une des exigences de production de la plupart des clients. Dans le même temps, KINGREAL STEEL SLITTER peut également personnaliser la conception en fonction des besoins de production spécifiés du client, soit en choisissant leligne de coupe à longueur de gros calibreou lebobine compacte coupée à la longueur de la ligne.

Avec plus de 20 ans d'expérience dans la fabrication et la vente, KINGREAL STEEL SLITTER a vendu avec succès sa ligne de coupe à longueur dans des pays tels queArabie Saoudite, Inde et Russie, et est en mesure de fournir des solutions optimales et un service après-vente.

Bienvenue à nous contacter.

Catalogue de produits de traitement des bobines :

（Vous pouvez cliquer ici pour télécharger）

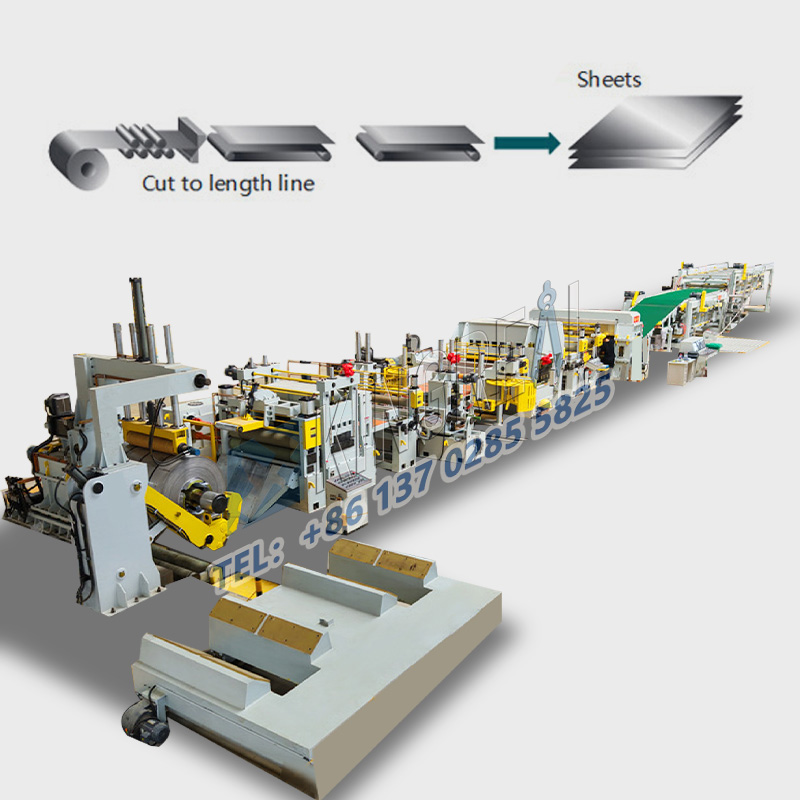

Processus de travail de la ligne de coupe de tôle à longueur :

Chariot à bobines → Dérouleur → Alimentation par rouleaux d'alimentation par pincement → Dispositif de nivellement de haute précision → Coupe à longueur fixe → Table de déchargement / Table d'empilage automatique

Spécification technique pour la ligne de coupe de tôle à longueur :

①　Spécifications de la bobine :

②　Spécification de la ligne de coupe de tôle à longueur

③　Liste des composants pour la ligne de coupe de tôle à longueur

- Chariot à bobines

- Dérouleur hydraulique

- Guide d'entrée

- Machine à quatre/six niveaux élevés

- Pont en anneau

- Poulie de guidage latérale

- Machine de redressage à alimentation servo CNC

- Système de mesure

- Cisaille

- Table de convoyage

- Dispositif de déchargement pneumatique

- Table élévatrice hydraulique

- Dépilage de voiture

- Système hydraulique

- Système pneumatique

- Contrôle PLC du système électrique

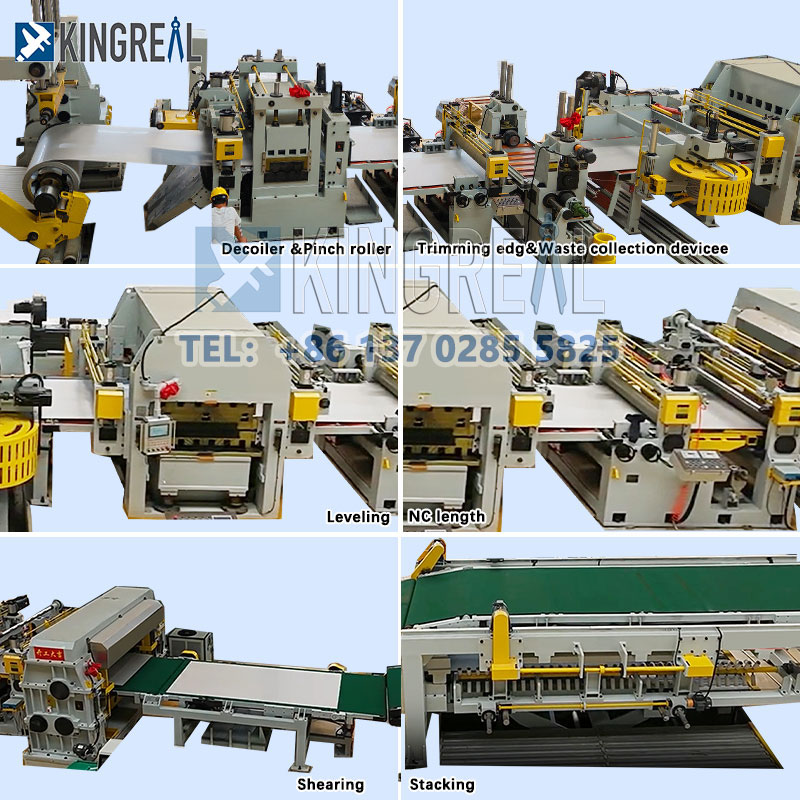

Détail des composants principaux de la ligne de coupe de tôle à longueur :

Nivellement pour la ligne de coupe à longueur de tôle :

Fonction : il est utilisé pour niveler le matériau et l'alimentation en longueur fixe.

Structure principale : rouleau de nivellement, partie électrique, ensemble de rouleaux de contre-pression, ensemble de siège de support d'alimentation et de déchargement.

Rouleau de nivellement : L'acier de traitement thermique Gcr15 est trempé et revenu puis traité avec un traitement à haute fréquence. Après deux fois de galvanoplastie et de meulage cylindrique, la surface est brillante et ne présente aucune trace, et la dureté atteint HRC62 degrés ou plus. Le diamètre de l'arbre de nivellement est de ø100 mm. Ajustez manuellement l'engrenage à vis sans fin pour soulever le rouleau de nivellement.

Machine à couper à longueur

Fonction : il est utilisé pour couper des matériaux de longueur fixe.

Structure principale : châssis principal, lame, embrayage pneumatique, partie électrique, etc.

Cadre principal : L'ensemble du cadre est soudé avec de l'acier de construction au carbone de haute qualité et a été recuit après soudage.

Lame : la lame est fabriquée en matériau Cr12, la dureté du traitement thermique atteint HRC62 degrés et le tranchant à quatre côtés peut être remplacé.

Structure d'embrayage pneumatique : modification de la méthode de freinage mécanique traditionnelle, faible bruit, longue durée de vie et précision.

Machine d'empilage pour ligne de coupe de tôle à longueur

Fonction : Utilisé pour le transport de matériaux.

Structure principale : châssis, système hydraulique, plateforme roulante de déchargement, etc.

Cadre : il est soudé avec de l'acier au carbone, stable et ferme. Conception de type ciseaux, le cylindre est étiré et soulevé.

Plate-forme élévatrice pour la décharge : le moteur à huile entraîne le pignon de transmission pour entraîner la rotation du tambour afin de transmettre la décharge du matériau.

Diverses solutions de machines de découpe de tôle à longueur

Vitesse de la machine de coupe de tôle à longueur : Sur la base des exigences des clients, KINGREAL STEEL SLITTER propose des solutions de fabrication de lignes de coupe de tôle à longueur pour correspondre aux différents niveaux de vitesse de la machine de coupe à longueur de tôle. Par exemple, KINGREAL STEEL SLITTER propose différents modèles de machines de découpe de bobines, de systèmes d'empilage et de cisaillement. Les vitesses de production de la ligne de découpe de tôles à longueur courante de KINGREAL STEEL SLITTER sont de 80 m/min et 50 m/min.

Méthode de cisaillement de la machine de coupe de tôle à longueur : KINGREAL STEEL SLITTER peut concevoir divers systèmes de cisaillement pour les lignes de coupe de tôle à longueur, y comprisligne de coupe à longueur de mouche, cisaille rotativeligne de coupe à longueur, cisaillement pivotantligne de coupe à longueur, etcisaille fixeligne de coupe à longueur.

Épaisseur du matériau pour la machine de découpe de tôle à longueur : KINGREAL STEEL SLITTER peut personnaliser les lignes de découpe de tôle à longueur en fonction des besoins de production du client. COUPEUSE D'ACIER KINGREALlignes légères coupées à longueurpeut gérer des bobines de 0,2 à 3 mm, KINGREAL STEEL SLITTERlignes coupées à longueur de calibre moyende 0,3 à 6 mm et COUPEUSE D'ACIER KINGREALlignes épaisses coupées à longueurde 6 à 25 mm.

Prix ​​de la machine de découpe de tôle à longueur : KINGREAL STEEL SLITTER peut concevoir des composants pour différents paramètres et performances de la ligne de découpe de tôle à longueur, en fonction du prix. Par exemple, des unités de cisaillement à boucles ou à fosse peuvent être ajoutées à la machine de coupe de tôle KINGREAL STEEL SLITTER ; la ligne de coupe de tôles à longueur peut être équipée de deux niveleuses, de deux tables d'empilage, etc. ; et des solutions de machines de découpe de tôle compactes et économiques peuvent également être personnalisées pour les clients.

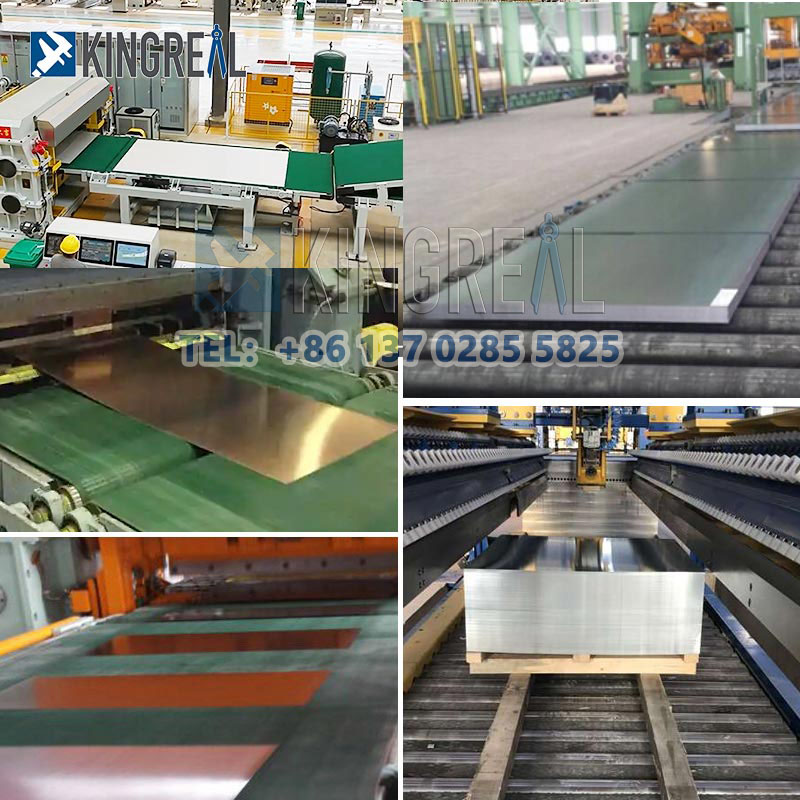

Affichage du produit final :

Contrôle de qualité de la machine coupée à longueur :

KINGREAL STEEL SLITTER a établi un processus de contrôle de qualité strict pour garantir que chaque étape de production répond aux normes et exigences. Cela comprend l'approvisionnement en matières premières, le processus de production, l'assemblage, les tests, etc. Pour garantir que chaque partie de la machine de découpe de tôle à longueur répond aux normes de qualité.

La ligne de coupe de tôle KINGREAL STEEL SLITTER à longueur a également passé la certification internationale du certificat CE.

Article connexe sur la ligne de coupe de tôle à longueur

1, Qu'est-ce que la machine de coupe à longueur en acier inoxydable ?

La machine de coupe à longueur en acier inoxydable est un équipement de production indispensable dans l'industrie de transformation des métaux. Il est principalement utilisé pour couper des bobines de métal horizontalement et les couper à la largeur ou à la longueur requise.

2,Qu'est-ce que la machine de cisaillement rotative coupée à longueur ?

La machine de cisaillement rotative coupée à longueur est principalement utilisée pour le nivellement de précision et la coupe précise de bobines métalliques telles que le cuivre, l'acier inoxydable, l'aluminium et le fer. L'avantage unique de cette ligne de coupe à longueur de cisaille rotative est qu'elle peut couper sans arrêter la machine, évitant ainsi les minuscules indentations causées par l'arrêt de la machine de coupe à longueur de cisaille rotative pour la coupe.

3,Comment le cisaillement des mouches coupe-t-il la ligne à longueur ?

La ligne de coupe à longueur de mouche est une machine vedette de KINGREAL STEEL SLITTER. En termes de technologie de ligne de coupe à longueur de haute précision et à grande vitesse, KINGREAL STEEL SLITTER maîtrise non seulement les plaques minces, les cisailles rotatives, les cisailles volantes, les machines de coupe à longueur, mais également les lignes de coupe à longueur lourdes et moyennes.
