Ligne de coupe entièrement automatique à longueur

Vidéo sur la ligne de coupe entièrement automatique à la longueur

Qu'est-ce que la ligne de coupe entièrement automatique à longueur ?

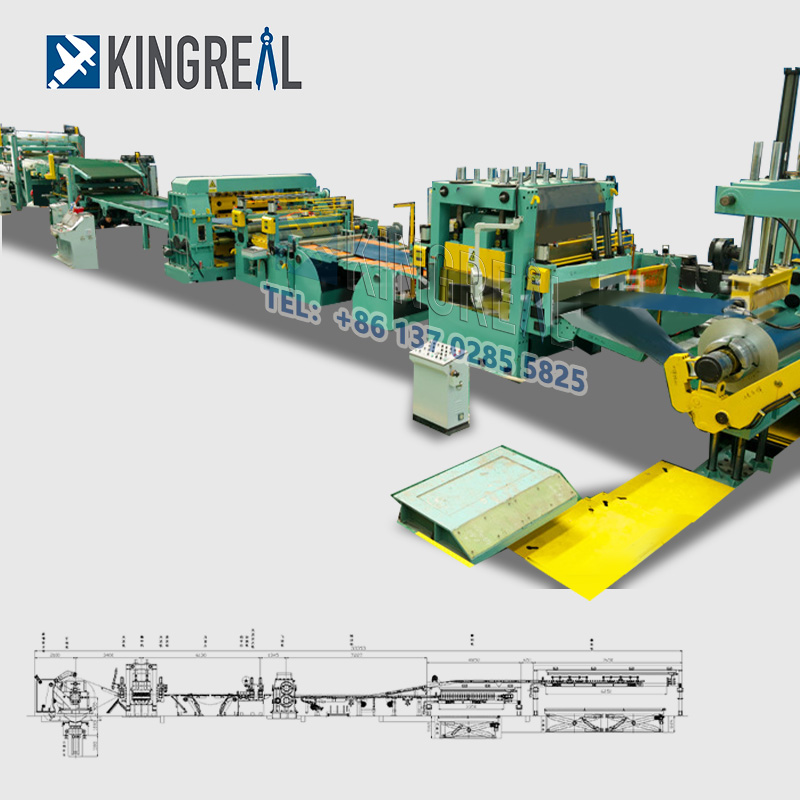

La ligne de coupe à longueur entièrement automatique KINGREAL STEEL SLITTER est conçue pour couper les différentes bobines de matériaux dans la feuille requise et empiler le profil, qui se compose principalement d'un dérouleur, d'un niveleur de pince, d'un coupeur, d'un empileur, etc., et est équipée de dispositifs auxiliaires tels qu'un alimentateur, un dispositif de guidage latéral, un dispositif de transition, un convoyeur, etc.

La ligne de coupe à longueur entièrement automatique conçue par KINGREAL STEEL SLITTER n'a besoin que de saisir la vitesse de production requise et la largeur spécifiée sur l'écran tactile du PLC entre les opérations, puis la production automatique peut démarrer.

Flux de travail de la ligne de coupe entièrement automatique à longueur

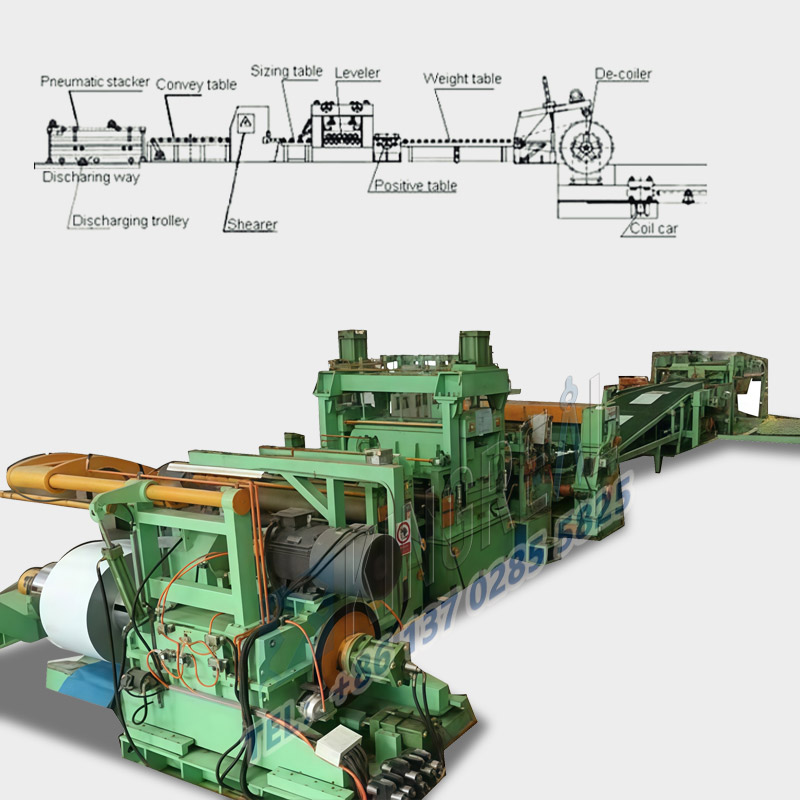

Dérouleur avec chariot --- Dérouleur hydraulique --- Redresseur --- Pont en boucle --- Dispositif de codage et de mesure (avec pincement de la plaque arrière) --- Machine de découpe --- Convoyeur --- Plate-forme élévatrice hydraulique --- Empileur avec dispositif de soufflage --- Chariot de déchargement

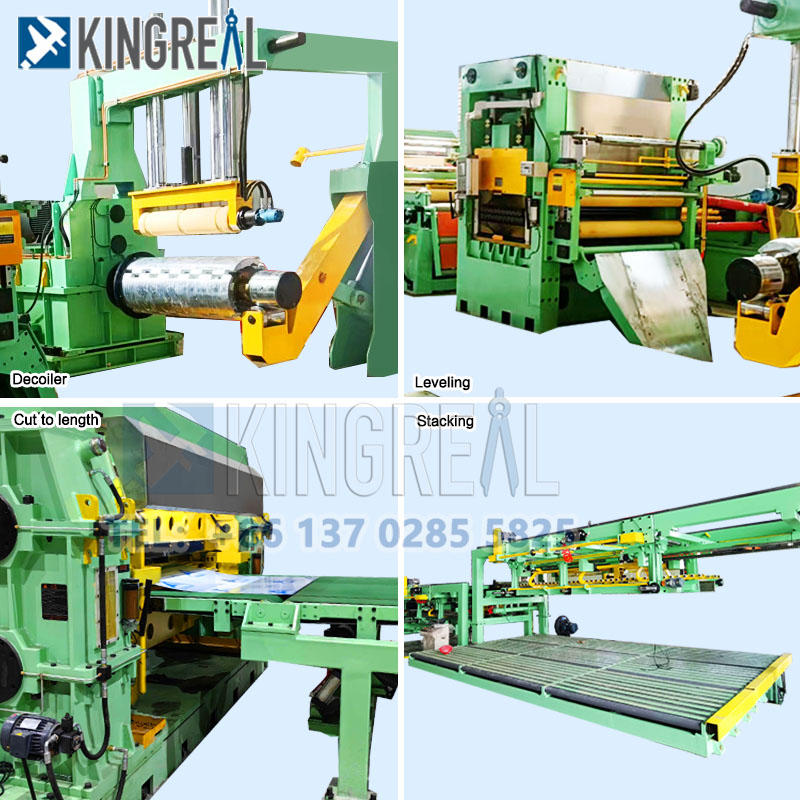

Détail des principaux composants de la ligne de coupe entièrement automatique à longueur

Dérouleur hydraulique en porte-à-faux pour machine entièrement automatique de coupe à longueur

KINGREAL STEEL SLITTER conçoit le décolier hydraulique en porte-à-faux pour supporter les bobines et effectuer le déroulement, dont la capacité est de 15 tonnes (maximum).
Des vérins hydrauliques sont utilisés pour rendre le dérouleur rétractable et adapté au diamètre intérieur de la bobine. Il est équipé d'un bras cantilever.
Le moteur couple de 10 0 N.m entraîne le fonctionnement de la bobine dans les sens avant et arrière, et peut également se dérouler sous tension.

Boucle pour machine de coupe à longueur entièrement automatique

La boucle coupée à longueur utilise 2 paires d'yeux pour contrôler le tampon de vitesse entre le dérouleur et la découpeuse. Les yeux en T sont contrôlés par PLC.
Fonction : il est utilisé pour éliminer les différentes vitesses et ramener la mauvaise feuille suivie dans la bonne direction.
Dans un premier temps, les palettes et plaques de transition sont soulevées par des vérins pour faire passer la tête. Lors du travail, la plaque de transition et les palettes descendent et les plaques sont stockées dans la fosse.

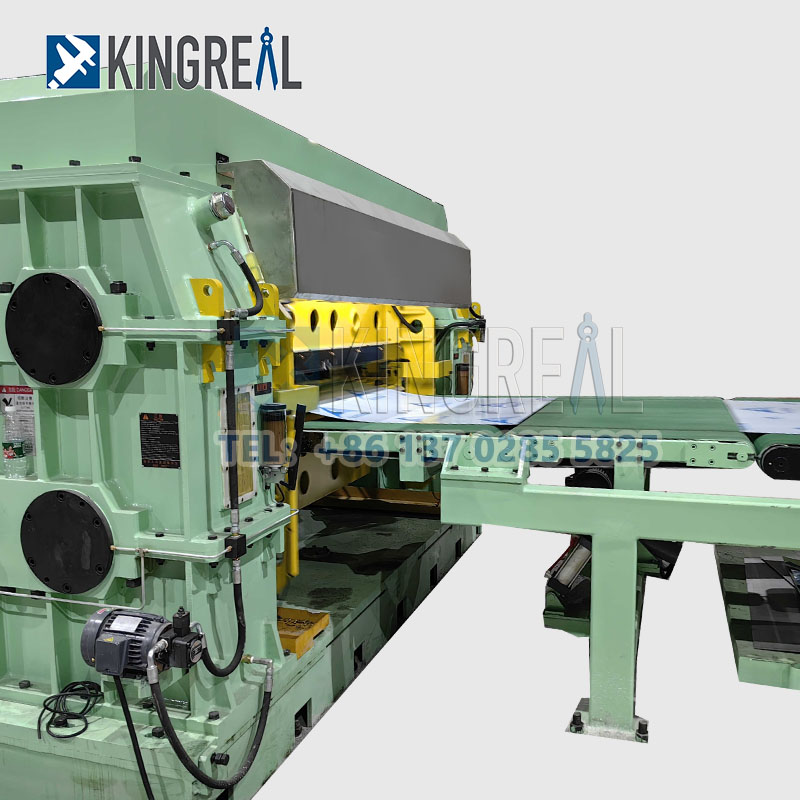

Machine de découpe à grande vitesse pour une machine de coupe à longueur entièrement automatique

Mode de cisaillement de ligne entièrement automatique de coupe à longueur : cisaillement hydraulique de haut en bas, avec cisaillement automatique à signal direct d'alimentation
L'utilisation de matériaux de coupe de conception de réglage de l'écart, le traitement thermique peut cisailler en toute sécurité une plaque d'acier de 2 mm

Dispositif d'empilage pneumatique pour machine de coupe à longueur entièrement automatique

Empilage pneumatique de plaques, levage contrôlé par PLC. Trois moteurs de 0,75 kW traînant pour ajuster la largeur et la longueur.
Il est équipé d'un dispositif à vent correspondant à une trompette avec un ventilateur haute pression pour éviter le frottement de la tôle.

Système hydraulique pour machine de coupe à longueur entièrement automatique

Assurez-vous que chaque composant hydraulique est utilisé. La pression de fonctionnement du système hydraulique est de 6,3 à 16 Mpa.

Avantage de la ligne de coupe entièrement automatique à longueur

- Production entièrement automatique pour une ligne de coupe à longueur entièrement automatique

Lorsqu'une ligne de coupe à longueur entièrement automatique KINGREAL STEEL SLITTER est activée, les composants clés tels que le dérouleur, le redresseur, la machine de coupe à longueur, le dispositif de collecte des déchets, la bande transporteuse et l'empileur travaillent automatiquement ensemble pour traiter efficacement les bobines. La machine entièrement automatique de coupe à longueur peut convertir rapidement les bobines en feuilles, raccourcissant ainsi considérablement les cycles de production.

Les lignes de coupe à longueur entièrement automatiques KINGREAL STEEL SLITTER sont hautement automatisées, l'ensemble du système étant géré par un panneau de commande PLC. Les utilisateurs saisissent simplement les paramètres de production pertinents, tels que le nombre souhaité de feuilles à couper, la longueur de coupe et la vitesse de production, sur le panneau de commande, et la machine de coupe à longueur entièrement automatique démarre et commence automatiquement à fonctionner.

Les lignes de coupe à longueur entièrement automatiques KINGREAL STEEL SLITTER sont conçues pour être conviviales. Pour aider les clients à démarrer rapidement, KINGREAL STEEL SLITTER propose des didacticiels vidéo détaillés et des manuels d'utilisation pour garantir que chaque utilisateur puisse maîtriser rapidement le fonctionnement entièrement automatique de la machine de coupe à longueur. De plus, sur demande, KINGREAL STEEL SLITTER enverra des ingénieurs professionnels dans les locaux du client pour une formation sur site afin de garantir que chaque travailleur maîtrise le fonctionnement de la ligne de coupe à longueur entièrement automatique.

Pour garantir la précision de la coupe, KINGREAL STEEL SLITTER a équipé la machine de coupe à longueur entièrement automatique d'un système d'alimentation très stable, garantissant que les feuilles sont introduites de manière uniforme et précise dans la machine de coupe à longueur. La rugosité de la surface et la rondeur des rouleaux d'alimentation sont cruciales pour un transport fluide des feuilles. Si les rouleaux d'alimentation sont rugueux ou pas assez ronds, les feuilles peuvent vibrer pendant le transport, entraînant des écarts dans les dimensions de coupe. De plus, la stabilité du couple d'entraînement du moteur d'alimentation est tout aussi importante, car les fluctuations du couple d'entraînement affectent directement la stabilité de la vitesse d'alimentation. Pour résoudre ce problème, KINGREAL STEEL SLITTER a également équipé la machine de coupe à longueur entièrement automatique d'un dispositif de positionnement précis pour garantir que la tôle est correctement positionnée avant la découpe. La précision de ce dispositif de positionnement peut être ajustée en fonction des exigences de traitement de la feuille, atteignant généralement un niveau de précision élevé de ±0,1 mm à ±0,5 mm.

Lors du processus de cisaillage, la planéité de la feuille affecte directement la qualité du produit fini. À cette fin, KINGREAL STEEL SLITTER équipe généralement la machine d'une niveleuse à six rouleaux de hauteur. Plus il y a de couches de rouleaux, meilleur est l'effet de nivellement. Pour les clients ayant des exigences encore plus élevées en matière de planéité des feuilles, KINGREAL STEEL SLITTER peut également équiper la ligne de coupe entièrement automatique à longueur de deux niveleurs, garantissant que les feuilles subissent deux étapes de nivellement avant le cisaillement, maximisant ainsi la planéité.

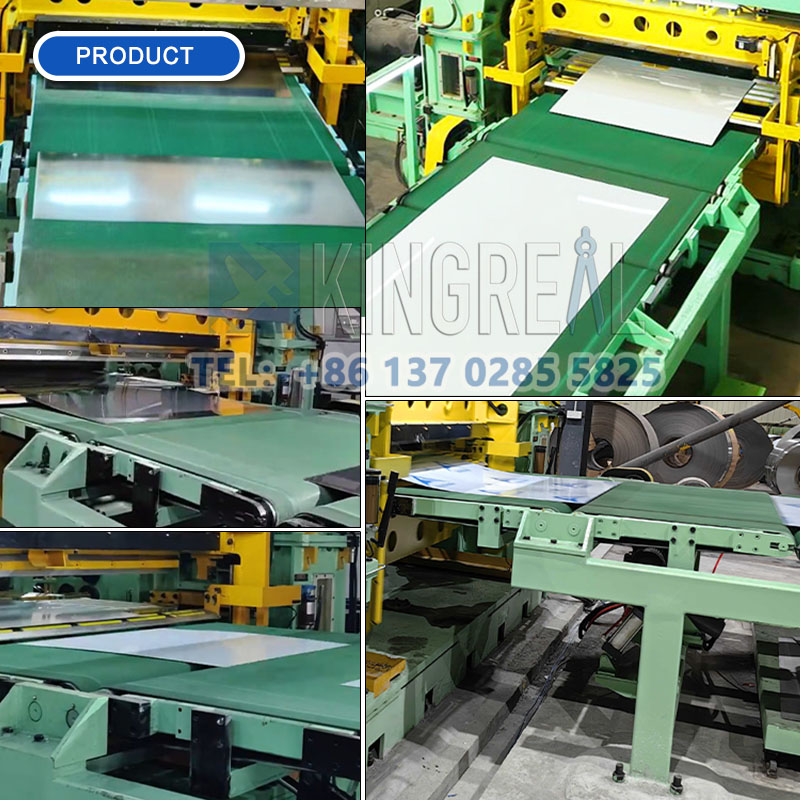

La machine entièrement automatique de coupe à longueur KINGREAL STEEL SLITTER est équipée d'un empileur avancé, garantissant que les feuilles coupées sont automatiquement transportées vers un emplacement désigné pour l'empilage. Cette conception garantit non seulement un empilement soigné, mais permet également à l'utilisateur de définir la quantité d'empilage.

Date de référence de la machine entièrement automatique de coupe à longueur

FAQ sur la ligne de coupe entièrement automatique à longueur

Êtes-vous un fabricant?

KINGREAL STEEL SLITTER est un fabricant et fournisseur professionnel. KINGREAL STEEL SLITTER propose des solutions complètes dans le traitement des bobines et la construction de machines-outils, qui comprennent une ligne de coupe à longueur à grande vitesse, une machine simplement coupée à longueur, une machine de coupe à longueur de cisaillement à la mouche, une machine de coupe à longueur de cisaillement pivotante, une machine de ligne de coupe à longueur de cisaillement fixe. KINGREAL STEEL SLITTER dispose d'une équipe professionnelle et d'une riche expérience de projet, peut vous fournir le meilleur service, bienvenue à nous contacter.

Comment visiter votre entreprise ?

L'usine KINGREAL STEEL SLITTER est située dans la ville de Foshan, province du Guangdong. Il y a donc deux chemins vers notre ville.
L'une est par vol, directement vers l'aéroport de Foshan ou de Guangzhou. Une autre option est le train, directement jusqu'à la gare de Foshan ou de Guangzhou.
KINGREAL STEEL SLITTER viendra vous chercher à la gare ou à l'aéroport.

Comment commander ?

Comment installer la machine ?

Afin d'aider nos clients à résoudre les problèmes d'installation des machines, KINGREAL STEEL SLITTER fournira GRATUITEMENT des services d'installation en ligne et locaux !
