La ligne de coupe à longueur en boucle résout fondamentalement le problème de l'inadéquation entre les vitesses d'alimentation et de cisaillement. KINGREAL STEEL SLITTER est un fabricant et fournisseur expérimenté de lignes de coupe à longueur. Bienvenue à visiter notre usine en Chine pour voir les machines, en ligne ou en personne !

Vidéo sur la mise en boucle d'une ligne de coupe à longueur

Introduction à la ligne de coupe à longueur en boucle

La ligne de coupe à longueur en boucle est conçue pour le traitement automatisé de bobines métalliques de grand format, intégrant des processus de base tels que le déroulement, le nivellement et le cisaillement pour obtenir une production unique, des bobines de matières premières aux tôles personnalisées. La ligne de cisaillement avec pont en boucle résout fondamentalement le problème de différence de vitesse entre l'alimentation et la tonte. Grâce à une mise en mémoire tampon précise de la vitesse et à un contrôle de synchronisation, l'opération de fixation de la longueur de la machine de coupe à longueur en boucle est plus stable et le processus de cisaillement est plus fluide, éliminant complètement les problèmes des lignes de coupe à longueur traditionnelles causés par une inadéquation de vitesse, tels que les interruptions de production et une précision insuffisante. Par conséquent, la machine de coupe à longueur en boucle améliore considérablement l'efficacité globale de la production de la ligne de coupe à longueur en boucle et réduit efficacement les pertes dues aux temps d'arrêt pendant la production.

Paramètres de la ligne de coupe à longueur en boucle

Matières premières : Tôle galvanisée ; Tôle laminée à froid ; acier au carbone

Épaisseur de la feuille : 0,3 à 4,0 mm

Largeur de feuille : 500-2000 mm

Vitesse : 0 ~ 60 m/min

Considérations de conception pour la ligne de coupe à longueur en boucle

La machine de coupe à longueur en boucle réalise une synchronisation de vitesse et un tampon entre les étapes d'alimentation et de cisaillement grâce à une conception structurelle scientifique, offrant une solide garantie pour le fonctionnement efficace de la ligne de coupe à longueur en boucle, en se concentrant toujours sur la précision du cisaillement et la réalisation d'une production continue. En termes de conception de table, la machine de coupe à longueur en boucle adopte une méthode de levage vertical, combinée à une structure de roue en caoutchouc à surface de transition, qui permet non seulement d'obtenir un transport et un tampon de matériau lisse, mais évite également efficacement le frottement direct entre la surface de la bande et la surface de la table, éliminant les problèmes tels que les rayures et les abrasions sur la surface de la feuille à partir de la source, assurant une surface lisse de la tôle traitée et répondant aux exigences d'un traitement de haute précision.

Pour obtenir une synchronisation précise entre l'alimentation et le cisaillement, la ligne de coupe à longueur en boucle est équipée de trois paires de capteurs photoélectriques de haute précision pour surveiller en temps réel la position de la bande d'acier dans la fosse à boucle. En ajustant automatiquement la hauteur de levage du pont en boucle, suffisamment de matériau est maintenu dans la fosse. Lorsque la vitesse de cisaillement de la machine de coupe à longueur en boucle augmente, le pont en boucle peut rapidement libérer le matériau stocké, empêchant ainsi la ligne de coupe à longueur en boucle de s'arrêter en raison d'un approvisionnement en matériau insuffisant. Lorsque la vitesse d'alimentation est trop rapide, le pont en boucle peut stocker rapidement le matériau excédentaire pour éviter l'accumulation et la déviation du matériau, garantissant ainsi que chaque processus de la machine de coupe à longueur en boucle peut être connecté de manière transparente. En bref, la conception de la ligne de coupe à longueur en boucle résout les conflits de vitesse entre les différentes étapes de la ligne de coupe à longueur en boucle grâce à une mise en tampon de vitesse et un contrôle de position précis, ce qui rend le réglage de la longueur de la ligne de coupe à longueur en boucle plus précis et le cisaillement plus stable, améliorant fondamentalement l'efficacité opérationnelle globale et la qualité du produit de la machine de coupe à longueur en boucle.

●Point clé de la conception des lignes de coupe à longueur en boucle 1）Profondeur du boucleur Plus la profondeur du boucleur est grande, plus la quantité de matière pouvant être stockée dans la fosse est grande et plus la vitesse de cisaillement de la machine de coupe à longueur de bouclage pouvant être adaptée est élevée. En production réelle, la ligne de coupe à longueur de bouclage peut ajuster de manière flexible la profondeur de bouclage pour des bandes métalliques de différentes spécifications. Cela garantit un approvisionnement continu en matériau pendant le cisaillement à grande vitesse, évitant ainsi les temps d'arrêt dus à un stockage insuffisant. Il répond également aux besoins de mise en mémoire tampon des matériaux lors du cisaillement à basse vitesse, permettant une production flexible et s'adaptant à différentes tailles et spécifications de lots. 2) Conception anti-rayures Le pont en boucle est doublé d'une doublure à haute teneur en polymère résistante à l'usure. Ce revêtement est doux mais résistant à l'usure, réduisant efficacement la friction entre la bande et la surface de la table. Simultanément, la section de transition utilise une conception à rouleaux de guidage recouverts de caoutchouc. La surface du rouleau de guidage est recouverte d'un matériau polyuréthane de haute qualité, garantissant un transport fluide du matériau et empêchant tout contact dur entre le rouleau de guidage et la surface de la bande. Cela élimine fondamentalement les rayures de surface, garantissant que chaque feuille traitée par la machine de coupe à longueur en boucle conserve une excellente qualité de surface. 3）Détection de position La ligne de coupe à longueur en boucle est équipée de capteurs de haute précision (fonctionnant en conjonction avec trois paires de capteurs photoélectriques) pour surveiller les changements de hauteur du boucleur en temps réel. Les données de détection sont transmises de manière synchrone au système de contrôle central de la machine de coupe à longueur en boucle, réalisant une adaptation automatique de la vitesse entre l'équipement en amont et en aval, formant un contrôle en boucle fermée. Lorsque la vitesse de cisaillement de la ligne de coupe à longueur en boucle change, les capteurs peuvent détecter rapidement les fluctuations de la hauteur du boucleur et le système ajuste automatiquement la vitesse d'alimentation pour garantir que les vitesses d'alimentation et de cisaille restent synchronisées, évitant ainsi les problèmes tels que l'accumulation de matériau, l'étirement ou l'approvisionnement insuffisant, ce qui rend la machine de coupe à longueur en boucle plus fluide et plus efficace.

Avantages de la machine de coupe à longueur en boucle

1) Fonctionnement à grande vitesse

La ligne de coupe à longueur en boucle peut atteindre un fonctionnement stable à grande vitesse à 60 m/min. Combinée à la fonction de réglage du tampon du pont à boucles, la machine de coupe à longueur en boucle ne nécessite pas d'arrêts fréquents pour régler la vitesse, permettant ainsi un cisaillement continu à grande vitesse. Dans le même temps, la ligne de coupe à longueur en boucle réduit les opérations manuelles tout au long du processus. Les opérateurs n'ont qu'à prédéfinir les paramètres pertinents tels que la longueur de cisaillage, l'épaisseur et la vitesse sur le panneau de commande. Pendant le fonctionnement de la machine de coupe à longueur de boucles, leur principale responsabilité est de surveiller l'état de fonctionnement de l'équipement et de gérer rapidement les urgences.

2) Haute précision de cisaillement

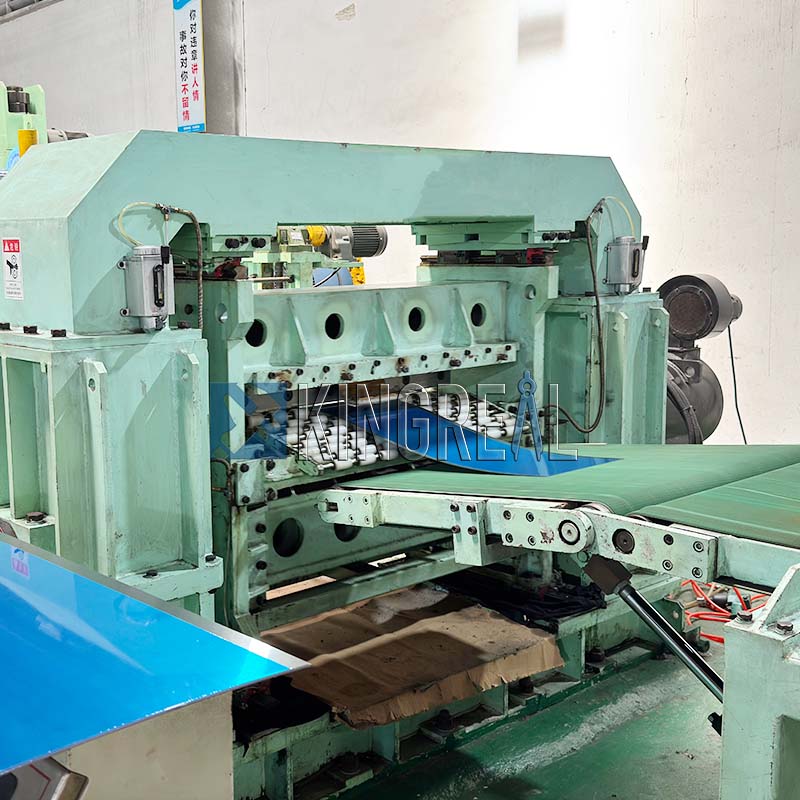

La ligne de coupe à longueur en boucle est équipée d'une machine de dimensionnement Servo NC, capable de mesurer avec précision la longueur de la tôle à couper. Associé à un servomoteur, il permet d'obtenir une coupe rapide et précise. Pour les tôles de différentes épaisseurs, les opérateurs peuvent ajuster rapidement l'écartement des lames de cisaille via une interface homme-machine, rendant l'opération pratique et efficace. La machine de coupe à longueur en boucle comprend également quatre lames interchangeables, permettant une utilisation alternée des lames, prolongeant considérablement la durée de vie des cisailles et réduisant les coûts de remplacement des outils, maximisant ainsi les avantages économiques. De plus, la ligne de coupe à longueur en boucle utilise une méthode de coupe ascendante, garantissant que les bavures générées lors de la coupe soient tournées vers le haut, empêchant efficacement les bavures de rayer la bande transporteuse et protégeant le convoyeur de la machine de coupe à longueur en boucle. Notamment, l'écart de cisaillement supérieur et inférieur est ajusté via un servomoteur AC 0,75 kW et dispose d'une fonction de mémoire d'écart, permettant aux paramètres d'écart pour différentes tôles d'être stockés dans le système pour un traitement ultérieur de tôles similaires sans ajustements répétés.

3) Fonctionnement entièrement automatique

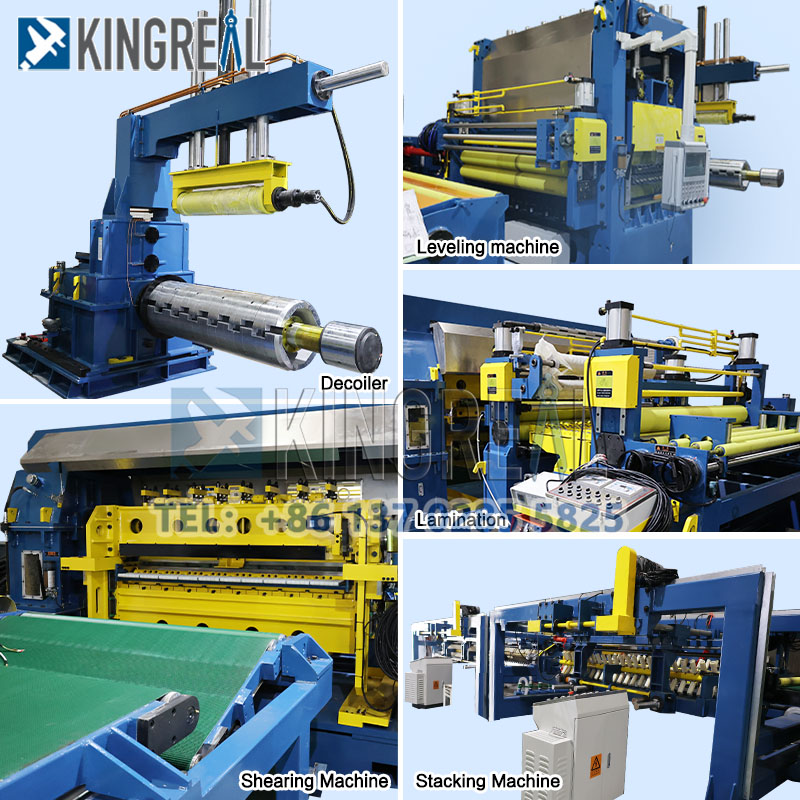

La ligne de coupe à longueur en boucle intègre des mécanismes de déroulement, de nivellement, de réglage de la longueur CN, de cisaillement hydraulique à grande vitesse et de collecte des matériaux. Il est complété par des dispositifs de transport, de mise en mémoire tampon, de guidage, de transport et de déchargement des matériaux, formant une ligne de production automatisée complète. Aucune intervention manuelle n'est requise dans la connexion entre les processus, ce qui permet d'obtenir un fonctionnement véritablement entièrement automatisé. La machine de coupe à longueur en boucle utilise un contrôle centralisé par PLC et est équipée de systèmes de contrôle électrique de marque bien connue tels que Yaskawa, garantissant un fonctionnement stable et fiable. Il peut automatiquement compléter l'ensemble du processus, depuis le déroulement et le nivellement des matières premières jusqu'au réglage de la longueur, au cisaillement et à la collecte des matériaux en fonction des besoins de production.

Lignes de coupe à longueur plus personnalisées

Ligne de coupe à longueur équipée d'une double niveleuse	Ligne de coupe à longueur équipée d'un double empileur	Ligne de coupe à longueur équipée d'un dispositif de plastification

KINGREAL STEEL SLITTER fournit des solutions complètes de fabrication de lignes de coupe à longueur à ses clients en Inde, en Indonésie, en Russie, au Brésil et dans d'autres pays. Pour un devis, veuillez contacter KINGREAL STEEL SLITTER !
