Vidéo sur la machine compacte de coupe à longueur

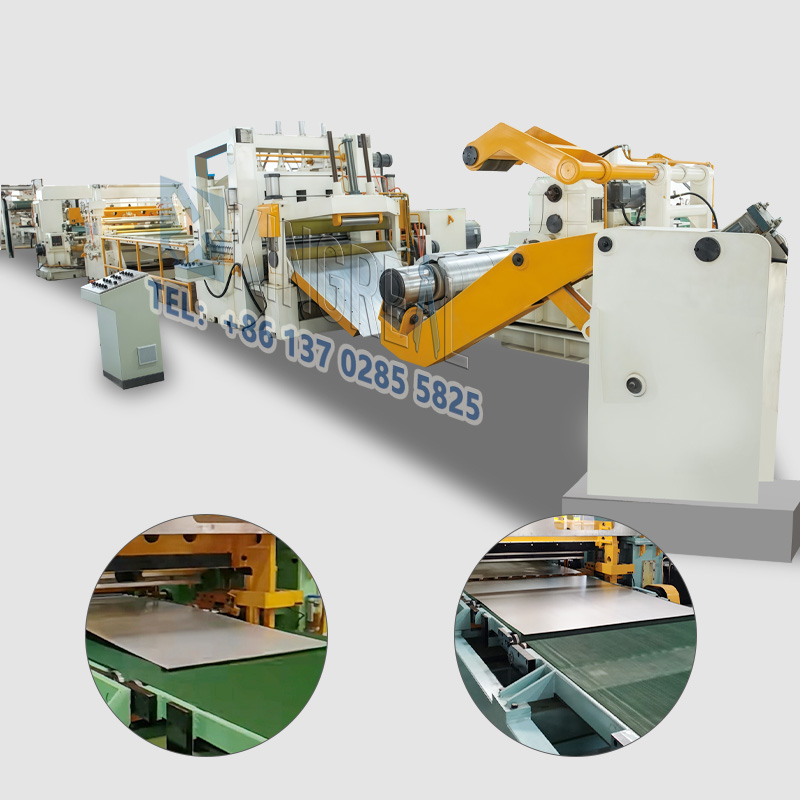

Description de la machine compacte de coupe à longueur

La machine compacte de coupe à longueur KINGREAL STEEL SLITTER est conçue pour la production à petite échelle et les clients ayant des exigences d'efficacité relativement faibles. Composé de quatre sections principales : déroulement, nivellement, cisaillage et empilage, il traite efficacement et avec précision une grande variété de matériaux métalliques, notamment l'acier chromé, les tôles de fer et d'aluminium galvanisées et l'acier laminé à froid. Par rapport aux lignes de coupe à longueur de métal standard, la conception compacte de la ligne de coupe à longueur compacte réduit considérablement l'encombrement, ce qui en fait un choix idéal pour les petits ateliers et les lignes de production. La machine compacte de coupe à longueur offre une vitesse de production maximale de 20 m/min et sa vitesse peut être ajustée pour répondre à des besoins de production spécifiques, garantissant ainsi la flexibilité de la machine pour s'adapter à différents scénarios de production. Ces lignes compactes de coupe à longueur offrent des performances exceptionnelles et une plus grande flexibilité.

Paramètres de la machine compacte de coupe à longueur

Caractéristiques de la machine compacte de coupe à longueur

1. Ligne de coupe compacte automatisée à longueur

La machine compacte de coupe à longueur KINGREAL STEEL SLITTER présente un haut niveau d'automatisation, capable de couper à des quantités prédéfinies et à n'importe quelle longueur. L'opération est extrêmement simple ; l'utilisateur saisit simplement les paramètres requis via le panneau de commande PLC et le système termine automatiquement l'ensemble du processus de production. De plus, le retour du signal du codeur affiche la longueur du produit en temps réel, garantissant ainsi que chaque tôle découpée répond aux spécifications.

Le panneau de commande PLC permet également de calculer la longueur totale de la bobine finie, facilitant ainsi la gestion de la production et l'enregistrement des données. Cette conception hautement automatisée réduit considérablement le besoin d’intervention manuelle, améliorant ainsi la cohérence et l’efficacité de la production.

2. Fonctionnement efficace et compact de la ligne de coupe à longueur

La machine compacte de coupe à longueur KINGREAL STEEL SLITTER est conçue dans un souci d'efficacité. Équipée de systèmes hydrauliques et de refroidissement hautes performances, elle garantit que la ligne compacte de coupe à longueur peut maintenir sa stabilité pendant 20 à 22 heures de fonctionnement continu. Cela le rend idéal pour les usines de production d’acier nécessitant un rendement élevé et des vitesses de production élevées.

Les rouleaux en acier allié utilisés dans la ligne compacte de coupe à longueur sont usinés à l'aide de machines CNC de précision et chromés dur pour une résistance à l'usure et une longévité améliorées. Construites en acier SKD11 et traitées thermiquement pour une dureté de 55 à 60 HRC, les lames de cisaille garantissent un tranchant de rasoir tout au long de l'opération de coupe. Cela garantit une grande précision de coupe de la tôle, des angles corrects et un minimum de bavures en plus d'opérations de cisaillement rapides pour la machine compacte de coupe à longueur.

Ligne de coupe compacte conçue sur mesure

Pour mieux répondre aux besoins individuels des clients de KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER propose des solutions de fabrication personnalisées pour les machines compactes de coupe à longueur. Tout au long du processus de conception, KINGREAL STEEL SLITTER personnalisera chaque composant de la machine en fonction des exigences de production spécifiques du client :

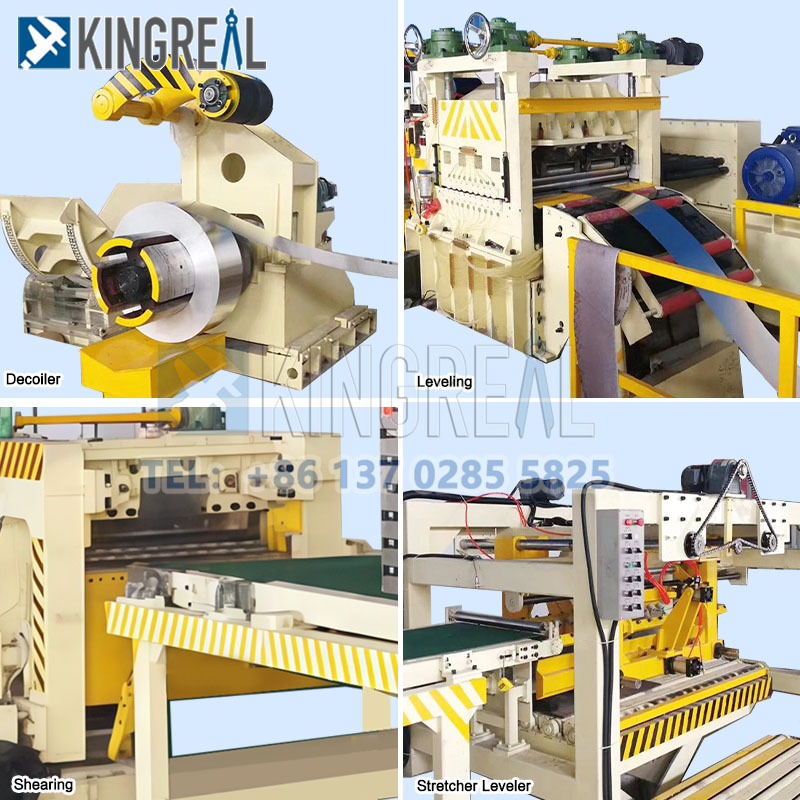

(1)Dérouleur pour ligne compacte de coupe à longueur

Le premier étage d'une machine compacte de coupe à longueur est le dérouleur, dont l'efficacité et la qualité des procédures suivantes dépendent de ses performances. Conçus pour satisfaire certains besoins des clients, les dérouleurs KINGREAL STEEL SLITTER peuvent s'ajuster pour s'adapter à différentes épaisseurs de bobines, poids, diamètres intérieurs et extérieurs, ainsi qu'à d'autres caractéristiques. Les clients peuvent même choisir des options de dérouleur à un ou deux bras, sélectionnant ainsi la disposition de dérouleur appropriée en fonction de leurs exigences de fabrication.

Manipulant des bobines plutôt petites, les dérouleurs à un bras ont une conception plus simple, parfaite pour les petits ateliers. Les dérouleurs à double bras, en revanche, gèrent mieux les bobines plus lourdes ou plus grandes, offrant ainsi plus de stabilité et une meilleure efficacité de production. Grâce à cette conception adaptable, les consommateurs peuvent maximiser l'utilisation de l'espace, minimiser l'encombrement compact de la ligne de coupe à longueur et garantir un déroulement sûr et sans faille pendant la fabrication.

(2) Machine de nivellement pour ligne de coupe compacte à longueur

La machine de nivellement est une pièce essentielle de la machine compacte de coupe à longueur pour obtenir une planéité idéale sur les matériaux métalliques. En fonction de la planéité de la surface de la feuille souhaitée, les clients peuvent choisir le nombre de rouleaux et le degré de nivellement à l'aide de la conception KINGREAL STEEL SLITTER. L'augmentation du nombre de rouleaux améliore les résultats de nivellement ; par conséquent, la tolérance de nivellement peut être modifiée pour s'adapter.

Pour des utilisations difficiles comme l'industrie automobile, par exemple, la machine de nivellement peut être équipée de davantage de rouleaux pour garantir une planéité de surface conforme aux exigences industrielles. Les clients peuvent sélectionner moins de rouleaux pour les applications nécessitant moins de planéité, réduisant ainsi les dépenses liées à la ligne de coupe compacte à longueur. De plus, la conception de la machine de nivellement permet aux utilisateurs d'optimiser les épaisseurs de bobines variables, garantissant ainsi des résultats de nivellement idéaux pour des matériaux de matériaux et d'épaisseurs variables.

(3)Station de coupe pour ligne de coupe compacte à longueur

La station de découpe est l’élément central d’une machine compacte de coupe à longueur et est directement liée à la qualité de découpe du produit. KINGREAL STEEL SLITTER propose à ses clients une variété de méthodes de cisaillement, notamment le cisaillement volant, le cisaillement pivotant, le cisaillement rotatif et le cisaillement fixe, pour répondre aux besoins de découpe de différentes formes et tailles. Les clients peuvent personnaliser la méthode de cisaillement pour obtenir une efficacité de production optimale en fonction de leurs tâches de production spécifiques.

-Cisaillage à la mouche : idéal pour une coupe rapide, il maintient une précision de coupe élevée à des vitesses de production élevées, ce qui le rend adapté à la production en grand volume.

-Cisaillage oscillant : il convient à la découpe de formes complexes et peut répondre de manière flexible à diverses exigences de coupe, en particulier lors de la production d'une variété de formes telles que des rectangles, des trapèzes et des parallélogrammes.

-Cisaillage rotatif : il utilise des lames rotatives pour le cisaillement, ce qui les rend adaptées aux applications nécessitant des angles de coupe élevés.

-Cisaillage fixe : il a des vitesses de coupe plus lentes et nécessite un temps d'arrêt de la machine pour le traitement.

(4) Empileur pour ligne de coupe compacte à longueur

Les gerbeurs jouent un rôle essentiel dans le tri et l’empilage dans les machines compactes de coupe à longueur. Les gerbeurs KINGREAL STEEL SLITTER peuvent également être personnalisés pour répondre aux besoins de production des clients. Les clients peuvent sélectionner le nombre approprié d'empileurs et leur vitesse de sortie pour répondre aux besoins des différentes échelles et rythmes de production.

Par exemple, dans les environnements de production à grand volume, les clients peuvent avoir besoin de plusieurs empileurs pour améliorer l'efficacité de l'empilage, garantir un tri rapide des tôles coupées et minimiser les temps d'arrêt. La production à petite échelle, en revanche, peut choisir un seul empileur, ce qui réduit les investissements dans les lignes de coupe à longueur compactes et les coûts d'exploitation. De plus, la conception de l'empileur prend également en compte la commodité d'utilisation, permettant aux travailleurs de manipuler et d'organiser facilement les produits finis et d'améliorer l'efficacité du travail.
