La ligne de coupe à longueur de bobines KINGREAL peut couper avec précision la taille de plaque requise par le client et convient aux bobines de différentes spécifications et matériaux en fonction des besoins du client. KINGREAL est un fabricant et fournisseur professionnel de lignes de coupe à longueur en Chine. Nos machines présentent les avantages d’une haute qualité et d’une utilisation facile, n’hésitez pas à nous contacter.
Vidéo sur la ligne de coupe à longueur de bobine

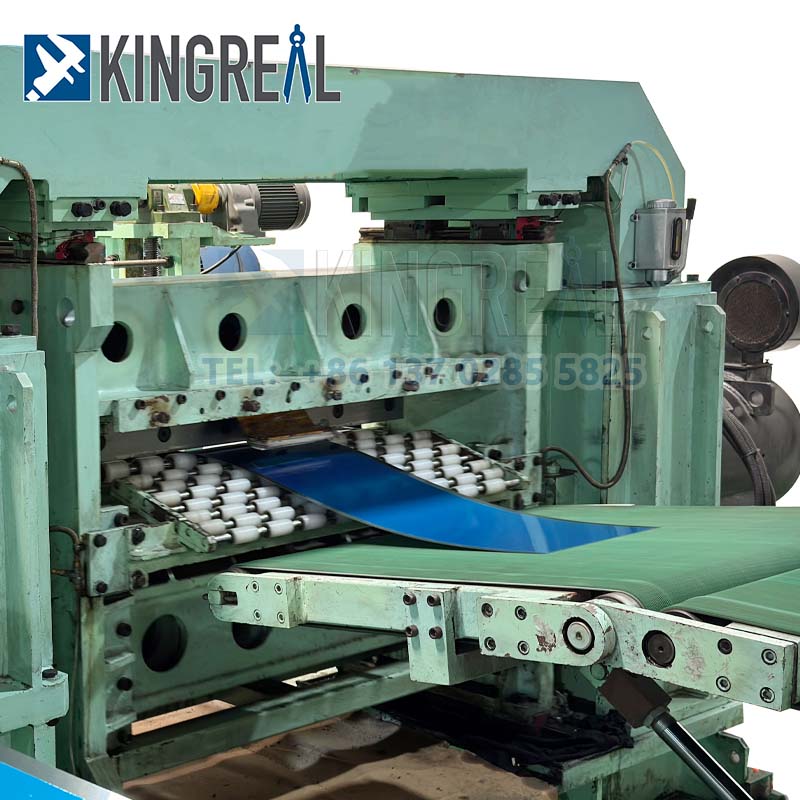

Description de la ligne coupée à longueur de bobine
KINGREAL fournit une ligne de coupe à longueur pour couper avec précision des plaques de longueur spécifiée en fonction de différents besoins, qui peuvent convenir à différentes spécifications et matériaux de bobine, tels que l'acier inoxydable, l'acier métallique, le silicium, laminés à chaud et à froid, etc. .
Chariot d'alimentation de ligne KINGREAL coupé à longueur, dérouleur, redresseur, servoalimentateur, cisaille à mouches, table de déchargement et table d'empilage automatique, etc. L’équipement configuré dans la ligne de coupe à longueur n’est pas fixe, KINGREAL peut produire des machines de production personnalisées en fonction des besoins du client.
Composition de l'équipement de la ligne de production coupée à longueur
- Chariot à bobine hydraulique
- Dérouleur hydraulique
- Guide d'entrée hydraulique
- Machine à quatre/six niveaux élevés
- Poulie de guidage latérale
- Machine de redressage à alimentation servo CNC
- Machine de découpe
-Table de convoyeur
- Table élévatrice hydraulique
- Dépilage de voiture
Principalement des composants de la ligne de coupe à longueur de bobine
Pour les matériaux lourds en bobines, KINGREAL peut fournir le chariot pour le chargement des bobines, qui peut être déplacé horizontalement et verticalement pour faciliter la mise en place des bobines d'acier dans le dérouleur.
La partie dérouleur de la ligne CTL est entraînée verticalement par un vérin hydraulique à quatre piliers de guidage. Le mouvement horizontal est entraîné par un moteur oscillant. Il peut transporter une capacité de 1,5 tonnes (maximum).
Le redressage des planches brutes et des guides peut être effectué immédiatement après le début du processus.
Structure mécanique : composée de deux rangées de rouleaux de nivellement, de deux rangées de rouleaux intermédiaires, de 2 groupes de rouleaux, d'une unité d'entraînement, de 2 rouleaux d'alimentation pinceurs et d'un châssis.
L'extrémité de chaque rouleau est équipée de roulements à rouleaux d'entraînement, de 17 rouleaux de nivellement, tous les rouleaux d'entraînement principaux sont de petite taille, diamètre 65, la distance des rouleaux est de 70 ; 19 rouleaux intermédiaires, diamètre 65 ; 2 rouleaux pinceurs ERS recouverts de polyuréthane sur la surface supérieure, qui empêche la feuille. Deux groupes de rouleaux de support, dans chaque groupe, chacun trois et de petite taille.
Des rouleaux verticaux des deux côtés sont utilisés pour guider la bande dans le dispositif de redressage et la machine de découpe.
Les rouleaux verticaux des deux côtés sont réglés par des vis. La plage de largeur est de 500 à 1 500 mm.
Mode de cisaillement Cut To Lengyh : cisaille hydraulique de haut en bas, avec cisaille automatique à signal direct d'alimentation
L'utilisation de matériaux de coupe de conception de réglage de l'écart, le traitement thermique peut cisailler en toute sécurité une plaque d'acier de 2 mm
Avantage de la ligne coupée à longueur de bobine
KINGREAL a fait de son mieux pour concevoir et fabriquer des lignes de machines plus performantes et plus coûteuses pour nos clients, car nous comprenons que c'est l'un des facteurs clés pour eux d'acquérir une position de leader sur le marché.
Avec plus de 20 ans d'expertise en R&D dans les lignes de refendage et de coupe transversale de bobines de métal, nous nous engageons à concevoir et à fabriquer des lignes plus solides et plus durables qui fonctionneront pendant 10 à 20 ans pour nos clients.
KINGREAL dispose d'une équipe professionnelle, comprenant une équipe technique pour aider les clients dans la conception des dessins, un atelier de production pour assurer le bon déroulement de la production des machines et une équipe après-vente pour aider les clients à résoudre tout problème difficile.
Paramètre de ligne de coupe à longueur de bobine KINGREAL
|
Largeur de bobine |
25,4 mm-3,65 mm |
|
Épaisseur de la bobine |
0,12 mm-25,4 mm |
|
Poids de la bobine |
jusqu'à 60 000 |
|
Vitesses |
jusqu'à 70 m/min |
|
Matériaux |
Laminé à chaud, laminé à froid, PPGI, acier au silicium, aluminium, galvanisé, pré-peint |
|
Diamètre de l'arbre |
110mm |
|
Cadre de machine |
Soudage de l'acier 350H |
|
EntraînementMoteurPuissance |
5,5 kW |
|
Rouleaux de nivellement |
couche supérieure 5 rouleaux couche inférieure 6 rouleaux |
|
Couper le courant |
Force hydraulique |
