La machine de ligne de coupe à longueur KINGREAL 850 mm est conçue pour traiter des rouleaux jusqu'à 850 mm de largeur et est capable de dérouler, de niveler, de cisailler et d'empiler. Veuillez nous contacter pour plus d'informations.
La machine de ligne de coupe à longueur KINGREAL de 850 mm est l'un des produits les plus en vogue ces derniers temps, conçue par des professionnels pour gérer des rouleaux de 850 mm de large de différents matériaux. Comparée aux largeurs de bande courantes de 1 300 mm, 1 600 mm et 2 000 mm, la largeur de 850 mm est une bande plus petite, ce qui nécessite plus de précision dans la coupe et le nivellement, ce qui rend la machine plus spécialisée.
La machine de ligne de coupe à longueur KINGREAL 850MM est capable de gérer des largeurs de bobines allant de 850MM à 2000MM, ce qui nécessite un niveau de conception beaucoup plus élevé pour l'équipement individuel de la ligne de production. La machine de coupe à longueur se compose des composants suivants : composants de déroulement, de nivellement, d'alimentation, de cisaillement, de coupe et d'empilage, et est capable de couper avec précision des bobines en feuilles pour d'autres applications.
KINGREAL SLITTER est présent dans le domaine des équipements de traitement et de fabrication de bobines depuis plus de 20 ans et s'engage constamment à améliorer son professionnalisme et ses capacités de service après-vente. KINGREAL SLITTER est en mesure de concevoir des solutions de production en fonction des besoins du client et de les aider à obtenir la meilleure efficacité de production. À l'heure actuelle, la ligne Cut To length a été vendue avec succès en Russie, en Turquie, en Arabie Saoudite, au Chili et dans d'autres pays et régions.

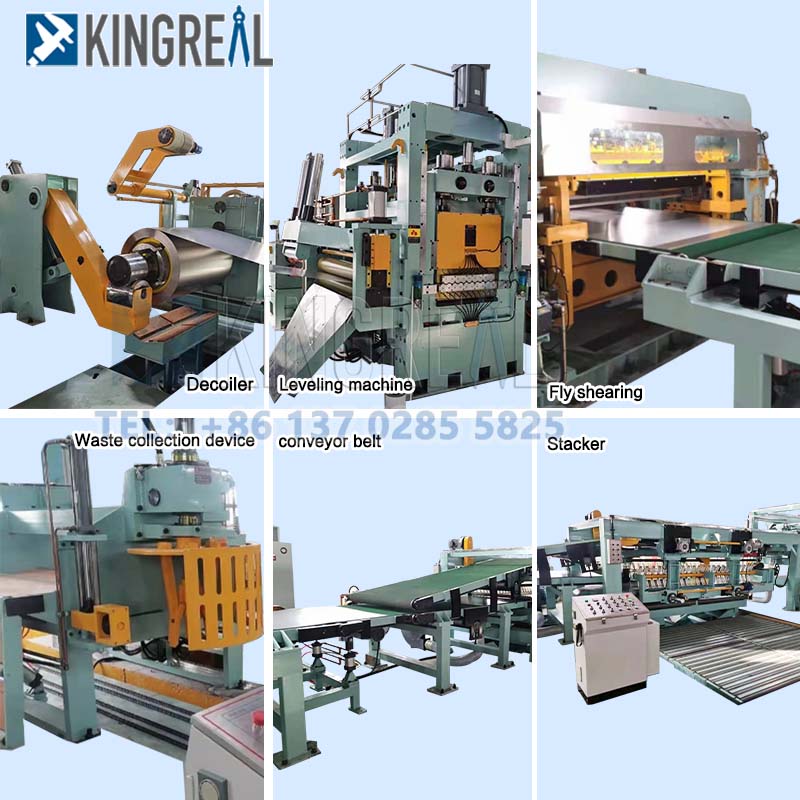

Dérouleur hydraulique → Rouleaux pinceurs pour entrer dans la machine de nivellement → Station de boucleur court → Mécanisme de guidage latéral → Alimentation à longueur → Cisaille à mouche → Dispositif de transport par bande → Empilage de produits → Chariot de déchargement
Non. |
Nom |
Qté |
1 |
Tableau des matières premières |
1 unité |
2 |
Chariot pour l'alimentation |
1 unité |
3 |
Support auxiliaire avant |
1 unité |
4 |
Dérouleur + Dispositif de Déroulage |
1 ensemble |
5 |
Lisseur |
1 unité |
6 |
Boucleur court |
1 unité |
7 |
Dispositif de guidage des côtés |
1 unité |
8 |
Mesureur de longueur NC à pincement |
1 unité |
9 |
Cisaille à mouches |
1 unité |
10 |
Machine de transport |
1 unité |
11 |
Machine d'empilage de produits |
1 unité0 |
Matière première |
Tôle de fer galvanisée, tôle d'aluminium galvanisée |
Épaisseur de la bobine |
0,3-3MM |
Largeur de bobine |
≤1600mm |
Poids de la bobine |
≤ 20T |
Vitesse de cisaillement |
0-80 M/Min |
Dépouiller à travers la vitesse |
0 ~ 15 m/min |
Pouvoir |
380 V/50 Hz/triphasé |
Contrôle |
Contrôle de conversion de fréquence CA |
Le dérouleur hydraulique est un élément important d'une ligne de cisaillement de métaux, principalement utilisé pour dérouler et guider des bobines de métal vers des équipements de cisaillement ou de traitement.
● Bobine de support : soutient la bobine en serrant l'alésage de la bobine pour assurer sa stabilité.
● Déroulement de la bande : déroule la bande en douceur tout en maintenant la tension de la bande.
● Hydraulique : Le système hydraulique du dérouleur est utilisé pour entraîner les composants mécaniques, tels que l'unité de bras de support, afin d'améliorer la stabilité de la bobine.

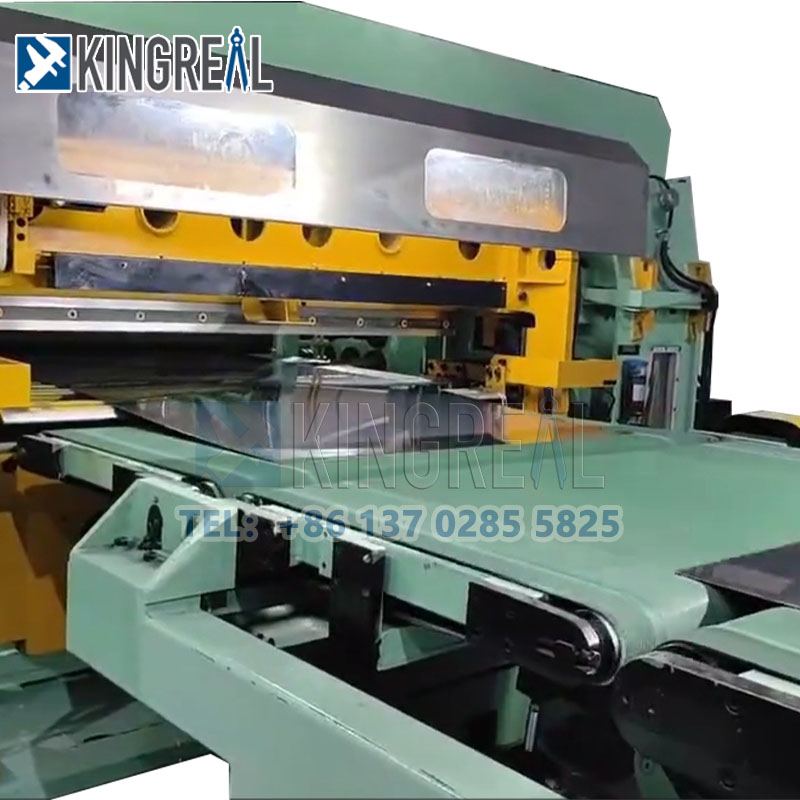

Cisaille de haute qualité
● Fonction : Il est utilisé pour couper des matériaux de longueur fixe.
● Structure principale : châssis principal, lame, embrayage pneumatique, partie électrique, etc.
● Châssis principal : L'ensemble du châssis est soudé avec de l'acier de construction au carbone de haute qualité et a été recuit après soudage.
● Lame : La lame est en matériau Cr12, la dureté du traitement thermique atteint HRC62 degrés et le tranchant à quatre côtés peut être remplacé.

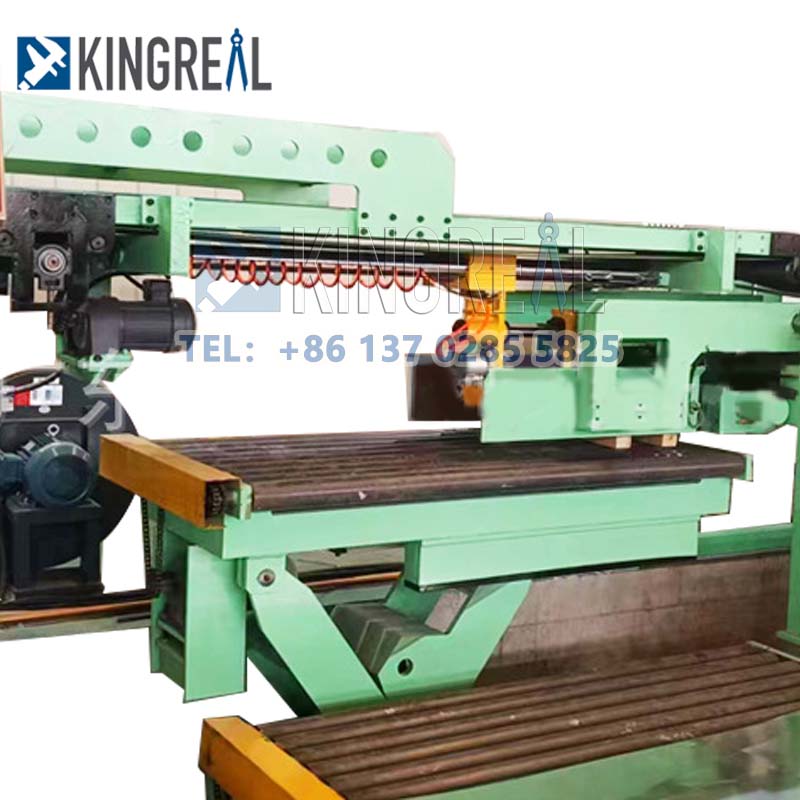

Équipement de pile automatique
Les dispositifs d'empilage sont conçus pour augmenter l'efficacité du traitement des métaux, réduire la manipulation manuelle et garantir que les feuilles traitées sont soigneusement empilées pour un transport ultérieur ou un traitement ultérieur. Ces dispositifs sont très importants dans l'industrie de transformation des métaux, en particulier dans les lignes de production où de grandes quantités de tôle doivent être manipulées.
