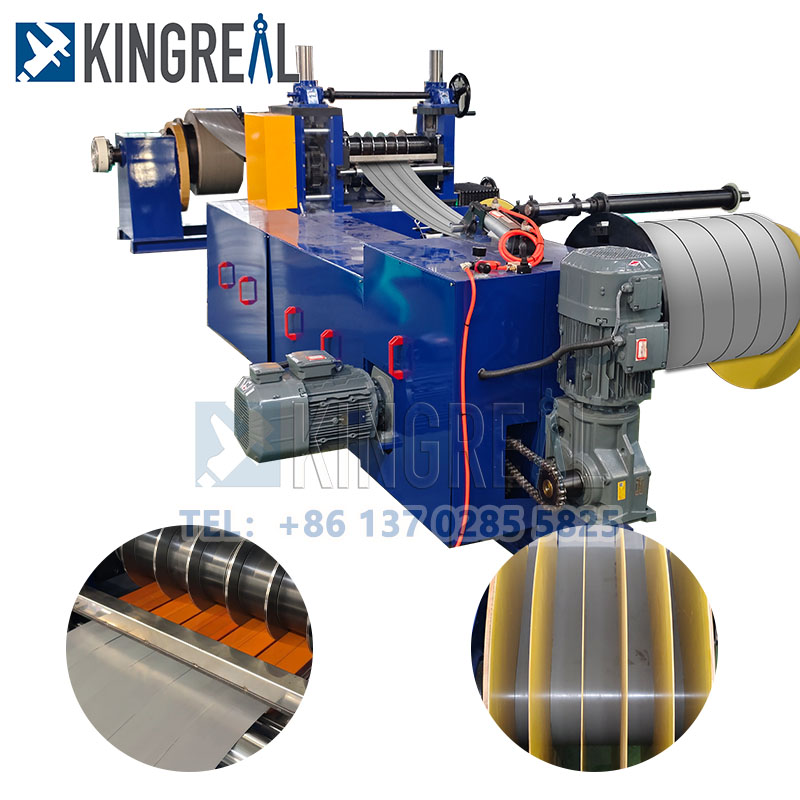

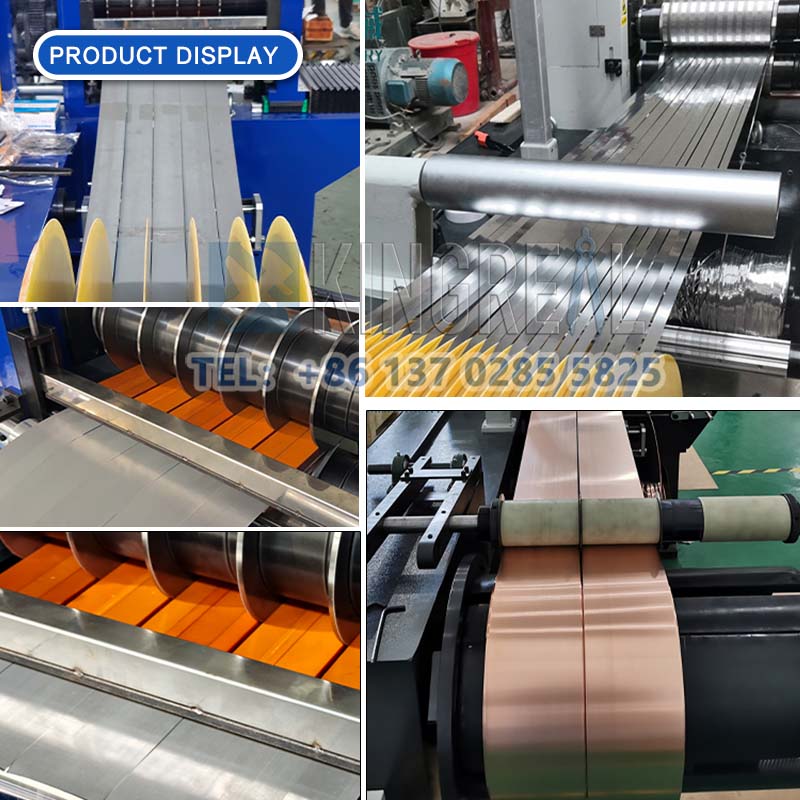

KingReal Steel Slitter offre unMachine de tranche de bobine simplepour les clients avec un budget inférieur. Cette ligne de relance simple est principalement utilisée pour fendre des bobines larges dans des bandes étroites adaptées aux besoins du client, puis les rembobiner à la ligne de production.

Cette simple machine à trancher de bobine est conçue pour répondre aux besoins des clients ayant des exigences de plus de précision et de largeur de bobine. KingReal Steel Slitter propose également une version simplifiée de la ligne de tranche de bobine simple. Cette simple machine à relâchement de bobine minimise les exigences de l'équipement tout en répondant aux besoins d'une simple ligne de rotation de bobine.

La machine à trancher de bobine simple et la machine à trancher métal standard peuvent traiter une variété de matériaux métalliques, y compris l'acier au carbone à froid et à chaud, l'acier en silicium, le filet, l'acier inoxydable et les matériaux enrobés, etc., offrant un fonctionnement précis et un fonctionnement automatique.

Flux de travail de la machine à trancher de bobine simple

Bobine de chargement → Décollerie → Pince → Cisaillement → Boucle → Guideur → Close → Remobsier Scrap → Boucle → Tension → Reculling → Déchargement des bobines

Paramètres de la ligne de tranche de bobine simple

Modèle	Épaisseur du matériau (mm)	Largeur du matériau (mm)	Nombre de bandes	Vitesse	Poids de bobine	Remarque
Modèle 1	0.1-1	80-350	8-30	50-100	3	Les paramètres techniques et la configuration de l'équipement peuvent être déterminés en fonction des besoins du client
Modèle 2	0,2-2	80-350	6-30	50-150	3
Modèle 3	0,2-2	80-450	6-30	50-150	5
Modèle 4	0,2-2	80-650	6-30	50-150	7
Modèle 5	0,2-2	80-800	6-30	50-150	7
Modèle 6	0.1-1	500-1300	12-30	50-200	7/15
Modèle 7	0,3-2	500-1600	12-30	50-200	7/15
Modèle 8	0,3-3	500-1600	8-30	50-180	15
Modèle 9	0,3-3	900-1800	8-30	50-180	20
Modèle 10	1-4	900-1600	6-30	50-120	20
Modèle 11	1-6	900-1600	6-30	30-80	30
Modèle 12	2-12	900-1600	5-30	20-50	30

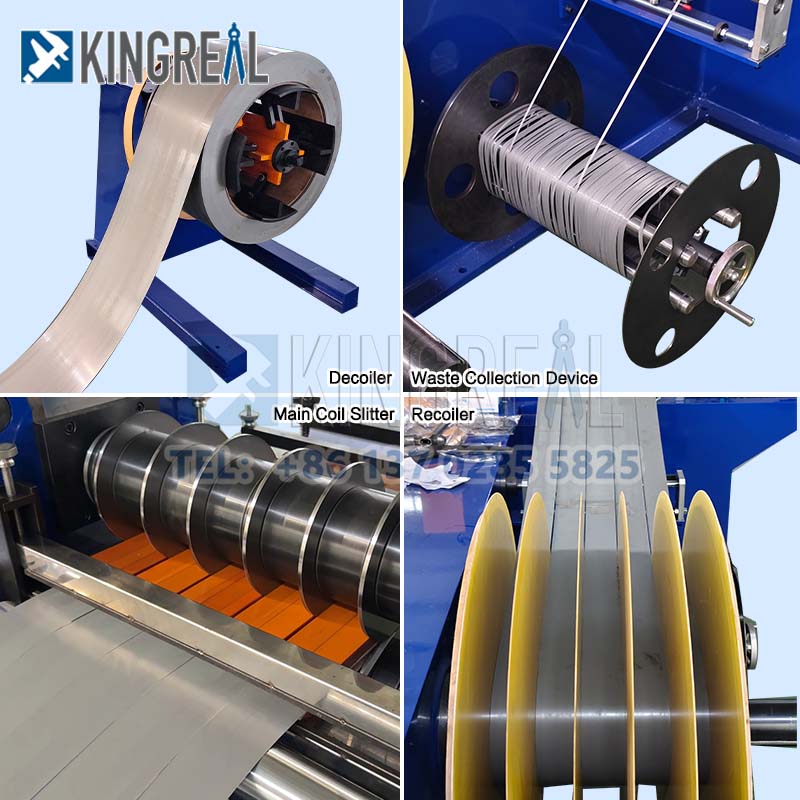

Composants principaux de la ligne de tranche de bobine simple

un. Chariot de chargement de bobine hydraulique pour une machine à trancher de bobine simple

1. Composants principaux: structure en acier soudé, roues mobiles, quatre colonnes de guidage, arbre d'entraînement, etc.

2. Charge maximale: 10 tonnes, 1,1 kW du moteur à roues motrices cycloïdes, vitesse de voyage 6 m / min.

3. Traversage hydraulique: peut soulever des bobines de moins de 10 tonnes vers le haut et vers le bas, avec une course maximale de 500 mm. Cylindre hydraulique: FA-φ125 mm (un ensemble).

né Décoler hydraulique pour la ligne de relâchement simple en bobine

1) Composants principaux: structure en acier soudé, quatre lames cintrées, base coulissante en forme de coin, mandrin, plaques latérales, roulements, siège de roulement, frein à disque pneumatique, etc.

2) Plage d'expansion et de rétraction: φ460 mm à φ520 mm × 850 mm.

3) Charge maximale: 10 tonnes.

4) Drunie hydraulique: l'expansion et la rétraction sont effectuées par des cylindres hydrauliques push-pull; Cylindres hydrauliques: FA-φ200 mm (1 ensemble)

5) MOTEUR PUISSANCE: 4,0 kW Motor de roue à broches cycloïdes + onduleur, alimentation en chaîne

6) Appuyez sur Rouleau: 1,1 kW Motor Cycloïdal Pinwheel

c. Bras de support hydraulique pour une machine à trancher de bobine simple

Objectif: soutient le bras principal du décolleter et augmente l'inertie rotationnelle de la bobine.

Structure à bras unique, ascenseurs de cylindres hydrauliques et baisse.

Pendant le déroulement, le bras de soutien monte pour soutenir le bras du décolleter; Pendant le chargement, le bras de support descend.

d. Éplucheur, rouleau de presse, cisaillement hydraulique pour la ligne de tranche de bobine simple

Structure principale: plaque d'acier soudé

Appuyez sur Rouleau: φ250 × 1050 mm, tube sans couture, revêtement en caoutchouc en polyuréthane, moteur conventionnel 18,5 kW avec entraînement de fréquence variable

Ciste hydraulique: Cadre de plaque en acier soudé, base de lame en acier coulée

Cutter: lame à quatre côtés, matériau: CR12MOV, dureté: 60 ± 1

Entraînement hydraulique: Cylindre hydraulique: FA-φ100mm, 2 ensembles

e. Pit et pont en boucle pour une machine à trancher de bobine simple

Structure principale: plaque d'acier soudé

Entraînement hydraulique: Ca-φ80mm, 1 ensemble de cylindres hydrauliques Contrôle le pont Raisage et abaissement

f. Guides latéraux manuels pour une ligne de rotation simple en bobine

1. Composants principaux: plaque d'acier, ensemble de rouleaux de pression, roue en caoutchouc en polyuréthane, volant à vis, réglage électrique, etc.

2.

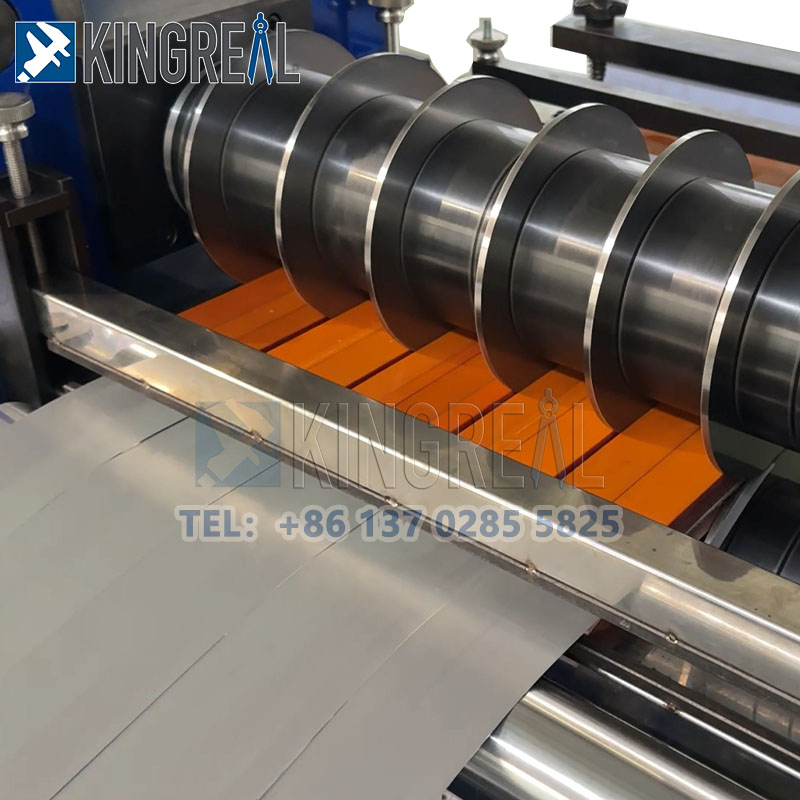

g. Machine à trancher pour une ligne de tranche simple en bobine

1. Composants principaux: structure de la plaque d'acier, base coulée, boîte de vitesses synchrone, mécanisme de levage, couplage d'embrayage, articulation universelle, etc.

2. Arbre de coupe: 40CR, φ140 x 1050 mm, Table T 28 mm, extinction et trempage de fréquence moyenne, sol, chrome dur traité, profondeur de fente 16 mm.

3. Cutter Diamètre extérieur: φ280 mm (acheteur fourni)

4. Méthode de fixation: verrouillage de coupe avec noix

5. Un support de réglage réglé pour réparer les bandes de bois

6. Les panneaux latéraux se déplacent électrique, levage d'arbre de coupe et le plus bas électrique de manière synchrone

7. Motor de tranche: moteur AC 45 kW + onduleur

h. Enrouleur de ferraille séparé pour une machine à trancher de bobine simple

Composants principaux: structure de plaque en acier soudé, rouleaux de guidage

Enrouleur de ferraille double face, mécanisme télescopique, décharge automatique, moteur AC + entraînement de l'onduleur

je. Pit en boucle et pont pour une ligne de relâchement simple en bobine

Cadre principal: Structure de la plaque d'acier soudé

Entraînement hydraulique: Contrôles du cylindre hydraulique Lift et inférieur: Ca-φ80mm (1 ensemble)

j. Station de tension de plaque pour une machine à trancher de bobine simple

Structure principale: plaque d'acier, rouleau séparant, caoutchouc PU

Tampon de tension: enduit de laine

Rouleau: φ500 mm, PU à revêtement en caoutchouc

Entraînement hydraulique: contrôle l'élévation et la baisse de la plaque; Cylindre hydraulique: FA-φ100mm (2 ensembles)

k. Coiler hydraulique, éjecteur hydraulique pour une ligne de tranche de bobine simple

Composants principaux: structure en acier soudé, quatre plaques d'acier, base coulissante en forme de coin, mandrin, plaques latérales, roulements, blocs de roulement, cylindre hydraulique push-pull, réducteur de boîte de vitesses, éjecteur hydraulique, frein pneumatique, etc.

Plage de diamètre déroulant: φ480 mm à φ508 mm × 850 mm

Cylindre hydraulique push-pull: FA-φ150 mm

Capacité de charge maximale: 10 tonnes

Moteur AC 75KW + onduleur

Ø80 mm Bras de presse, hydrauliquement soulable

l. Bras de support hydraulique pour une machine à trancher de bobine simple

Objectif: soutient le bras de chaudière principal et augmente l'inertie rotationnelle du chauditeur.

Structure à bras unique, hydrauliquement soulable

Pendant le bobinage, le bras de support se soulève vers le haut pour soutenir le bras de Coiler; Pendant le déchargement, le bras de support se soulève vers le bas.

m. Chariot de déchargement hydraulique pour une ligne de rotation simple en bobine

1) Composants principaux: structure en acier soudé, roues de voyage, quatre colonnes de guidage, arbre d'entraînement, etc.

2) Capacité de charge maximale: 10 tonnes, 1,1 kW de moteur à roues motrices cycloïdes, vitesse de voyage: 6 m / min.

3) Entraînement hydraulique: capable de soulever des bobines jusqu'à 10 tonnes, avec une course maximale de 500 mm. Cylindre hydraulique: FA-φ125 mm, un ensemble.

Système n.hydraulique pour une machine à trancher de bobine simple

Composants principaux: réservoir d'huile de plaque en acier soudé à 300 kg, diverses valves hydrauliques et cartes de circuits imprimées.

Power de conduite hydraulique: Motor de 11 kW de classe E, 30 ml de déplacement, pression normale: 70 kg / cm², pression maximale: 140 kg / cm².

o Système de contrôle électrique pour une ligne de relance simple

1) Une console de contrôle principale et deux armoires de contrôle auxiliaires facilitent le chargement et le déchargement des bobines.

2) Alimentation électrique: trois phases 380 V ± 10%, 50Hz ± 1Hz

3) Composants et applications principales: La ligne entière se compose d'une console de contrôle principale, d'une console de contrôle auxiliaire pour le décoller, d'une console de contrôle auxiliaire pour le reculer et d'une armoire de contrôle électrique. Toute la ligne de tranche de bobine simple utilise un contrôle centralisé. La console de contrôle principale dispose d'un affichage numérique, d'un réglage à haute vitesse et à basse vitesse, à l'alimentation manuelle, aux fonctions de rotation continue et d'alarme de défaut. Tous les composants sont importés ou des marques nationales bien connues. Un système de contrôle à écran tactile facilite le réglage et le réglage de la vitesse et d'autres paramètres. Il peut facilement basculer entre les modes manuels, autonomes et automatiques et peut surveiller l'état de travail de chaque composant à tout moment pour assurer un fonctionnement sûr et efficace de l'ensembleLigne de tranche de bobine simple.
