Gauge légère coupée à la ligneest d'aplatir et de couper des bobines métalliques minces en longueur prédéfinie. Cette jauge légère coupée à la ligne de longueur est largement utilisée dans l'industrie de la transformation des métaux, en particulier pour la coupe de précision de l'acier au carbone roulé à froid, de l'acier inoxydable et des métaux non ferreux.
Cet article fournira une analyse détaillée de la structure centrale, du flux de processus, des paramètres techniques clés et des avantages principaux de la calibre légère coupée à la machine de longueur, offrant aux lecteurs une compréhension plus approfondie de cet équipement de traitement très efficace.
A Gauge légère coupée sur la machineEn règle générale de plusieurs parties qui travaillent ensemble pour obtenir un traitement efficace et précis. Voici les principaux composants d'une jauge légère coupée à la ligne de longueur:

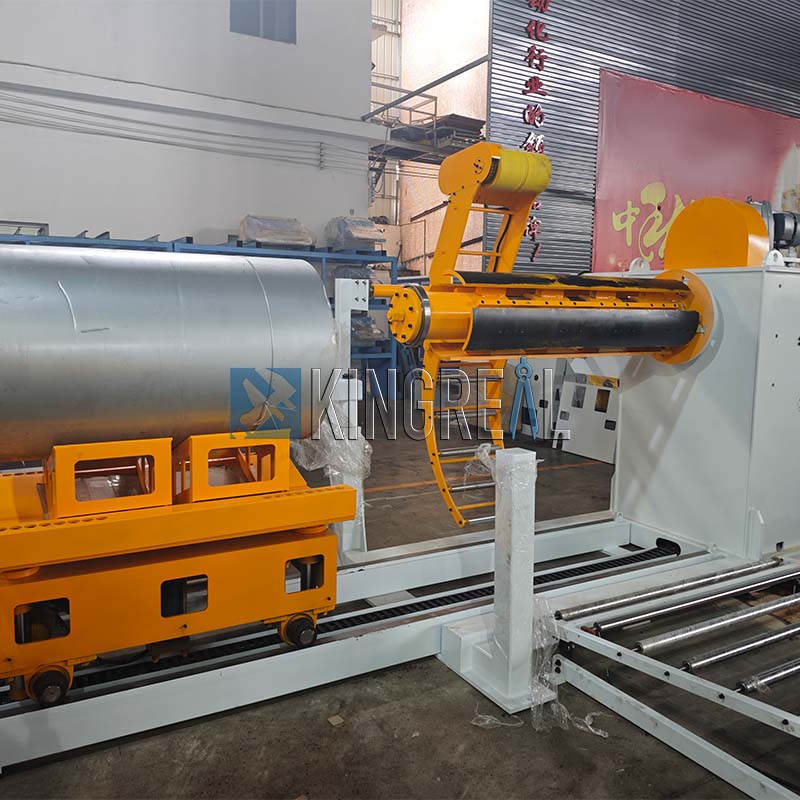

Chargement chariot pour la jauge lumineuse coupée à la longueur de longueur: transporte des bobines métalliques de la zone de stockage au décoller.
Demoiler pour la jauge lumineuse coupée en longueur de longueur: déroule les bobines métalliques pour le traitement ultérieur.
Appuyez sur PAD POUR LA LIGNE COUPE À LONGUEUR LANGE: garantit que les bobines restent stables pendant le traitement.
Unité de mise à niveau pour la jauge légère coupée à la longueur de longueur: niveaux les bobines pour éliminer toute flexion et assurer la précision pendant le traitement ultérieur. Des unités de nivellement en six étapes, quatre étapes ou deux étapes sont disponibles, selon les besoins des clients.
Bridge, guide et dispositif de correction mobile et mécanisme de dimensionnement: guider et positionner la feuille enroulée, garantissant qu'elle reste dans la position correcte pendant le processus de cisaillement.
Dispositif de plastification pour la jauge légère coupée en longueur de longueur: Facultatif, applique un film de protection à la surface de la feuille.
Machine de cisaillement pour la jauge lumineuse coupée sur la longueur de la longueur: cisaillement la feuille enroulée nivelée dans des feuilles de longueur prédéterminée. Les machines de cisaillement peuvent être mécaniques ou hydrauliques, s'adaptant à différents matériaux et épaisseurs.
Table du convoyeur pour la jauge légère coupée sur la longueur de la longueur: Transporte les feuilles cisaillées à l'étape suivante du processus.

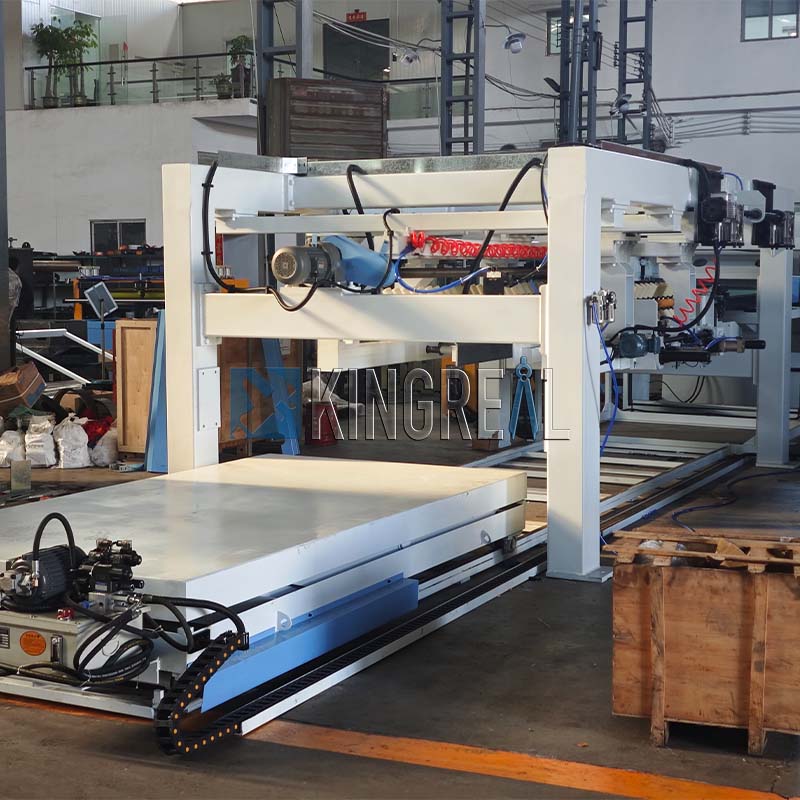

Rack d'empilement pneumatique, plate-forme de levage hydraulique et table à rouleaux de convoyeur: Ces appareils automatisent l'empilement et le transport, améliorant l'efficacité.
Systèmes de contrôle hydraulique et électrique: alimenter et contrôler l'ensemble de la ligne de production, assurant un fonctionnement coordonné de tous les composants.
Tous les composants sont contrôlés par PLC, garantissant un degré élevé d'automatisation et de fiabilité.
 |
 |
 |

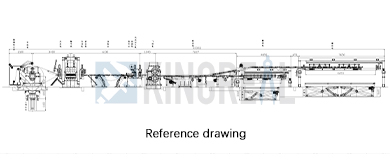

LEULTER DE COIL ---- DESCIOLER ---- Rouleau de snubber + Pinch Roll + Machine de pré-niveau ---- Pont de boucle ---- Guide latéral ---- Précision 5-ROLLER MACHINE (CONTRÔLE DE SERVO) ---- CHEAR HIGHT SPEED ---- Convoyeur ---- Empiler automatique + Plateforme de soulèvement X + Plate-forme de déchargement de chariot de décharge
Matériel
CR, galvanisé, acier à revêtement de couleur, acier inoxydable
Gamme d'épaisseur
0,2-2 mm / 0,3-3,2 mm
Plage de largeur
1250 / 1300/1500/1600/1800/2000 mm
Poids de bobine
10/15 / 20T
Bobine I.D.
508 mm
Longueur de coupe
500-4000 mm; 500-6000 mm
Vitesse de travail
0 ~ 120 m / min (vitesse moyenne 0 ~ 60 m / min)
Gauge lumineuse hautement automatique coupée en longueur
LeGauge légère coupée sur la machineutilise un système API pour un contrôle entièrement automatisé. Ce système coordonne non seulement le fonctionnement coordonné de divers composants, mais fournit également une surveillance en temps réel de tous les processus de production. Le PLC ajuste automatiquement les paramètres de l'équipement en fonction des conditions de fonctionnement, assurant un fonctionnement optimal de la ligne de la jauge de lumière entière. En outre, le système prend en charge une fonction de réinitialisation des paramètres rapide, s'adaptant de manière flexible aux exigences de traitement et aux conditions de production changeantes, améliorant considérablement l'adaptabilité de la calibre légère coupée à la machine de longueur.
Système de mesure automatique pour la jauge légère coupée à la ligne de longueur
Équipé d'un dispositif de mesure automatique de haute précision, le système affiche la longueur de coupe et la quantité de production en temps réel, garantissant que chaque produit répond aux normes de processus. À l'aide de capteurs intégrés et d'une unité de traitement des données, le système complète les inspections dimensionnelles en millisecondes et renvoie ces données au système de contrôle PLC.
Ce mode de commande en boucle fermée permet la coupe de la jauge lumineuse à la machine de longueur pour ajuster dynamiquement les paramètres de traitement en fonction des données mesurées, garantissant une précision de coupe stable dans ± 0,1 mm et améliorant considérablement la cohérence des produits.
Protections de sécurité multiples pour la jauge légère coupée en longueur
Équipé d'un mécanisme de protection double d'un dispositif d'arrêt d'urgence et d'un système d'alarme intelligent. Le circuit de sécurité utilise le PLC pour la surveillance du statut en temps réel.
Si un signal anormal est détecté, le système déclenche une fonction de protection en 0,5 seconde, empêchant efficacementGauge légère coupée sur la machinedommages et blessures corporelles.
Un système d'alarme audible et visuel indique simultanément l'emplacement de défaut, aidant les opérateurs à localiser rapidement la source du problème et à réduire le temps de réponse de défaut moyen de 40%.
Servomoteur d'alimentation pour la jauge légère coupée en longueur
Un système d'alimentation axé sur le servo avec une technologie de détection en boucle fermée atteint une précision de positionnement de ± 0,05 mm. Le servomoteur utilise un encodeur pour fournir des commentaires en temps réel sur la position d'alimentation, en comparant dynamiquement et en compensant avec la valeur prédéfinie.
Par rapport aux méthodes d'alimentation hydrauliques traditionnelles, la vitesse de réponse du système de servomotes est 60% plus rapide et prend en charge un ajustement adaptatif pour des changements soudains de l'épaisseur du matériau, ce qui le rend idéal pour la production flexible de production à grande variété et petit lots.
Soudage Traitement thermique pour la jauge légère coupée sur la machine de longueur
Toutes les soudures de structure en acier subissent un traitement de soulagement du stress dans un grand four à tremper. Ce processus réduit efficacement le stress de soudage résiduel et prolonge la durée de vie de l'équipement de plus de 30%. Les soudures non traitées sont sujettes à la fissuration de la fatigue sous des charges alternées. La température à une température constante de 580 ° C ± 10 ° C réaligne le réseau métallique, en maintenant la dureté idéale dans la plage HRC22-26, assurant une stabilité opérationnelle à long terme.

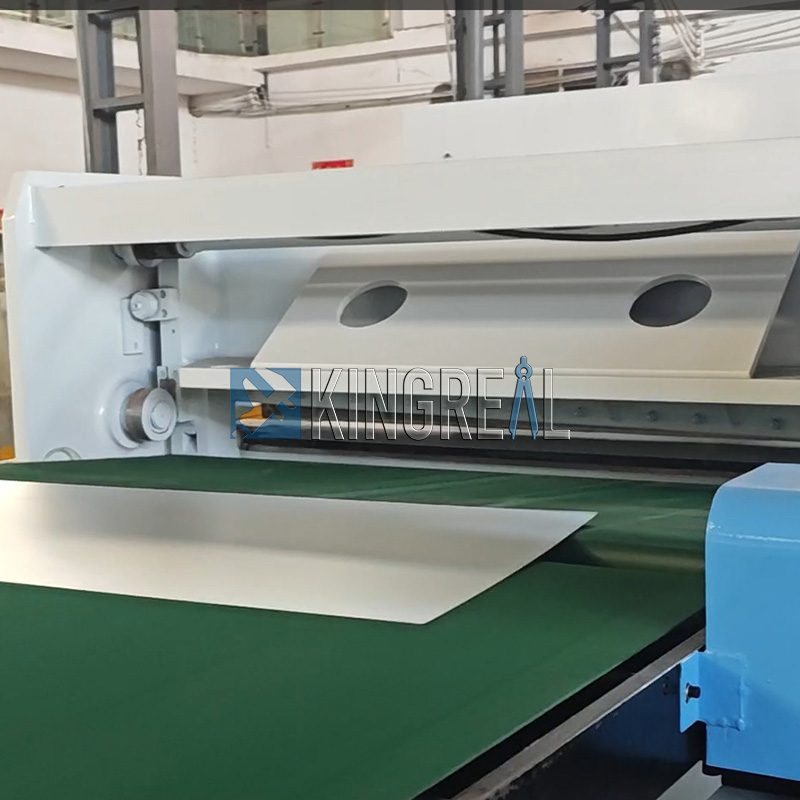

Cisaillement à haute efficacité pour la jauge légère coupée en longueur
Un système hydraulique breveté combiné à une conception de pointe optimisée atteint un taux de cisaillement à grande vitesse de 25 coupes par minute. Les lames en alliage spéciales ont une durée de vie de service trois fois celle des matériaux ordinaires et une planéité coupée de 0,02 mm / m ou moins. Des applications pratiques ont montré que cette technologie augmente la production unique de 45% tout en réduisant la consommation d'énergie de 15%. Un système de lubrification automatique en option réduit encore l'usure des outils.
