KINGREAL propose une machine de coupe à longueur avec cisaille à mouche, dont la vitesse peut atteindre 80 M/Min, peut offrir plus d'avantages de production aux clients en matière de production de métal coupé à longueur.
KINGREAL STEEL SLITTER est un fabricant et producteur spécialisé dans le domaine des lignes de coupe à longueur et s'engage à apporter des solutions optimales à ses clients.
En fonction de la capacité de découpe des métaux requise par le client, de la gamme de matières premières à traiter et des besoins de production de l'usine.

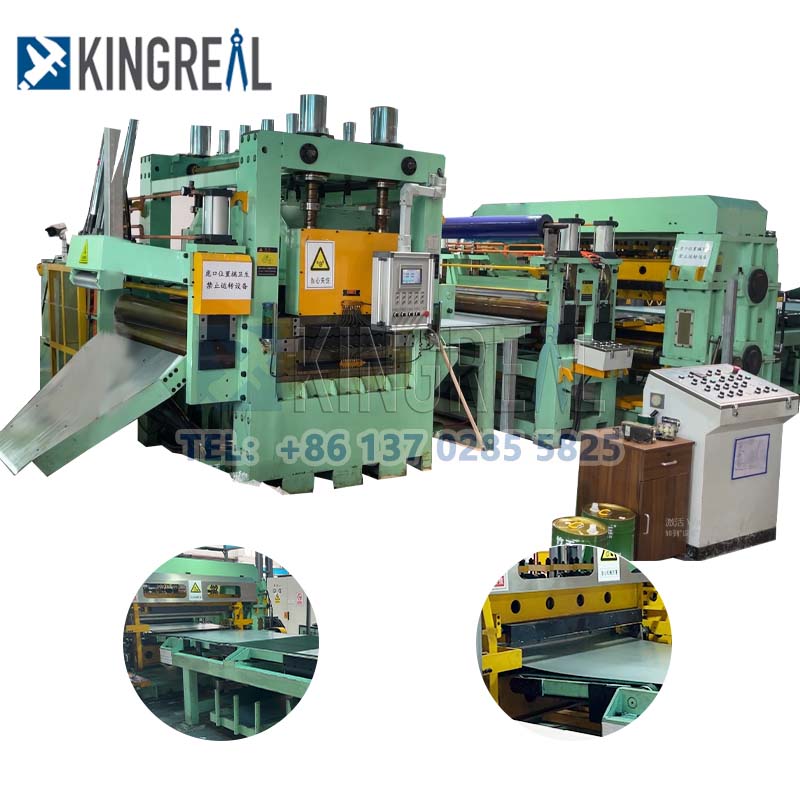

La machine de coupe à longueur avec cisaille à mouche est une machine industrielle permettant de couper des bandes métalliques continues en plaques ou en feuilles de longueurs spécifiques. Conception KINGREAL en cisaillement des mouches
réalise une coupe continue, automatique et précise de bandes métalliques sans s'arrêter pendant un mouvement à grande vitesse, dont la vitesse peut atteindre 80 M/Min. Il est principalement utilisé dans l'acier,

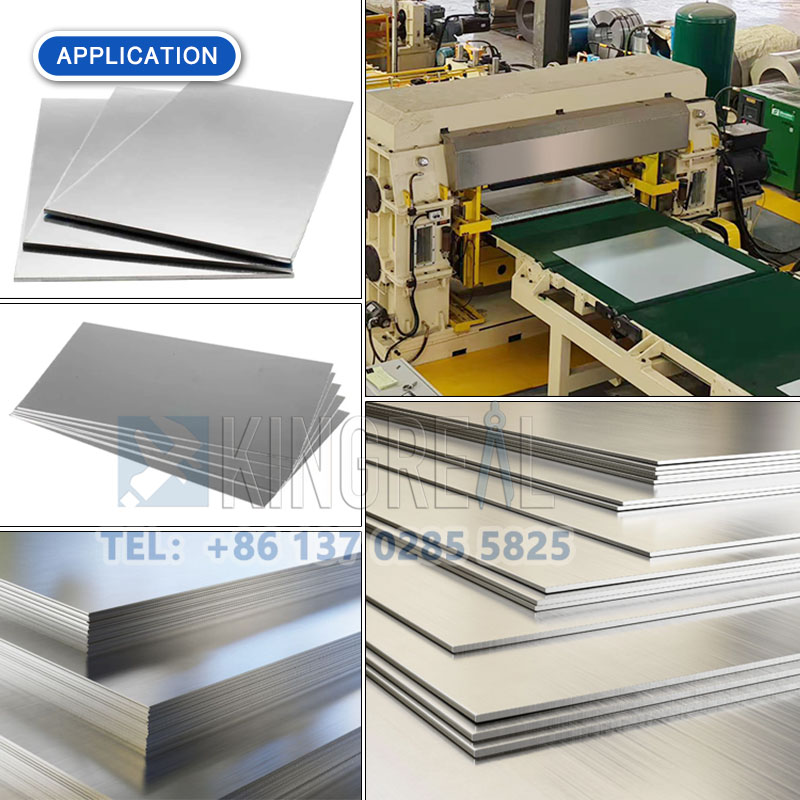

industries de transformation de l'aluminium, du cuivre et d'autres métaux, et est largement utilisé dans l'automobile, les appareils électroménagers, la construction et d'autres domaines.

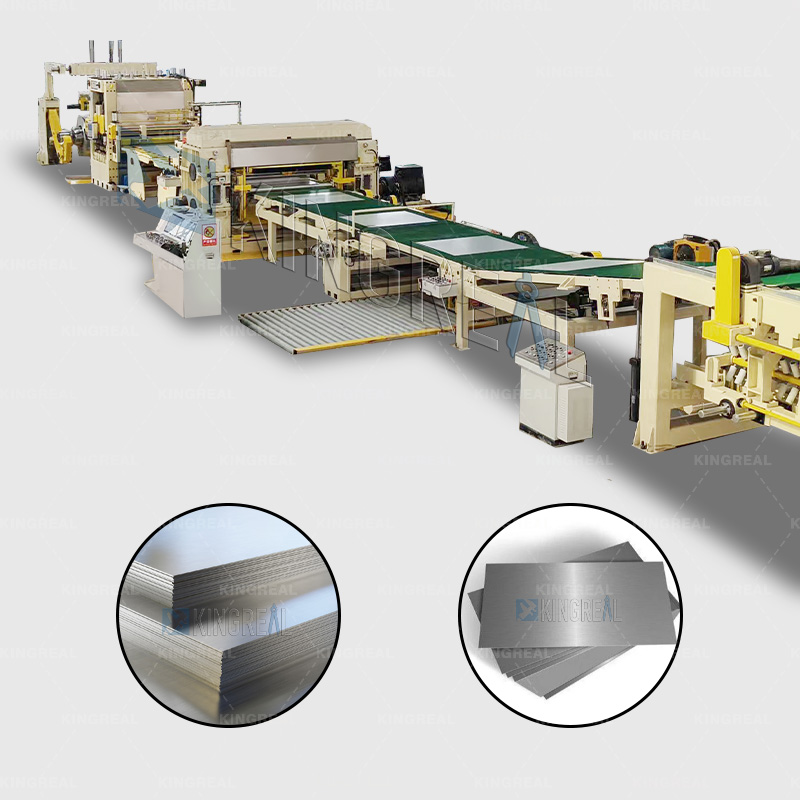

Lorsque la chaîne de production fonctionne, le dérouleur est en état d'alimentation. Une fois que le matériau en feuille entre dans la machine de nivellement de haute précision à 6 couches et 21 rouleaux pour le nivellement, il entre dans le mesureur de longueur NC par un boucleur électrique contrôlé par l'œil et un mécanisme latéral. Le mesureur de longueur NC définit la taille, puis alimente le matériau vers la machine de découpe rotative de l'étape suivante ; lorsque l'alimentation NC atteint la taille définie. La cisaille coupe le matériau en feuille, et le matériau en feuille coupé est soigneusement empilé par le dispositif de transport dans la machine d'empilage de produits et la plate-forme élévatrice de la tôle d'acier empilée peut automatiquement diminuer avec l'augmentation de la hauteur des tôles d'acier ; Lorsque la valeur définie des plaques est atteinte, la ligne de production s'arrête automatiquement. À ce moment-là, la plate-forme élévatrice sera abaissée par commande manuelle, le chariot de déchargement sera chassé et un autre chariot de déchargement sera introduit en même temps, qui entrera dans le prochain cycle de travail.

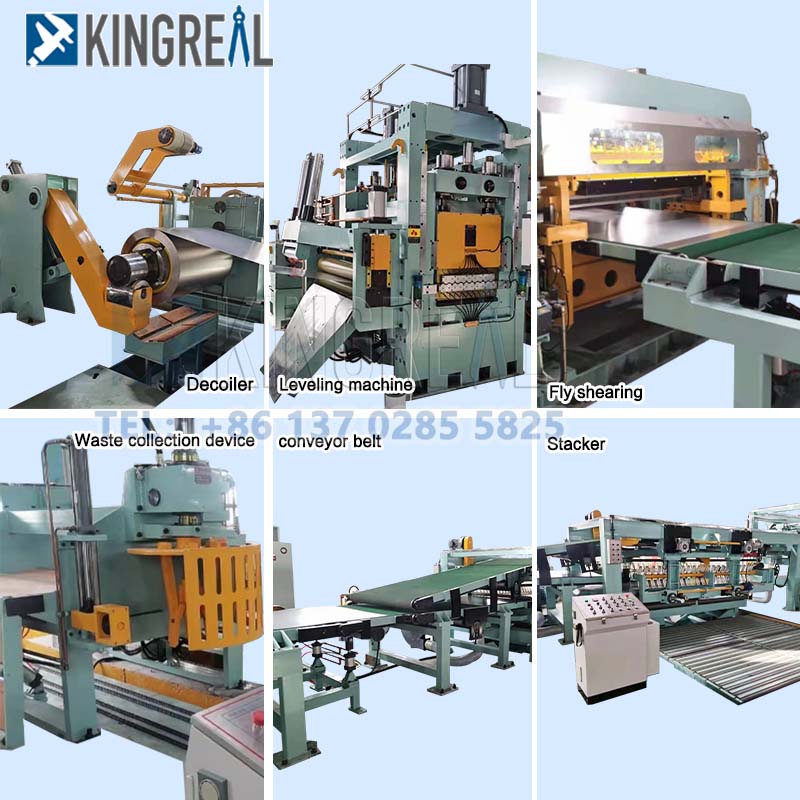

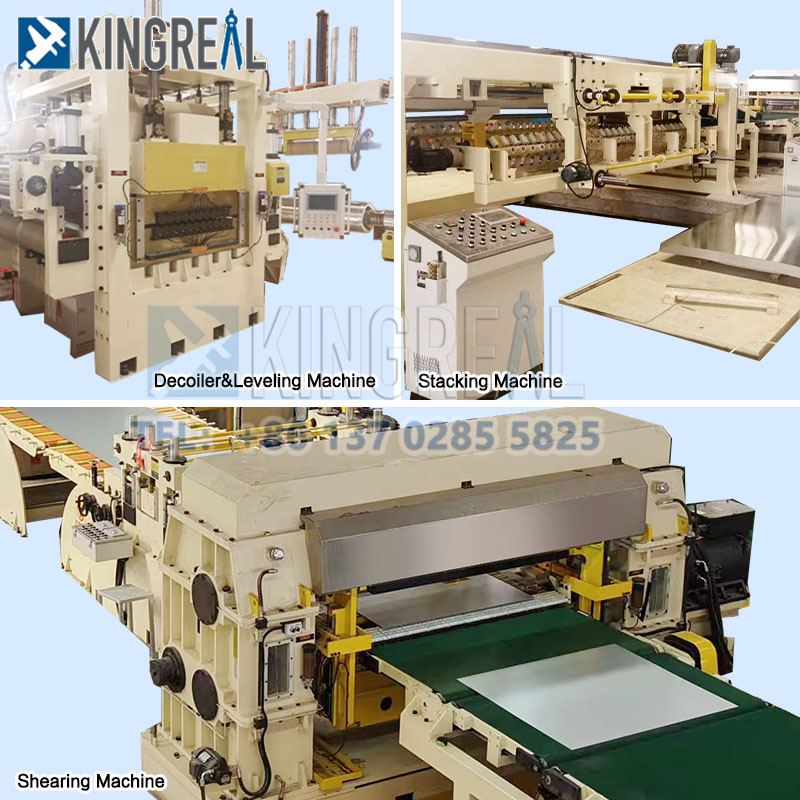

| Tableau des matières premières | 1 unité |
| Chariot pour l'alimentation | 1 unité |
| Support auxiliaire avant | 1 unité |
| Dérouleur + Dispositif de Déroulage | 1 jeu |
| Machine de nivellement à six couches + système autonettoyant des rouleaux de travail | 1 unité |
| Machine de stratification de film du côté supérieur | 1 unité |
| Boucleur court | 1 unité |
| Dispositif de guidage des côtés | 1 unité |
| Mesureur de longueur NC à pincement | 1 unité |
| Cisaille à mouches | 1 unité |
| Machine de transport | 1 unité |
| Machine d'empilage de produits | 1 unité |
| Matière première | ACIER CRC |
| Épaisseur | 0,4-3,0 mm |
| Largeur | ≤1500mm |
| Poids de la bobine | ≤ 20T |
| Longueur | 500-6000mm |
| Tolérance de longueur | L = 2 m ≤ ± 0,3 mm (2,0 mm) |
| Tolérance diagonale | L = 2 m ≤ ± 0,5 mm (2,0 mm) |
| Vitesse | 0 ~ 80 m/min (régulation de vitesse en continu) |
| Dépouiller à travers la vitesse | 0 ~ 15 m/min |
| Contrôle | Contrôle de conversion de fréquence CA |
 |
 |
 |
AavancéUn système de servocommande ou un système de contrôle de synchronisation est utilisé pour garantir tL'outil de cisaillement volant est synchronisé avec la vitesse de déplacement de la bande métallique.
Le système de contrôle est capable de surveiller et d'ajuster la vitesse de l'outil en temps réel pour s'adapter à différentes longueurs de coupe.et vitesses de bande.
Les couteaux sont généralement fabriqués en acier allié à haute résistance ou en carbure de tungstène avec une dureté et une résistance à l'usure élevées pour garantir une longue durée de vie et une qualité de coupe constante.
La forme et l'angle des couteaux sont également optimisés pour réduire la résistance à la coupe et améliorer les résultats de coupe.
Les couteaux et les porte-outils du dispositif de cisaille volante sont de conception équilibrée dynamiquement pour garantir un fonctionnement fluide dans les mouvements à grande vitesse, réduire les vibrations et améliorer la précision de coupe et la durée de vie de l'équipement.
Équipé d'un mécanisme de guidage de haute précision pour garantir que l'outil de cisaille volante maintient toujours la trajectoire et la position de coupe correctes pendant le processus de coupe, améliorant ainsi la précision de coupe.
