A il suffit de couper la ligne à longueurest un élément crucial de l'équipement de traitement de bobines, conçu pour couper les matières premières horizontalement en fonction des besoins du client et les préparer aux processus de formage ultérieurs. Le matériau traité par la ligne de coupe simple à longueur est généralement utilisé pour un seul processus de formage, tel que l'emboutissage, le pliage et le formage par étirage de tôles. Les lignes simplement coupées à longueur sont largement privilégiées en raison de leur faible encombrement et de leur aptitude au traitement de matériaux métalliques fins et légers, ce qui les rend particulièrement adaptées à la production à petite échelle ou aux nouveaux venus dans l'industrie.
Cet article détaille la configuration de base d’une simple ligne de coupe à longueur, dans l’espoir de fournir une référence précieuse.
Lignes simples de coupe à longueursont spécialement conçus pour le traitement de matériaux métalliques relativement légers. Leurs vitesses de production sont lentes et la rigidité du châssis de la machine est relativement facile à maintenir. De plus, en raison de leur faible capacité installée, les lignes simplement coupées à longueur occupent un encombrement relativement faible, ce qui les rend idéales pour la production en petits lots. Cependant, à mesure que la largeur des feuilles, l'épaisseur des matériaux et le poids des bobines augmentent, la vitesse de production accrue nécessite une augmentation significative des marges de sécurité, ce qui pose des défis en matière de conception simplifiée.
De plus, les systèmes d'alimentation et d'empilage après découpe des lignes de coupe simple à longueur varient en fonction des besoins spécifiques, ce qui entraîne des configurations diverses et des défis de standardisation. Par conséquent, comprendre la combinaison des différents équipements associés est l’une des clés pour maîtriser la configuration d’une ligne simplement coupée à longueur.

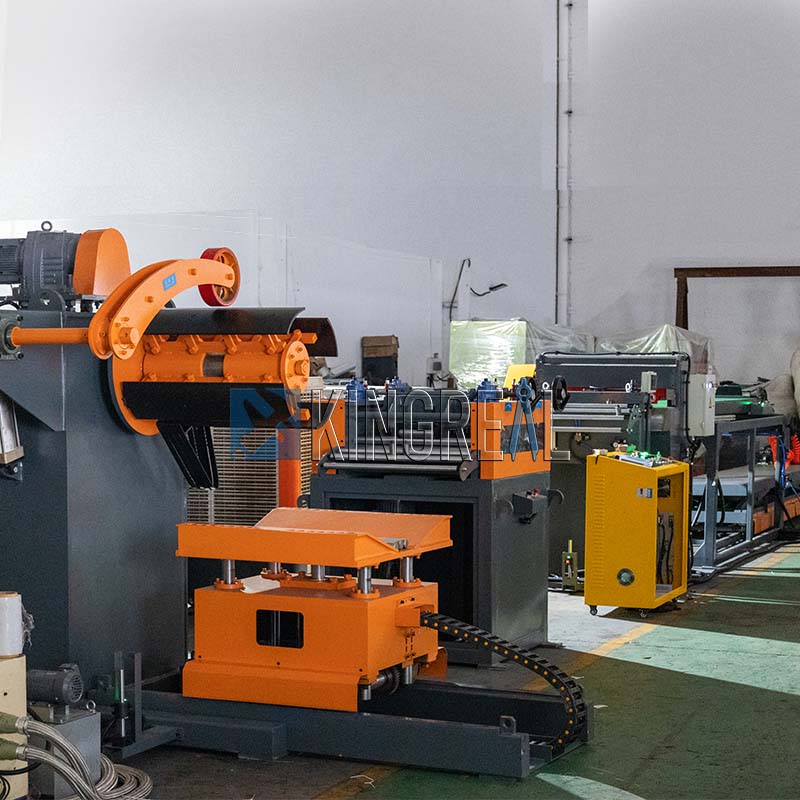

Une ligne de coupe simple à longueur se compose principalement d'un dérouleur indépendant, d'un redresseur, d'un alimentateur à rouleaux servo CNC et d'une machine de coupe à longueur. L'ensemble des processus de chargement, de déroulement, de redressage, d'alimentation et de découpe de la ligne de coupe simple à longueur sont automatisés. Pour vous aider à mieux comprendre ce type de ligne simple de coupe à longueur, une ligne simplement coupée à longueur conçue et développée par les ingénieurs de KINGREAL STEEL SLITTER a été publiée sur YouTube. Vous pouvez visualiser rapidement le contenu.
 |
 |
Lors de la production initiale des matériaux, unil suffit de couper la ligne à longueurest conçu pour conserver les fonctions de base de la ligne de production correspondante. En particulier pour les lignes simples de coupe à longueur, différentes combinaisons peuvent répondre à divers besoins de production. Par conséquent, la compréhension des besoins spécifiques du client constitue la base du développement de la configuration optimale de la machine.
● Système de chargement et de guidage du matériau pour une ligne simplement coupée à longueur
La conception du système de chargement et de guidage des matériaux d'unligne de coupe simple à longueurdépend également des caractéristiques matérielles du client. Généralement, le système de chargement de matériaux d'une ligne simplement coupée à longueur peut être une combinaison d'équipements divisés ou d'équipements deux en un (tels que GO, ML, CL, TGL, etc.). Lors de la sélection de la section de manutention des matériaux, des facteurs tels que la largeur du matériau, les diamètres intérieur et extérieur, l'épaisseur du matériau, la méthode de maintien du matériau et la capacité de charge doivent être pris en compte pour garantir une configuration de puissance appropriée et la nécessité d'un support auxiliaire.
Pour la section de correction, la conception doit sélectionner la taille et la disposition appropriées de la roue de correction en fonction de l'épaisseur du matériau, tout en déterminant également la puissance de la machine de correction en fonction de la vitesse de production. Les exigences de planéité du client influenceront également le nombre, la disposition et la méthode d'entraînement des roues de correction. En tant que fabricant de lignes de coupe à longueur simple servant le marché international, les ingénieurs de KINGREAL STEEL SLITTER ont pleinement pris en compte l'accent mis par le marché international sur la sécurité lors de la conception du support de matériau central et du contrôleur de vitesse variable de correction pour la ligne de coupe à longueur simple.
La section d'alimentation de la ligne de coupe à longueur simple est sélectionnée entièrement en fonction des exigences de coupe à longueur du client et de l'efficacité des matériaux en feuille. En fonction de la source d'alimentation, la section d'alimentation peut être configurée avec un contrôle de vitesse variable AC, un contrôle de moteur DC ou un contrôle de servomoteur. Pour les applications de coupe transversale de construction avec une mauvaise qualité de matériaux et de grandes tolérances de coupe à longueur, un circuit composé d'une alimentation de correction, d'un convertisseur de fréquence et d'un codeur de longueur peut être utilisé pour une coupe à longueur directe. Pour les matériaux plus épais et plus résistants avec des exigences de production moindres, une combinaison d'un moteur à courant continu et d'un codeur de longueur est également une bonne option. Pour les matériaux nécessitant une vitesse élevée, une capacité de production élevée et un degré élevé d’automatisation, un système de coupe à longueur servo-basé est recommandé.
● Section de cisaillement pour une ligne simplement coupée à longueur
La section de cisaillement d'une ligne de coupe simple à longueur est principalement classée en plusieurs types, y compris la cisaille à tête intégrée de la ligne de coupe simple à longueur, les cisailles mécaniques (hydrauliques) et les cisailles à grande vitesse à embrayage pneumatique (ou cisailles hydrauliques à grande vitesse). Pour les lignes simples de coupe à longueur avec de faibles exigences de production, la cisaille à tête peut être utilisée directement. Pour les lignes de coupe de métal de faible à moyenne longueur avec de larges largeurs de matériau et une large gamme d'épaisseurs, les cisailles mécaniques ou les cisailles hydrauliques sont plus adaptées. Pour les applications avec des exigences de cisaillement plus élevées et une certaine exigence de vitesse, des cisailles à grande vitesse à embrayage pneumatique ou des cisailles hydrauliques à grande vitesse doivent être envisagées.
●Méthode de collecte de produits pour une ligne de coupe simple à longueur
La méthode de collecte des produits pour unsimplementligne de coupe à longueurdépend des besoins spécifiques du client pour ce type de ligne. Les méthodes de collecte peuvent être largement classées en collecte manuelle, collecte par simple levage et palettisation automatique. Pour les équipements internes utilisant des matériaux plus fins, des longueurs de coupe plus courtes et des volumes de production inférieurs, la collecte manuelle et la palettisation sont des options courantes. Pour les lignes de coupe simple à longueur, si la longueur de coupe dépasse 600 mm et dépasse la plage de préhension manuelle, un chariot élévateur peut être envisagé pour le ramassage. Pour les producteurs de gros volumes ou les fournisseurs de matériaux qui doivent traiter des matériaux présentant de grandes variations en largeur et en longueur, la palettisation automatique est le choix optimal.
 |
 |
 |
simplicitéy couper la ligne à longueurs, en raison de leur flexibilité, de leur encombrement réduit et de leur degré élevé d'automatisation, constituent un choix idéal pour de nombreuses petites et moyennes entreprises et pour les nouveaux entrants dans l'industrie. En configurant rationnellement chaque composant, de simples lignes de coupe à longueur peuvent répondre aux besoins de traitement de divers matériaux et améliorer l'efficacité de la production. En outre, une compréhension approfondie des besoins des clients aidera les fabricants à fournir des solutions de lignes plus précises, simplement coupées à longueur, garantissant ainsi une niche sur le marché concurrentiel.
KINGREAL STEEL SLITTER espère que cet article vous aidera à comprendre la configuration de base d’une simple ligne de coupe à longueur. Si vous avez d'autres questions ou demandes de renseignements, veuillez contacter KINGREAL STEEL SLITTER pour une discussion plus approfondie.
