Coupure en acier inoxydable sur la machineest un équipement indispensable et important dans l'industrie manufacturière moderne.
Il réalise une coupe efficace et précise des bobines en acier inoxydable à travers le travail coordonné de plusieurs composants de précision.
Dans cet article, KingReal Steel Slitter discutera des composants centraux de la ligne de longueur en acier inoxydable avec vous, analysera son processus de travail et vous aidera à mieux comprendre la fonction et l'importance de la machine en acier inoxydable à la machine.
Dans le processus de travail deCoupure en acier inoxydable sur la machine, le système de manutention des matières premières est la première étape cruciale. Il est principalement composé de décoller, de machine de nivellement et de dispositif de centrage.
1.1 Demoiler pour la ligne de longueur coupée en acier inoxydable
Le décolleter est généralement divisé en type cantilever et structure de tête à double cône. Le premier convient aux bobines plus petites, tandis que la seconde est plus adaptée aux bobines plus grandes et plus lourdes. Le réglage de la vitesse de détention permet à la machine de la coupe en acier inoxydable de s'adapter à différents besoins de production.
Dans le même temps, le système de tension hydraulique et le dispositif de guidage garantissent la stabilité du matériau pendant le processus de détention pour éviter la déviation des matériaux causée par une tension inégale.
1.2 Dispositif de mise à niveau et de centrage
La machine de nivellement est une partie indispensable de la machine à longueur en acier inoxydable. Sa structure multi-rouleuse (généralement 5-11 rouleaux) peut éliminer efficacement la déformation de la vague et de flexion du matériau, garantissant que la précision de nivellement atteint ≤ 0,5 mm / m.
Le dispositif de centrage utilise des capteurs photoélectriques et des cylindres de correction hydraulique pour ajuster la position latérale de la bande en temps réel, assurant ainsi le positionnement précis des processus suivants.
La fonction principale duCoupe en acier inoxydable à la ligne de longueurest le traitement de cisaillement, donc le système d'alimentation et de dimensionnement et le groupe de machines à coupe croisée sont ses parties clés.
2.1 Système d'alimentation et de dimensionnement pour la ligne de longueur coupée en acier inoxydable
Le groupe de rouleaux d'alimentation se compose d'un rouleau actif et d'un rouleau entraîné, et la surface est recouverte d'un caoutchouc résistant à l'usure pour s'assurer que le matériau ne glisse pas pendant le processus d'alimentation.
Poussée par un servomoteur, la précision d'alimentation peut atteindre ± 0,1 mm et une alimentation à longueur fixe de 500 à 6000 mm peut être obtenue. Le déflecteur de longueur fixe adopte une vis à billes et une structure de guide linéaire, et la position est ajustée électriquement, et un contrôle en boucle fermée est formé avec un encodeur pour assurer la précision de la longueur d'alimentation.

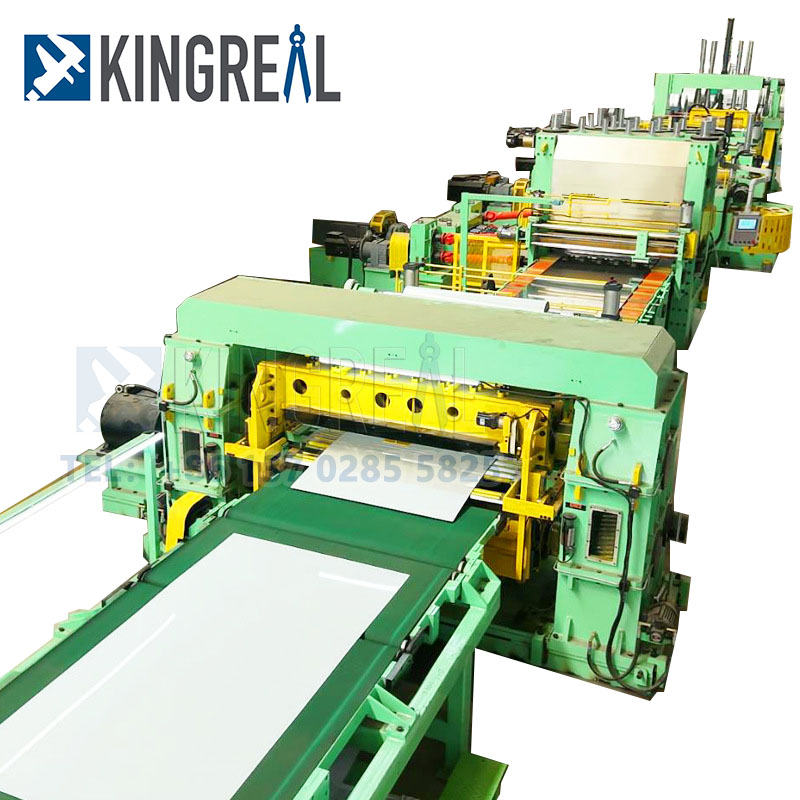

2.2 Unité de coupe croisée pour la machine à longueur en acier inoxydable

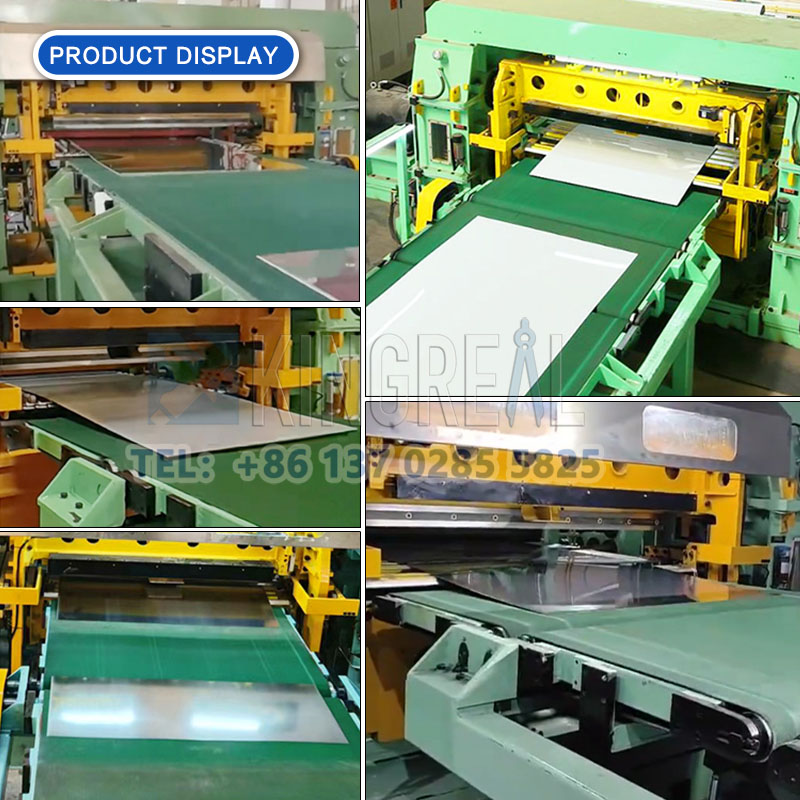

L'unité de coupe croisée est le cœur du processus de cisaillement de la ligne de longueur coupée en acier inoxydable.
Il se compose d'un arbre de lame supérieure, d'un arbre de lame inférieur et d'un dispositif de pressage hydraulique. Le matériau de la lame est généralement CR12MOV, avec une dureté de HRC58-62.
La vitesse de cisaillement peut atteindre 10 à 60 fois / minute, et elle peut traiter les plaques d'une épaisseur de 0,1 à 6 mm. Le mécanisme de réglage de l'espace permet un réglage manuel ou électrique de l'écart de lame pour assurer des normes élevées de qualité de cisaillement.
 |
 |
Dans le travail duCoupure en acier inoxydable sur la machine, La manipulation des déchets est aussi importante que l'empilement des produits finis.
3.1 Cissements et collecte des déchets
Le cisaillement du fil de bord est un appareil installé des deux côtés de l'unité de cisaillement, qui peut cisaillement des déchets de bord dans de petits segments de 50 à 100 mm et l'envoyer dans la boîte de collecte des puces via la courroie du convoyeur.
De plus, le concasseur (facultatif) effectue un écrasement secondaire sur les déchets de plaque épais et la taille des particules est contrôlée à ≤ 100 mm pour le recyclage ultérieur.

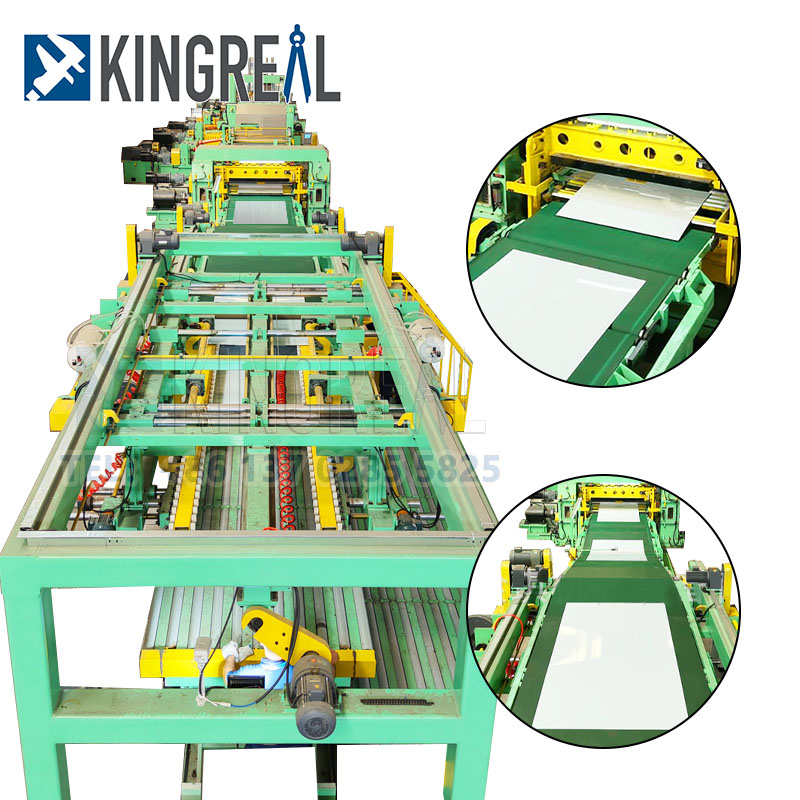

3.2 Dispositif d'empilement pour la ligne coupée en acier inoxydable
Le dispositif d'empilement assure la gestion efficace des produits finis. La vitesse du tapis roulant est ajustée à 0,5 à 2 m, et la couche de caoutchouc antidérapante à la surface empêche le produit fini de glisser.
Le mécanisme d'empilement se compose d'une plate-forme de levage, d'une plaque de poussée et d'une chicane de positionnement, qui peut empiler automatiquement plusieurs couches de produits finis (hauteur ≤ 1,5 m), et est équipé d'un capteur de pesée pour surveiller le poids des produits finis pour assurer l'empilement standardisé des produits finis.
Le système hydraulique et le système de contrôle électrique sont les sources d'alimentation pour assurer le fonctionnement efficace et stable duCoupure en acier inoxydable sur la machine.
4.1 Système hydraulique pour la ligne de longueur coupée en acier inoxydable
L'unité d'alimentation du système hydraulique se compose d'une pompe hydraulique, d'un réservoir d'huile et d'un refroidisseur, qui fournit de l'énergie pour la tension de se dérouler, le dispositif pressant, etc.
Le choix de la pompe hydraulique (comme une pompe à engrenages ou une pompe à guisaï) affecte le débit du système hydraulique (20-100L / min), tandis que la capacité du réservoir d'huile (500-2000L) affecte la stabilité du système.
La coopération des actionneurs tels que les cylindres hydrauliques et les valves proportionnelles réalise un contrôle précis de l'action.
4.2 Système de commande électrique pour la ligne de longueur en acier inoxydable
Le système de contrôle électrique adopte généralement Siemens ou Mitsubishi Brand PLC, le service de service intégré, le convertisseur de fréquence et l'interface humaine-machine (HMD), qui peuvent définir les paramètres de processus et surveiller l'état de fonctionnement de la coupe en acier inoxydable en temps réel.
Le réseau de capteurs comprend des encodeurs, des capteurs de tension et des commutateurs photoélectriques, etc., formant une commande en boucle fermée pour assurer le fonctionnement automatique de la ligne de longueur en acier inoxydable.
En plus des composants centraux, leCoupure en acier inoxydable sur la machineest également équipé d'une variété de dispositifs auxiliaires pour améliorer l'efficacité de la production et la sécurité.
5.1 Système d'élimination de la poussière pour la ligne de longueur coupée en acier inoxydable
Le système d'élimination des poussières élimine les débris de la surface de la feuille à travers un aspirateur ou un ventilateur pour éviter la contamination du produit fini, améliorant ainsi la qualité et l'apparence du produit.
5.2 Dispositif de protection de sécurité pour la ligne de longueur coupée en acier inoxydable
Les dispositifs de protection de la sécurité sont des mesures importantes pour assurer la sécurité des opérateurs, y compris les boutons d'arrêt d'urgence, les rideaux de lumière de sécurité, les couvertures de protection, etc. Ces dispositifs peuvent répondre aux urgences en temps opportun et éviter les accidents de sécurité.
5.3 Système de lubrification pour la machine à longueur en acier inoxydable
Le système de lubrification utilise un dispositif d'alimentation en huile automatique pour lubrifier les rails de guidage, les vis de plomb et d'autres composants régulièrement pour réduire l'usure et augmenter la durée de vie de la ligne de longueur en acier inoxydable.
 |
 |
La conception de précision et le fonctionnement efficace des composants centraux duCoupe en acier inoxydable à la ligne de longueursont la base pour réaliser une coupe précise des bobines en acier inoxydable.
Grâce à une analyse complète du traitement des matières premières, du traitement du cisaillement, du traitement des déchets, du contrôle hydraulique et électrique, et des dispositifs auxiliaires, nous pouvons voir que la machine en acier inoxydable à la machine joue non seulement un rôle important dans l'industrie manufacturière, mais apporte également des contributions positives à l'amélioration de l'efficacité de la production, à la sécurité et à la réduction des coûts.
Dans le développement futur, la technologie de la ligne de longueur en acier inoxydable se poursuivra, et la tendance de l'intelligence et de l'automatisation favorisera davantage l'expansion de ses zones d'application.
J'espère que cet article peut vous aider à avoir une compréhension plus approfondie des composants principaux de la machine à longueur en acier inoxydable et de son importance dans la fabrication moderne.
