Il y a beaucoup de feuilles de trous métalliques sur le marché, et une série de produits est traitée en fonction de celle-ci. Alors, comment sont fabriqués ces feuilles de trous en métal?

1. Ligne de perforation des bobines

Les feuilles de trous en métal sont fabriquées parligne de perforation de la bobine. Le processus d'estampage implique plusieurs étapes, notamment la coupe, le poinçonnage, la flexion et la formation. Pendant le processus de poinçonnage, le punch en tôle coupe la forme requise de la feuille métallique. La forme de punch et l'ouverture varient, qui peuvent être réalisées en remplaçant différentes matrices de poinçonnage.

Par rapport à d'autres équipements mécaniques, la machine perforée en métal présente les avantages d'une vitesse de traitement rapide, d'une précision de traitement élevée et d'une formation rapide unique.

2. Processus de production de la ligne de perforation des bobines

(1)Préparation des matières premières

- Sélection des matériaux:Sélectionnez des plaques métalliques appropriées, des plaques métalliques appropriées sont en acier inoxydable, en alliage en aluminium, en plaque de fer, etc. L'épaisseur, la largeur et la longueur du matériau doivent être sélectionnées en fonction des besoins des clients et des exigences du produit.

- Coupe de matériau:Si la taille de la plaque métallique est grande, elle doit être initialement coupée par une machine de cisaillement ou un autre équipement pour faire en sorte que la plaque respecte la taille requise pour le coup de poing.

(2)Système d'alimentation

- La plaque métallique préparée est introduite dans lemachine perforée en métalà travers un système d'alimentation automatique. Ce processus peut impliquer des rouleaux ou des ceintures de convoyeur pour s'assurer que la feuille de métaux est transférée en douceur au processus suivant.

- Le système d'alimentation est généralement équipé de capteurs de précision pour détecter l'arrivée de la feuille et s'assurer que chaque feuille pénètre dans la position correcte de la ligne de perforation de la bobine.

(3)Fonctionnement de la machine perforée en métal

- Réglez les paramètres de poinçonnage:Réglez les paramètres de travail de la ligne de perforation de la bobine en fonction des exigences de conception, y compris le diamètre des trous, l'espacement des trous, la vitesse de poinçonnage, etc.

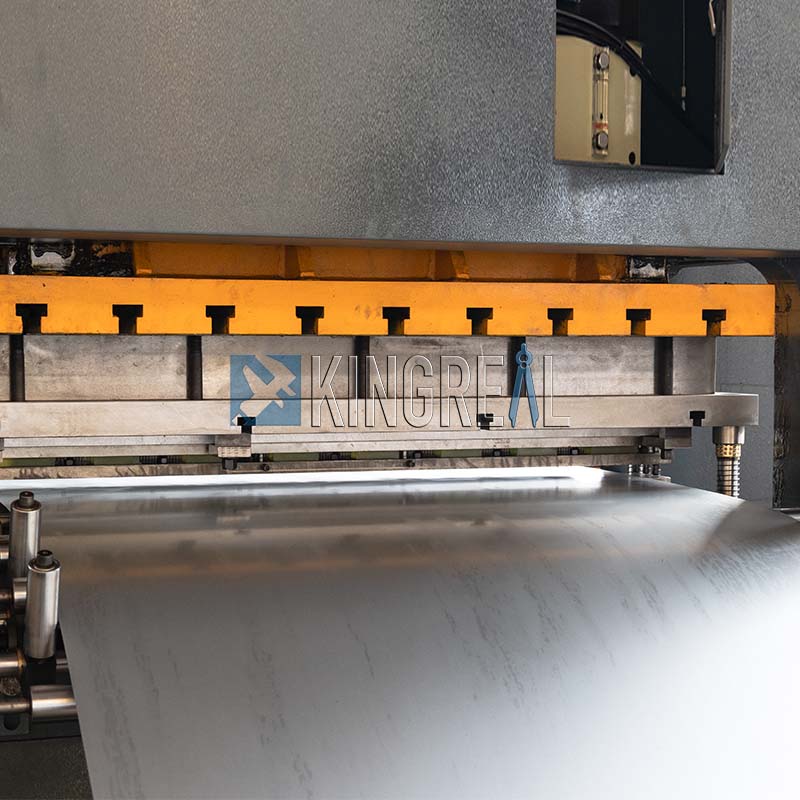

- Processus de poinçonnage:Une fois que la feuille métallique pénètre dans la machine perforée en métal, la machine frappe la feuille métallique à travers la matrice pour former une forme de trou prédéfini. La ligne de perforation de la bobine peut effectuer des opérations de poinçonnage uniques ou multiples et choisir le processus approprié en fonction des besoins de production.

- Punching à un trou unique:Poinçonner un trou à la fois, adapté aux types de trous plus simples.

- Punching multi-trous:Plusieurs trous sont perforés en même temps, adaptés à la production de masse et à l'amélioration de l'efficacité de la production.

- Réglage automatique:Certaines lignes de perforation de bobine haut de gamme ont également la fonction de régler automatiquement la matrice et la pression pour faire face aux plaques métalliques de différentes épaisseurs et matériaux.

(4) Détection de position du trou et contrôle de la qualité

- Pendant le processus de poinçonnage, une détection de position de trou en temps réel est nécessaire pour garantir que la précision et la position des trous répondent aux exigences de conception. Le système de détection automatisé peut rapidement identifier la taille et la position des trous et effectuer des ajustements en temps opportun en cas de déviation.

- Certaines lignes de production peuvent également être équipées d'un équipement d'inspection visuelle pour effectuer des inspections précises sur les trous de chaque plaque métallique pour s'assurer qu'il n'y a pas de défauts.

(5) Système d'alimentation

- Après coup de poing, la feuille de métaux est envoyée via le système d'alimentation. Le système d'alimentation est généralement équipé d'un dispositif de décharge automatique pour s'assurer que la feuille de métaux traitée est retirée rapidement et en toute sécurité.

- Certaines lignes de poinçonnage sont également équipées d'un système de tri qui peut séparer différents types de feuilles en fonction des différentes exigences de traitement.

(6) processus de post-traitement

- Déburrencer:La feuille perforée peut avoir des bavures, qui doivent être déburrées pour s'assurer que le bord de la feuille est lisse et éviter que les bavures nettent d'affecter le traitement ultérieur.

- Nettoyage et inspection:Après le déburlateur, la feuille peut également devoir être nettoyée pour éliminer les impuretés telles que les puces métalliques et l'huile générées pendant le processus d'estampage pour assurer la qualité du produit.

(7) Emballage et stockage

-Apack les feuilles de métal qui ont été perforées et post-traitées, marquent les spécifications du produit, la quantité et d'autres informations, et se préparent à expédier aux clients ou à entrer dans le lien de production en aval.

3. Machine perforée en métal de Slitter en acier kingreal

Slitter en acier kingréalligne de perforation de la bobinePeut répondre aux différents besoins de production des clients et peut fournir aux clients des lignes de perforation du plafond métallique, des lignes de production de rembobinage perforées en bobine et des lignes de production de coupe perforées à bobine en tôle.

Parmi eux, la ligne de perforation du plafond métallique peut être utilisée avec la ligne de production de plafond métallique pour produire des plafonds perforés en métal. La ligne de production de rembobinage perforée de la bobine doit équiper la ligne de production d'une machine de rembobinage, qui est enroulée une fois le coup de poing de la feuille terminée, et peut être transformée en produits tels que les éléments de filtre de poinçonnage. La ligne de production de coupe perforée de la bobine en métaux doit ajouter une station de coupe après que la feuille est perforée et couper la feuille perforée dans la longueur requise par le client.

(1)Decoiler avec chariot d'alimentation. Slitter en acier kingréalmachine perforée en métalest équipé d'un chariot d'alimentation. Lorsque la bobine métallique est placée sur le chariot d'alimentation, elle sera automatiquement transportée vers le décolleter pour compléter le détente, le temps d'économie et la main-d'œuvre pour charger des bobines métalliques et l'amélioration de l'automatisation de la ligne de perforation de la bobine.

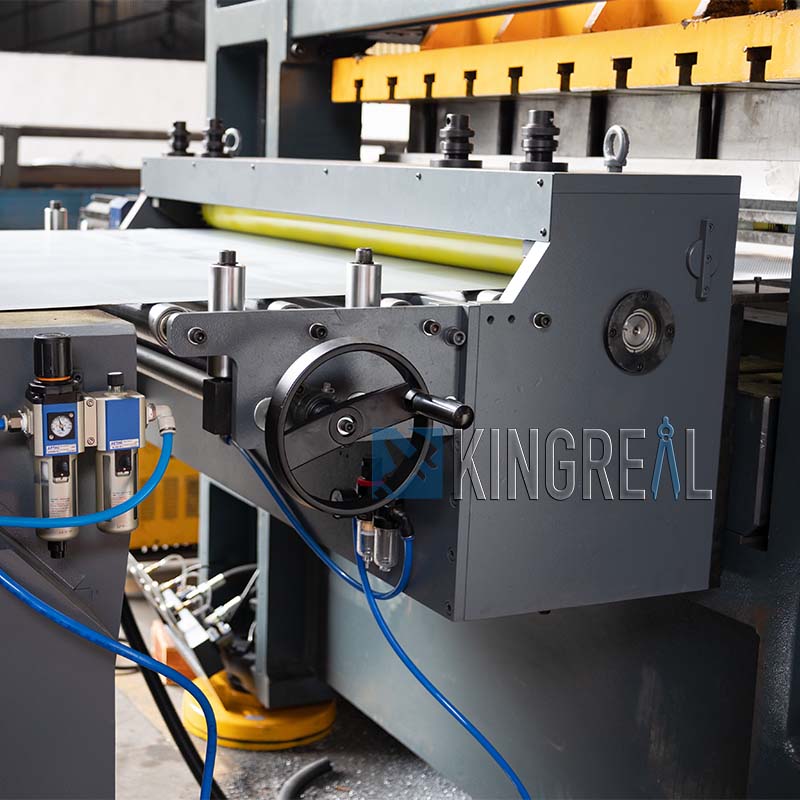

(2)Machine de nivellement de précision. KingReal Steel Slitter équipe la ligne de perforation de la bobine d'un lisseur de précision, qui est composé de 9 rouleaux, 4 rouleaux supérieurs et 5 rouleaux inférieurs. Le dispositif de mise à niveau peut niveler la bobine, rendre la surface lisse et améliorer la précision de punch.

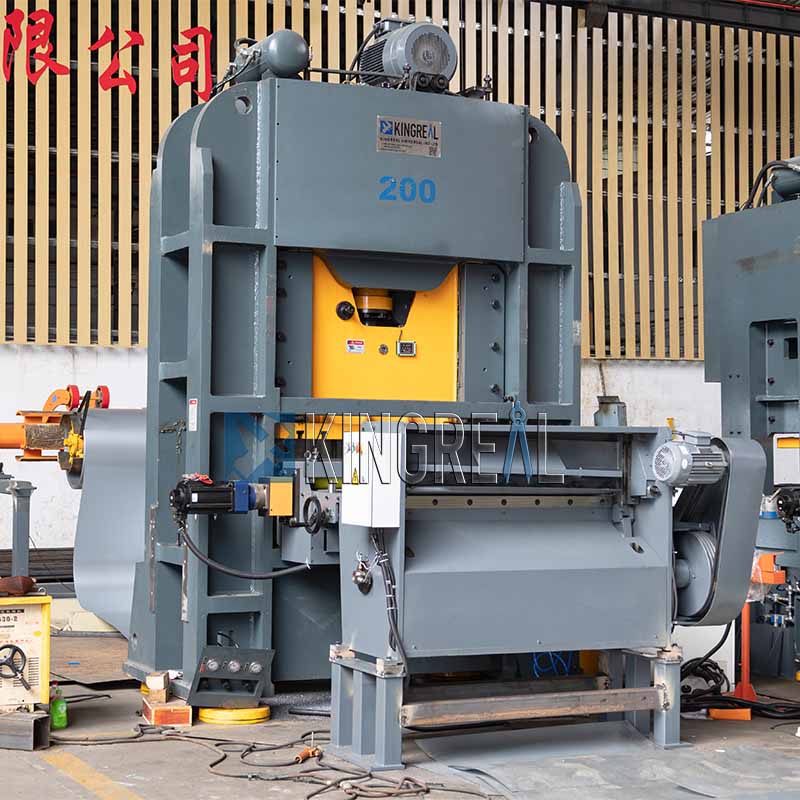

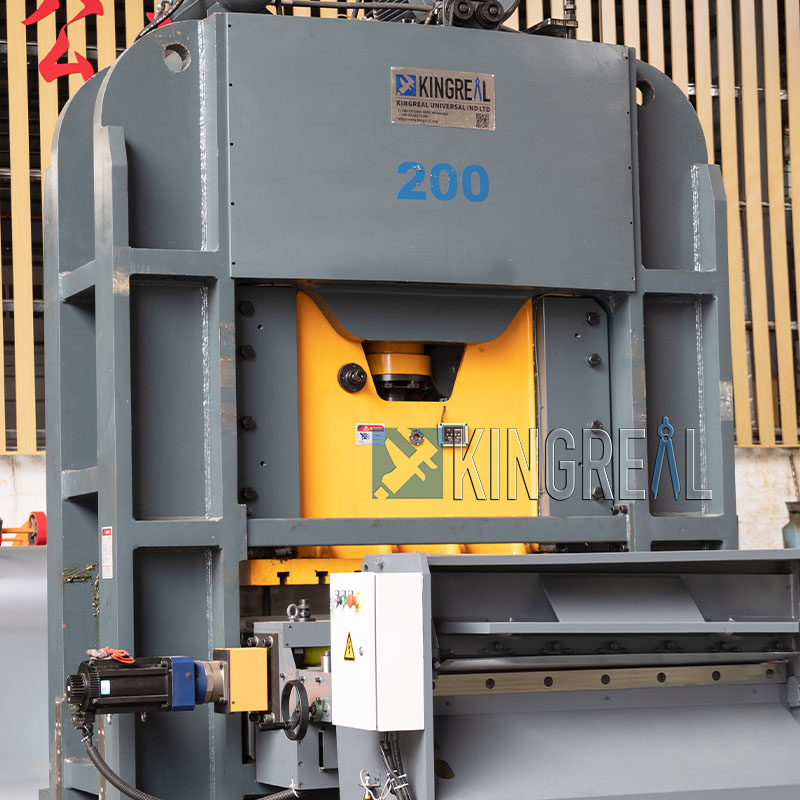

(3)Ligne de perforation de la bobine à grande vitesse. Slitter en acier kingrealmachine perforée en métalpeut atteindre 100-180spm. Et cette machine a un système de freinage pneumatique pour un coup de poing à grande vitesse et précis, et est équipé d'un moule DC53 durable pour assurer la précision pendant le fonctionnement continu.

(4) Le couliller en acier KingReal est capable de fournirDies de poinçonnage personnalisésSelon les dessins de conception du client pour répondre à une variété de types de trous différents et de diamètres de trou. Qu'il s'agisse de trous ronds, carrés, rectangulaires ou de forme spéciale, le slitter en acier kingreal peut fournir des solutions professionnelles pour répondre aux besoins de poinçonnage de divers produits.
