Machine de tranche en métal

Fournir la machine à trancher en métal, ligne de relâchement des bobines pour aider les clients à terminer le processus de tranche de précision et de rembobinage des bobines métalliques. Les machines à fente métallique produisent divers types de bobines métalliques pour le traitement secondaire, qui sont utilisées pour les ventes de marché ou pour la production de produits métalliques dans leurs propres usines. La machine à trancher en métal de slitter kingreal en acier peut être personnalisée en fonction des besoins de production du client, de la détention, du nivellement, de la tranche, de la ferraille l'enroulement au dispositif de la machine de collecte.

envoyer une demande    Téléchargement PDF

Description du produit



Vidéo sur la machine à trancher en métal

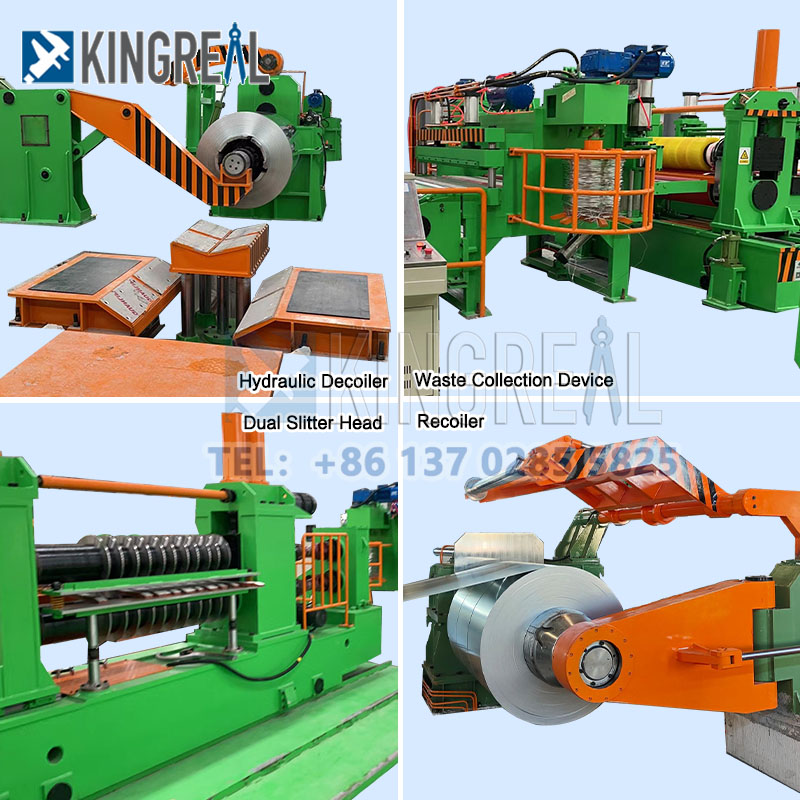

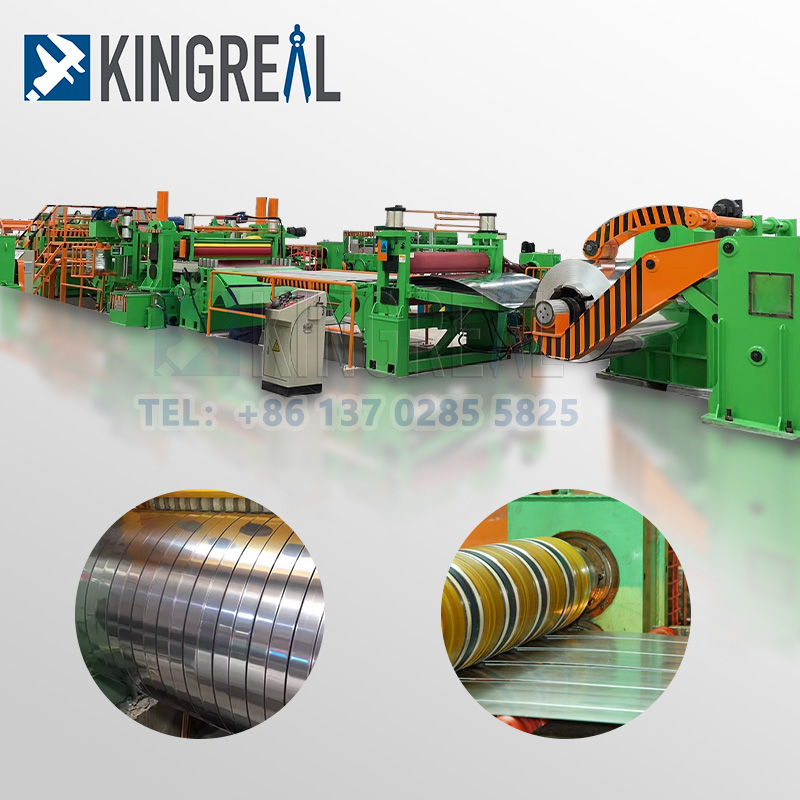

KingReal Steel Slitter Fournit Solution entière pour la machine à trancher en métal

metal slitting machine

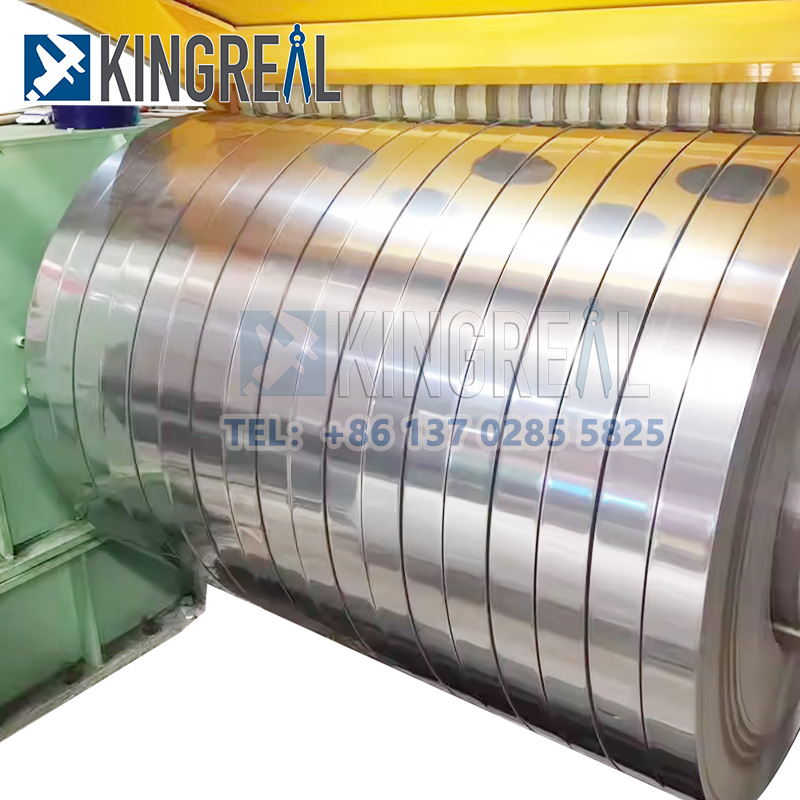

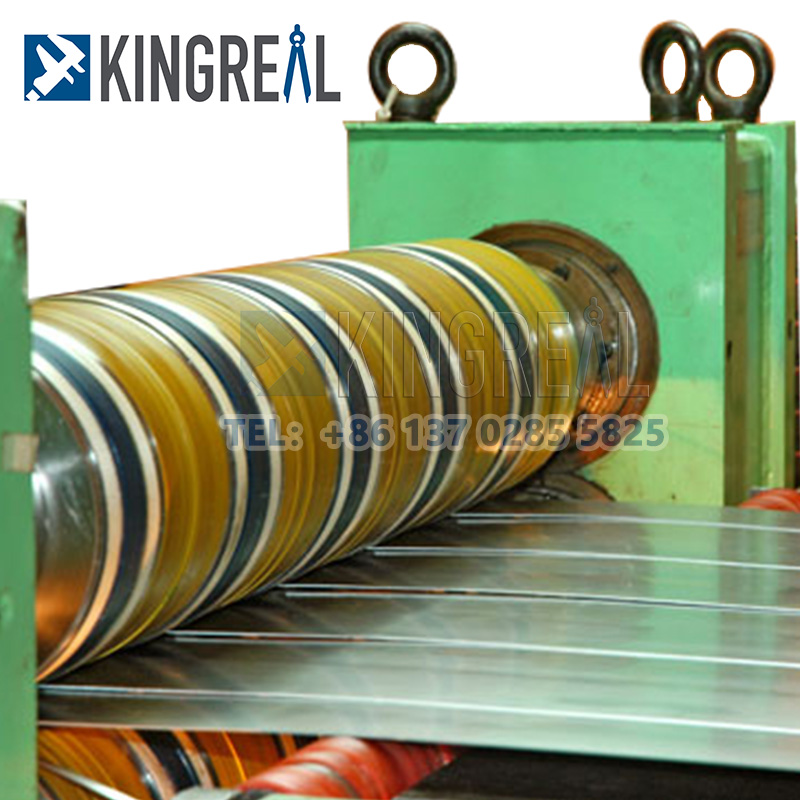

La machine à trancher en métal slignant kingreal en acier peut produire des bandes étroites de largeurs spécifiques au client à partir d'acier, d'acier inoxydable, d'aluminium, de cuivre et d'autres matériaux métalliques avec une gamme d'épaisseur de 0,2 à 16 mm. Il peut fendre jusqu'à 40 bandes simultanément. La vitesse de production de la machine à trancher métallique est réglable, atteignant un maximum de 230 m / min.


La machine à trancher métallique a les principales fonctions de décolleter, de lisseur, de tranche de bobine, de tension de la courroie et de rembobinage. L'équipement de travail principal de la machine à tranchants métalliques comprend un chariot d'alimentation, une machine de se dérouler, une machine de nivellement et une alimentation, une boucle avant, une machine à trancher en métal et une alimentation, une machine de collecte des bords de déchets, une boucle arrière, une machine de tension de la courroie, une machine à enrouler, une prise en charge auxiliaire, un dispositif de déchargement, un système hydraulique, un système électrique, etc.


Kingreal Steel Slitter Metal Line Ligne adopte le contrôle centralisé PLC et l'affichage d'interface de machine humaine. Il s'agit d'un système de contrôle électronique dominé par des marques telles que Siemens et Schneider, qui peuvent être librement définies en fonction de la quantité de commande de l'utilisateur, du nombre de bandes, différentes spécifications de bande, de la vitesse de la bande et d'autres paramètres.


Détail technique de la machine à trancher en métal

metal slitting line


1. Produit de bobine en acier

Matière première: GI / acier au carbone

Épaisseur du matériau: 0,25-2 mm (comme demande)

Poids de la bobine: ≤ 10 tonnes

Largeur de la bobine: 500-1500 mm

Équipement de slitter à tôles en métal en tôle de slipte en métal simple en acier simple


2. décoler hydraulique de la ligne de tranchage métallique

Utilisation: Soutenez la bobine et les entraînements hydrauliques qu'il se dilate et rétrécisse. Téléchargement activement la bobine.

Type de travail: hydraulique

Capacité de chargement: 20 tonnes

Composant: base, système de rupture, arbre principal, cadre de machine, type de contreclassage diagonal Expander et rétrécir le système, pompe à huile hydraulique, moteur, système de bobine de presse, etc.

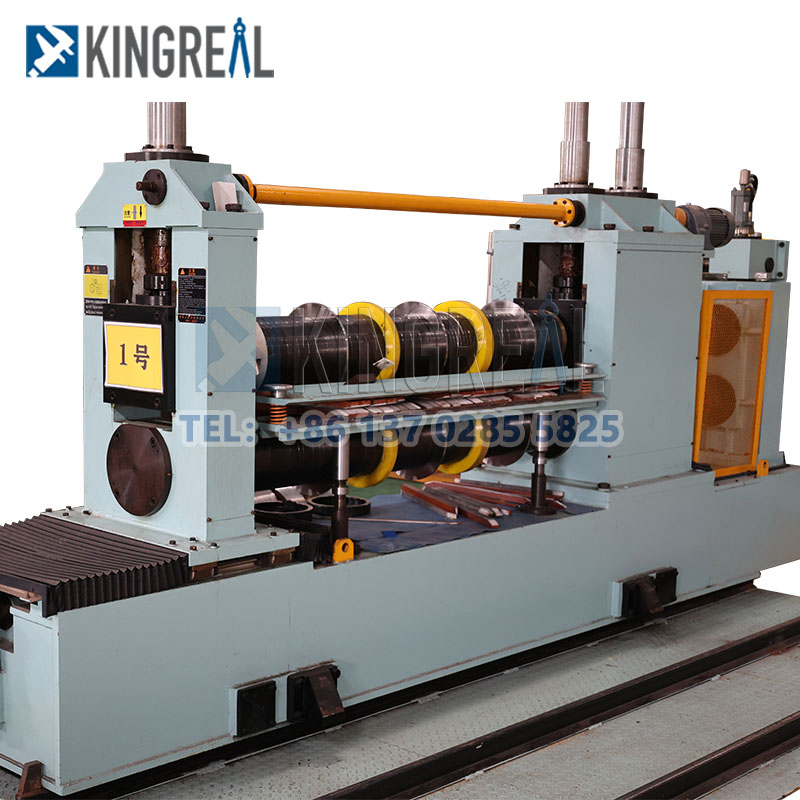

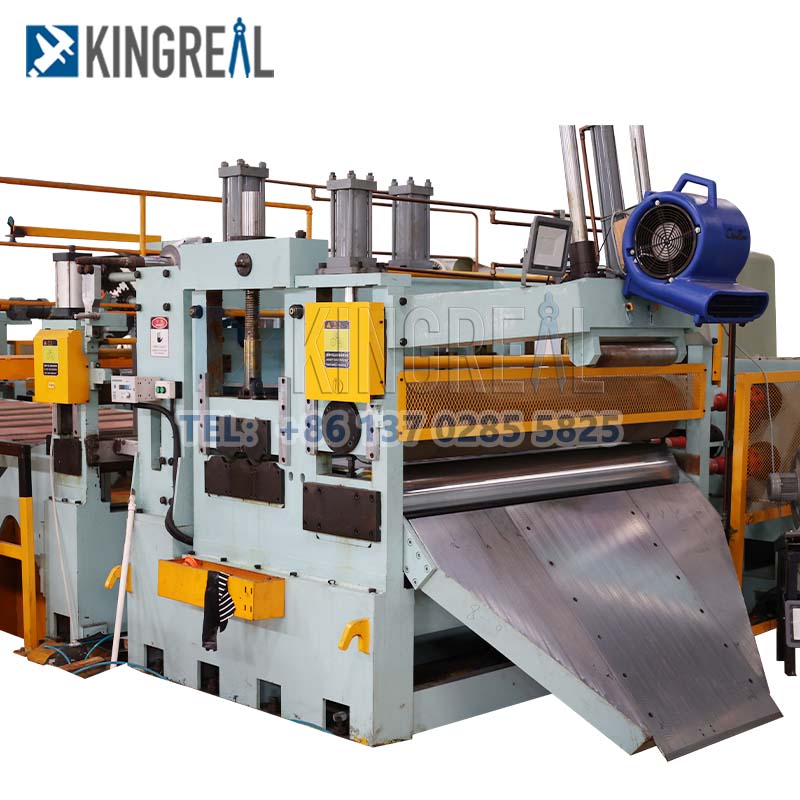

3. MACHINE MAINTÉ MATAL METAL

Utilisation: machine à trancher métal principale

a un dispositif de guidage de chaque côté et alimenter la brosse d'essuyage, pour terminer les bandes et les empêcher de sauter et d'améliorer la précision de la tranche.

Le système de fente métallique a un cisaillement actif et de tirer le cisaillement et peut les changer répondant à toutes les besoins de précision avec une épaisseur différente.

Diamètre de l'arbre de coupe: φ 150 mm

Matériau d'arbre de coupe: 40 Cr avec traitement de trempe

Matériau de coupe: 9crsi

Précision de tranche de métal: ≤ ± 0,05 mm


4.Partime de rembobinage de tranchets métalliques

Utilisation: le dispositif de rembobinage de la tranche de métal coopère avec les bandes en acier finies après la première pré-division et la deuxième division pour assurer la qualité uniforme et serrée du recul. Reculling Tension réglable, vitesse de recul réglable.

Capacité de chargement: 10 tonnes

Diamètre du trou intérieur: φ508 mm

Composant: base, arbre principal, cadre de machine, type de contreventement diagonal hydraulique Expansion et rétrécissement, moteur à vitesse réglable (45 kW), réducteur, bie à vis, arbre de division, etc.


Options de configuration en option pour la ligne de slitter métallique

1. levier de précision élevé pour la ligne de tranche métallique

La machine à nivellement de la machine à tranchants métalliques est un appareil utilisé pour niveler des plaques en acier inégales. La machine de nivellement adopte une structure à rouleaux à couche unique avec 2 rouleaux supérieurs et 3 inférieurs.


Chaque rouleau de mise à niveau de la machine de nivellement de la machine à tranchants métalliques est fini, tempéré, chromé et sol pour assurer la dureté et la finition de surface, et pour obtenir le meilleur effet de nivellement. Les rouleaux de mise à niveau sont conduits indépendamment par la boîte de vitesses de distribution à travers des accouplements universels, et la machine unique peut avancer et s'inverser.


coil slitting line-1

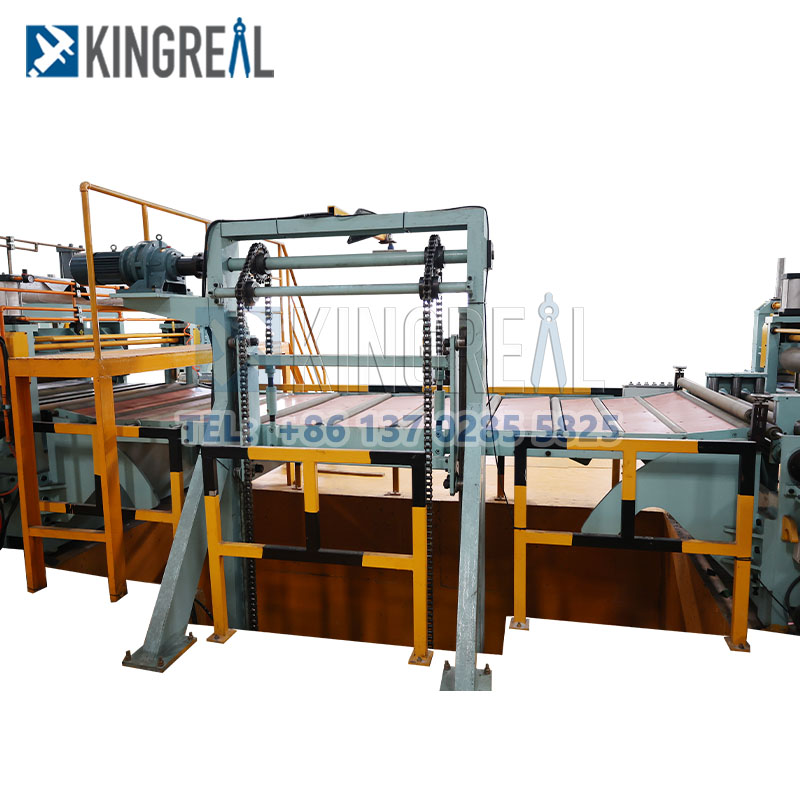

2. Bridge de LOOP pour la machine à trancher en métal

Le pont en boucle pour la machine à trancher métallique est utilisé pour contrôler la synchronisation et la tampon de la vitesse de la ceinture en acier entre le coulissant et le mangeoire. La table est en plaque de nylon pour s'assurer que la surface de la plaque ne sera pas rayée. Trois paires d'yeux électriques contrôlent la position de la courroie en acier dans la fosse de boucle pour maintenir une capacité de stockage suffisante dans la fosse.


Sur la base de l'épaisseur de la bobine et de la zone d'usine du client, le pont en boucle pour la machine à trancher en métal sera disponible en option pour que les clients choisissent


coil slitting line-2

3. Machine de serrage de la machine à trancher métallique

La machine de serrage de la machine à trancher en métal peut être utilisée pour la machine à enrouler pour couper en sections et gérer avec flexible le problème de l'enroulement de grands et petits rouleaux. Préparez-vous au processus ultérieur. Il est entraîné par un cylindre d'huile.


Lors de la coupe de plaques de différentes épaisseurs, l'écart entre les lames des ciseaux peut être ajusté manuellement. Les lames des ciseaux à quatre côtés peuvent être remplacées et utilisées alternativement. Couper de haut en bas.


coil slitting line-3


Quel est l'avantage de la machine à trancher en métal?


1. Répondre à divers besoins de traitement des bobines.

La machine à trancher en métal de glissière en acier kingreal peut traiter la bobine en aluminium, la bobine en acier inoxydable, la bobine galvanisée, la bobine en acier en silicium et la bobine roulée à chaud, etc., avec une gamme d'épaisseur de 0,2-16 mm et une largeur de bobine de 600-2500 mm. Il peut être glissé dans des largeurs spécifiées en fonction des besoins de traitement du client et enfin enroulé.Prensons-nous vos paramètres de bobine, et KingReal Steel Slitter vous aidera à concevoir les solutions de dessins de la ligne de production et de technologie de production.


2. Ligne de tranche de métal à vitesse haute.

La machine à trancher en métal slignant kingreal en acier peut atteindre 150 m / min à 200 m / min, la conception de la machine à tranchants métalliques à haut débit peut aider les clients en usine de traitement de grande envergure à améliorer efficacement l'efficacité de la production et à créer des bénéfices plus élevés. KingReal Steel Slitter a augmenté la vitesse de production de la machine à trancher des métaux en ajoutant des fonctions entièrement automatisées à la configuration du siège du couteau, en détendant et en remboursant les dispositifs auxiliaires, etc.


3.Provisionnez le service d'installation de la machine à fente métallique.

KingReal Steel Slitter a formé une équipe professionnelle de l'ingénieur après-vente pour aider à l'assemblage, à l'installation et à la mise en service de la ligne de tranche de métal, en veillant à ce que les clients puissent exécuter la ligne de tranche de métal en douceur. Dans le même temps, nous fournissons des conseils professionnels de fonctionnement et de maintenance de la machine à trancher métallique aux opérateurs de l'usine du client.


metal coil slitter-1
metal coil slitter-2


FAQ de la ligne de tranche de métal associée


1. Comment obtenir une citation complète pour la machine à trancher en métal?

KingReal Steel Slitter a une équipe technique professionnelle pour suivre les besoins de traitement des bobines des clients et des dessins de conception et des solutions techniques pour les machines à fente métallique. Veuillez fournir les matières premières, l'épaisseur, la largeur et le poids de la bobine des bobines et autres paramètres


2.Les les différents composants de la machine à trancher métallique peuvent-ils être personnalisés?

Bien sûr! Chaque composant de la machine à trancher en métal sera personnalisé en fonction des paramètres de bobine du client, de la vitesse de relâchement, de la sortie de traitement de la bobine, de la zone d'usine et de la disposition et d'autres facteurs. KingReal Steel Slitter offrira aux clients les meilleures solutions de production de machines à fente métallique


3. Comment assurer la qualité de l'équipement de machine à trancher métallique?

KingReal Steel Slitter a une équipe de production professionnelle et un atelier de production complet. De l'achat de matières premières au traitement CNC et au casting des composants, une équipe technique professionnelle est responsable de l'ensemble du processus.

Dans le même temps, un système d'inspection complet de la qualité de la machine de selsification des métaux est établi. Une fois la ligne de tranche métallique fabriquée, la précision des composants sera testée en ralenti dans l'usine. Et les clients seront invités à l'usine pour l'inspection et l'apprentissage sur place.


Clients de KingReal Steel Slitter Metal Sliting Line Factory


metal slitting machine
metal slitting machine
metal slitting machine
