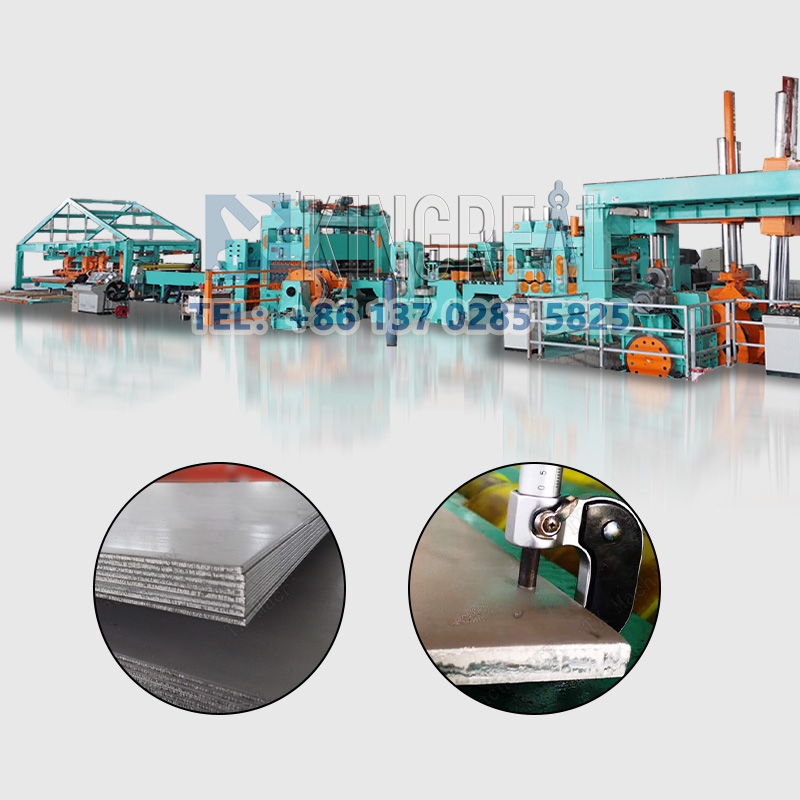

Ligne de coupe à longueur de gros calibre - 2024 KINGREAL est conçue pour traiter des bobines de métaux lourds d'une épaisseur de 6 à 25 mm et les couper en tôles de taille précise.
Ligne de coupe à longueur de gros calibre - 2024 KINGREAL STEEL SLITTER peut fournir à la fois une ligne de coupe à longueur, une machine de coupe à longueur à grande vitesse, une ligne de coupe à longueur simple et cette machine de coupe à longueur de gros calibre, qui peut couper avec précision à la longueur de l'acier laminé à chaud, de l'acier laminé à froid, de l'acier inoxydable, de l'acier au silicium et d'autres bobines métalliques avec un dispositif d'empilage automatique pour un processus de production entièrement automatisé.
En raison de sa haute résistance, de sa bonne ténacité, de sa facilité de traitement et de formage et de sa bonne soudabilité, la bobine de tôle épaisse est largement utilisée dans divers domaines industriels, pour répondre aux besoins de différentes industries. La demande de lignes de coupe à longueur de gros calibre augmente, le traitement de bobines de tôle épaisse pour les exigences plus élevées de l'équipement, du nivellement de l'équipement de déroulement au cisaillement et à l'empilage. Les exigences en matière de plage de charge sont beaucoup plus élevées que pour les autres épaisseurs de tôle.
La ligne de coupe à longueur épaisse KINGREAL STEEL SLITTER est spécialement conçue pour traiter des bobines d'une épaisseur allant jusqu'à 6 à 20 mm par dérouleur, redresseur, mesure, machine coupée à longueur et empilage.
|
Nom |
Détail |
|
Matière première |
Q235 RH |
|
Épaisseur de la feuille |
5,0 ~ 20,0 mm |
|
Largeur de feuille |
900~2000mm |
|
Largeur nette d'entrée de la machine |
2000mm |
|
Diamètre extérieur de la bobine |
Φ1000~Φ2200mm |
|
Diamètre intérieur de la bobine |
Φ550 ~ Φ760mm |
|
Poids maximum de la bobine |
30T |
|
Longueur d'empilage |
1000~12000mm |
|
Précision des décisions |
≤ ± 1,5 mm/3 M |
|
Précision diagonale |
≤ ± 1,5 mm/3 M |
|
Précision de nivellement |
≤ ± 2,0 mm/M |
|
Vitesse de fonctionnement |
0 ~ 25 m/min |
|
Puissance totale |
~500KW |
|
Hauteur du centre de la machine |
1000mm |

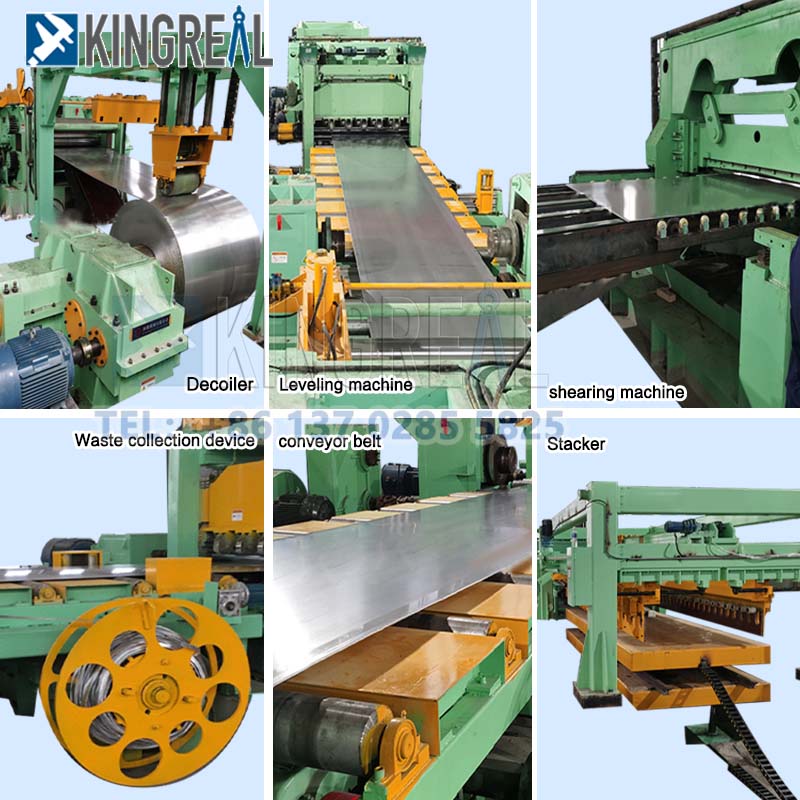

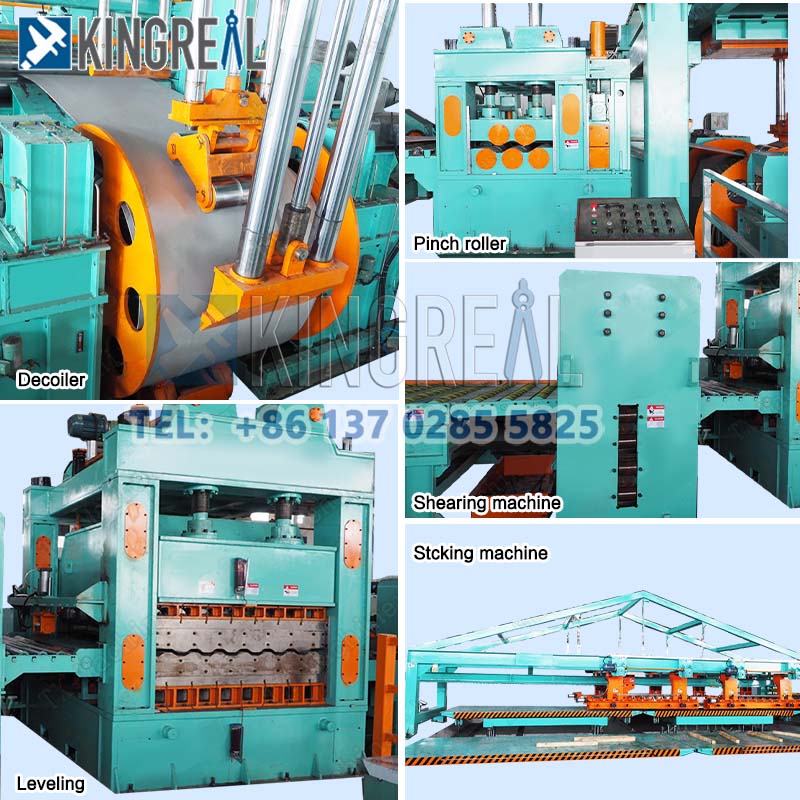

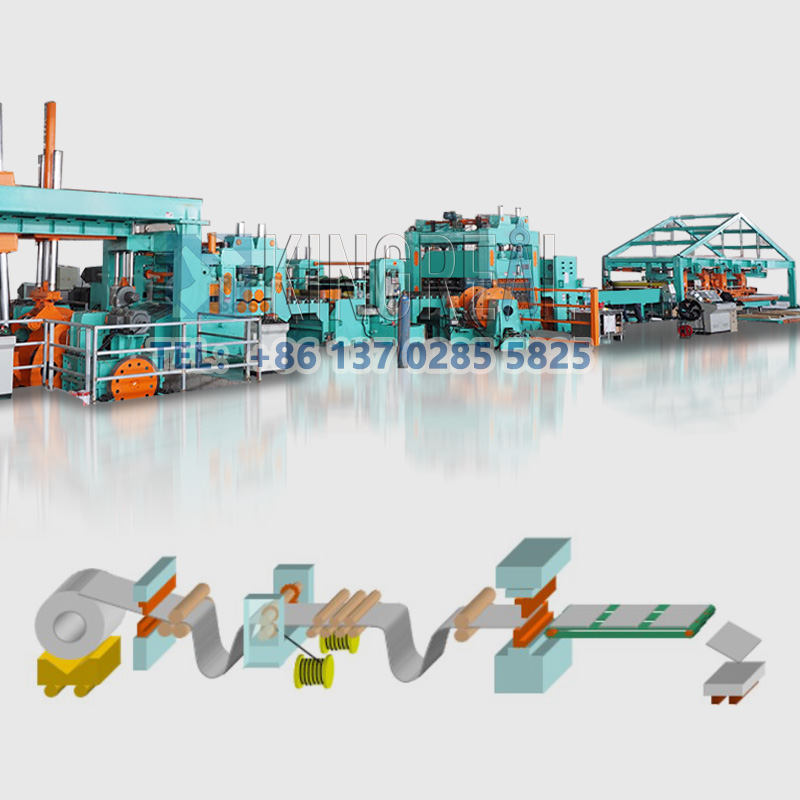

Dérouleur hydraulique-- Machine pilote hydraulique de châssis--Machine de nivellement à sept rouleaux--Tondeuse à double tête -- Collecteur d'escarpes -- Machine de nivellement à onze rouleaux -- Dispositif de dimensionnement pneumatique -- Alimentateur de hayon -- Machine de découpe hydraulique -- Machine d'empilage

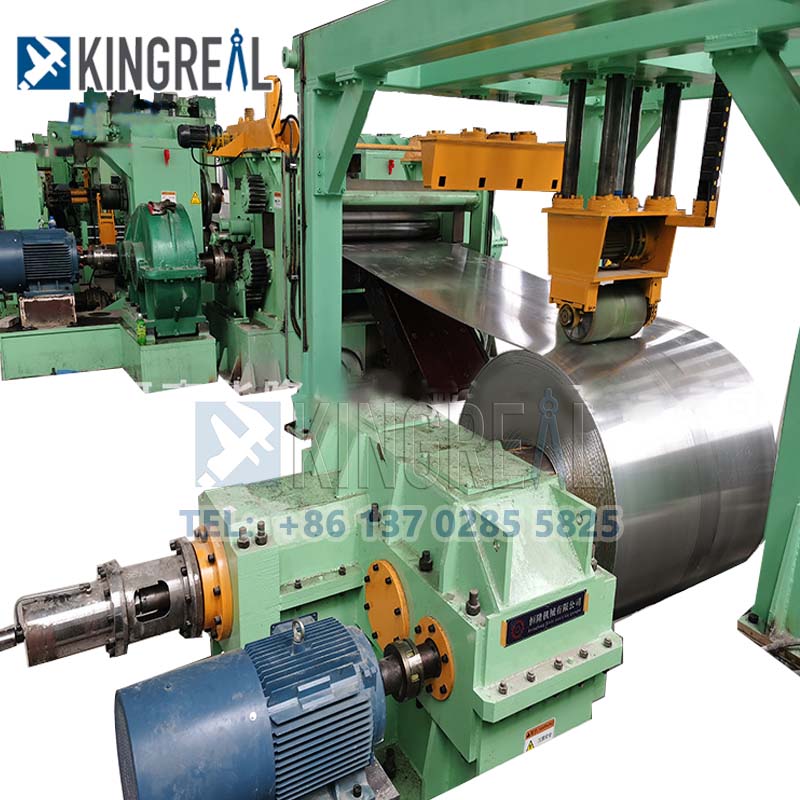

a.Capacité : 30T
b. Spécifications des freins : 4-DBH205
course de levage du cadre c.material 650 mm (soulever directement sur la bobine, peut venir au matériau du revêtement en acier retiré)
d.Adoptant un mécanisme de type pression supérieure à double roulement et double cône pour serrer la bobine d'acier, le mouvement de la deuxième extrémité de la base de la machine est entraîné par des vérins hydrauliques et a la fonction de centrage d'entraînement simultané, la broche à la deuxième extrémité du dérouleur est conçue avec un dispositif de frein à disque pneumatique.
Il adopte la structure de serrage et d'alimentation à deux rouleaux et de nivellement à cinq rouleaux. Le moteur entraîne les rouleaux supérieurs et inférieurs à travers le réducteur et la boîte de distribution via l'arbre de connexion universel, le réglage et la pression du rouleau supérieur pour l'alimentation sont exécutés par le vérin hydraulique, et le réglage et la pression du rouleau supérieur pour le nivellement sont exécutés par l'énergie électrique. Compte tenu du fonctionnement synchrone de la machine préscolaire et de l'hôte de nivellement, la commande du moteur est contrôlée par le système de commande CC de la série américaine PARKER590C. L'arbre de liaison universel adopte l'arbre universel industriel du moulin.
Diamètre du rouleau de nivellement : Φ220mm
Espacement des rouleaux de nivellement : 260 mm
Quantité de rouleaux : 2+5 rouleaux
Matériau du rouleau : acier forgé GCr15 trempé et trempé à moyenne fréquence (HRC60)
Puissance du moteur principal : 132KW DC
Puissance du moteur pour le réglage : 2-7,5 KW
Réducteur principal : JZQ850
Réducteur de réglage : 2-BWY4 Réduction de swing
a.Fonction : empêcher la feuille de se déformer lors du fonctionnement et réguler la feuille dans la machine principale de nivellement. Il se compose d'une base de machine, d'un rouleau limiteur, d'une glissière de siège de support, d'un rouleau de guidage et d'un dispositif de réglage. Des rouleaux de guidage verticaux sont prévus des deux côtés de la direction de la largeur de la feuille, et le cadre du rouleau de guidage est fixé sur la glissière respective, qui déplace la glissière sur la colonne de guidage dans la direction de la largeur de la feuille à travers le moteur au moyen du paiement par écrou de fil machine, de manière à s'adapter aux différentes largeurs de feuille. Le réglage est motorisé.
b.Plage de réglage : 900 ~ 2000 mm
Matériau du rouleau de guidage : Gcr15 (HRC60)
Moteur de réglage : 2 ~ 3 KW
Réducteur de réglage : 2-WPDKS135Réducteur à vis sans fin
Fonction : la cisaille accomplit principalement les tâches de coupe de tête, de coupe de queue, de coupe latérale, de cisaillement longitudinal et de cisaillement de coupe à longueur.
Adaptabilité des matériaux : il convient aux tôles d'acier de différentes épaisseurs et matériaux, tels que l'acier au carbone ordinaire, l'acier faiblement allié de haute qualité, l'acier allié, l'acier pour pipelines et les tôles d'acier inoxydable.
Degré d'automatisation : l'ensemble du processus fonctionne automatiquement, réduisant ainsi les opérations manuelles et améliorant l'efficacité de la production.
Mesure précise : avec une mesure de haute précision pour garantir une taille de coupe précise.
Réglage de l'écartement de la lame de cisaillement : l'écart latéral de la lame de cisaillement peut être ajusté pour garantir la qualité de coupe.
a.Modèle : frein hydraulique
B.Coups par minute : 8 à 12 fois
Matériau de la lame : Cr12Mov
d.Puissance du moteur : 55 KW
Poste de ravitaillement :
a.Il se compose d'un châssis, d'une table à rouleaux pivotants, d'un convoyeur à rouleaux et d'une unité de puissance. Sa fonction est d'introduire la plaque plate dans la machine à lancer.
B. Moteur : 7,5 KW
c.Réducteur : réducteur d'oscillation BWY4
Alimentateur principal :
a.Il se compose d'une base de machine, d'une plaque, d'un curseur, d'un rouleau de lancement et d'un groupe motopropulseur. Levage et abaissement du rouleau supérieur du matériau de projection pour mise en œuvre pneumatique. La transmission est mécanique. Sa fonction est d'introduire la plaque dans la table de triage.
B. Moteur : 7,5 KW
c.Réducteur : réducteur d'oscillation BWY4
Table empilable : Elle se compose de plaques d’acier et de sections d’acier soudées ensemble. Sa fonction est d'empiler la plaque plate calibrée. Longueur 12 mètres.
Stockeur pneumatique : Il se compose d’un ensemble de dispositifs de nivellement des limites longitudinales et de trois ensembles de dispositifs de nivellement des limites transversales. Les mécanismes de limitation et de réglage peuvent être ajustés en fonction de différentes largeurs de planches, et le réglage est manuel. L'exécution du redresseur de matériau est un actionneur pneumatique.
 |
 |
 |
1. Une gamme complète de services personnalisés, en fonction des besoins de production de plaques du client, pour fournir une conception de dessin au trait coupé à longueur de gros calibre, peut être configurée au choix.
2. Fournir diverses configurations pour les lignes de coupe à longueur de gros calibre, telles que le chariot de chargement, le dispositif de coupe, l'empilage automatique, la décharge automatique, etc. réaliser une production entièrement automatique.
3. Fournir une variété d'accessoires pour assurer la stabilité et la longévité de la ligne coupée à longueur de gros calibre ;
4. La garantie du service après-vente local des ingénieurs peut guider l'installation de lignes coupées à longueur de gros calibre sur site.
5. Service après-vente en ligne 24h/24 et 7j/7, réponse technique.
1/ Quelle est l’épaisseur maximale de tôle d’acier que votre machine de coupe à longueur peut couper ?
Les lignes de coupe à longueur KINGREAL STEEL SLITTER peuvent couper des matériaux métalliques d'une épaisseur allant de 0,2 mm à 25 mm. Le modèle spécifique recommandé dépendra de vos besoins.
2/Combien de temps durent les lames de machine coupées à longueur ?
La durée de vie des lames de machine coupées à longueur dépend du matériau à couper et de la fréquence d’utilisation. KINGREAL STEEL SLITTER propose également des lames en acier allié personnalisées pour prolonger la durée de vie.
3/Quels matériaux conviennent pour les lignes coupées à longueur ?
Les machines de coupe à longueur KNGREAL conviennent principalement à l'acier, à l'acier inoxydable, à l'acier au carbone, à l'aluminium, au cuivre et à d'autres matériaux métalliques.
4/Que se passe-t-il si la machine de coupe à longueur tombe en panne ?
Les machines de coupe à longueur KINGREAL STEEL SLITTER sont de qualité très fiable. Si des pièces sont endommagées, KINGREAL STEEL SLITTER vous fournira des pièces de rechange.
5/Quels types de machines de coupe à longueur proposez-vous ?
KINGREAL STEEL SLITTER fournira des machines de coupe à longueur qui correspondent aux exigences réelles du projet du client, y compris le matériau de traitement, l'épaisseur du matériau, la largeur, la longueur et la méthode de coupe. Et KINGREAL STEEL SLITTER peut également équiper les machines de coupe à longueur de composants spéciaux.
