KINGREAL peut fournir la machine de refendage de bobines à double tête de découpe pour augmenter la vitesse de refendage de la machine de refendage de bobines. KINGREAL est un fabricant professionnel dans le domaine des machines à refendre en Chine. Elle possède une riche expérience de production et peut fournir des machines à refendre de haute qualité et à grande vitesse. Nous sommes impatients de parvenir à une coopération stable et à long terme avec les clients.
Vidéo sur la machine de refendage de bobines à double tête de découpeDescription de la machine de refendage de bobines à double tête de découpe
KINGREAL est un fabricant professionnel dans le domaine des machines à refendre, la machine à refendre les bobines à double tête de découpe est l'un de nos produits les plus performants. Afin de maximiser la vitesse de refendage de la machine à refendre les bobines, KINGREAL a conçu cette machine à refendre à double tête de découpe pour réduire le temps de changement du siège du couteau et améliorer l'efficacité de la production. La vitesse de production maximale atteint220 m/min.

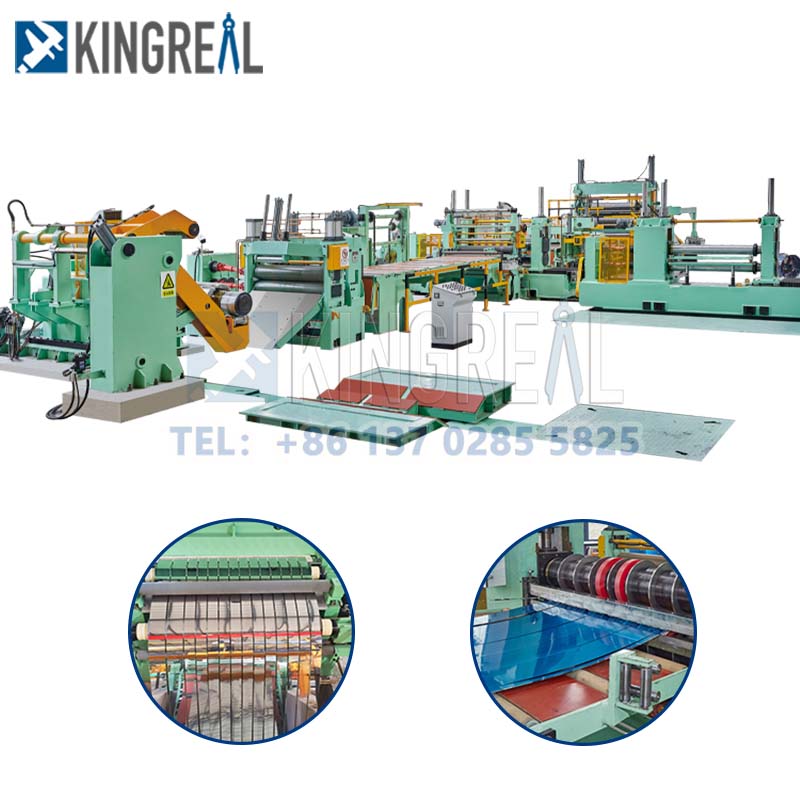

La machine de refendage double se compose d'un dérouleur avec un chariot à bobines, d'un dispositif de serrage et de double refendage, d'une refendeuse de haute précision pour un échange rapide, d'un enrouleur de déchets, d'un guide latéral, d'une bobineuse, d'un dispositif de tension et d'un enrouleur hydraulique. avec le wagon à bobines.
Introduction de la ligne de refendage à changement de tête de découpeuse double à grande vitesse
Variation d'une tête de refendage à l'autre : un train de roulement pour une tête de refendage double marche sur des rails longitudinaux, la tête de refendage en ligne monte sur le train de roulement, le train de roulement déplace l'autre tête de refendage face à la refente en position ligne, puis l'autre tête passe en position de ligne, l'échange ne prend que 30 minutes.
Les têtes de découpe doubles peuvent être identiques, ou l'une peut être plus grande et l'autre plus petite. Les découpeuses plus grandes conviennent à la découpe de grandes épaisseurs, tandis que les découpeuses plus petites conviennent à la découpe de petites épaisseurs. De cette manière, des performances de haute précision et de haut rendement sont obtenues.
Les têtes de refendage doubles augmentent la flexibilité et l'efficacité de la ligne de refendage et sont très populaires auprès des grandes aciéries qui nécessitent de grands volumes de bobines de refendage.
Processus de travail de la machine à refendre à double tête de découpe

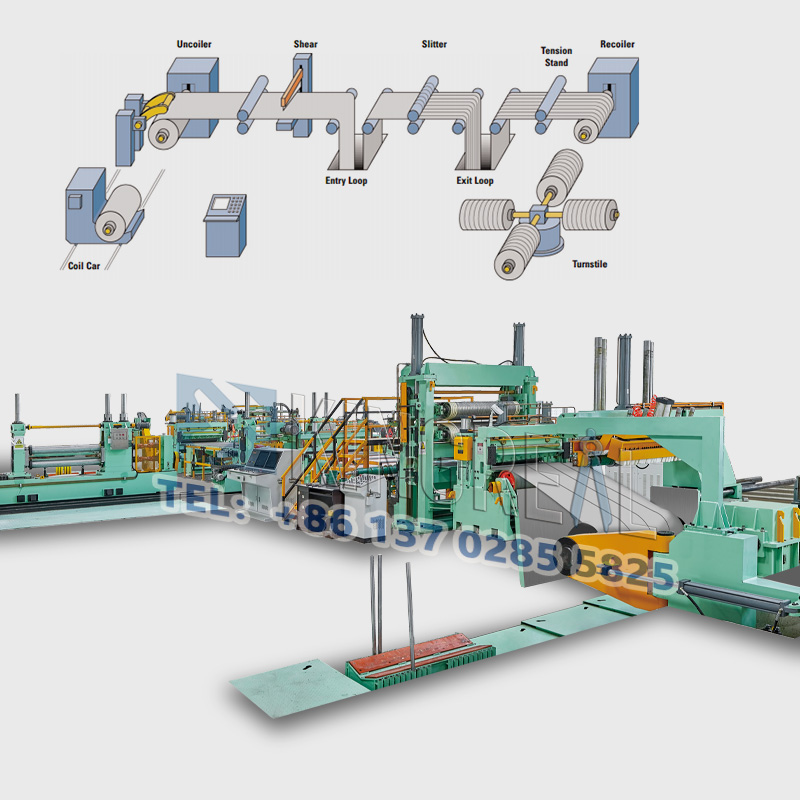

Dérouleur → Coupage et cisaillement → Guidage → Machine à refendre → Enroulement du matériau des bords → Tension → Rembobinage → Déchargement des petits rouleaux → Conditionnement
Paramètres de la machine de refendage de bobines à double tête de découpe
|
Matériau des matières premières |
acier inoxydable, acier laminé à froid. |
|
Épaisseur de la matière première |
0,2 mm-2,0 mm |
|
Largeur de matière première |
300-1550mm |
|
Diamètre intérieur du rouleau de matière première |
Φ508mm |
|
Diamètre extérieur du rouleau de matière première |
≤Φ1800mm |
|
Poids volumique des matières premières |
≤12 tonnes |
|
Vitesse de refendage |
0-80 m/min (fonctionnement normal) |
|
Puissance totale |
environ 150KW |
|
Surface au sol |
environ 18 m × 6 m |
|
Non. |
Nom |
Unité |
|
1 |
Chariot de charge de bobine |
1 unité |
|
2 |
Dérouleur hydraulique avec dispositif de déroulement |
1 ensemble |
|
3 |
Pelle à matériaux, pincement à deux rouleaux, cisaille hydraulique |
1 ensemble |
|
4 |
Pont en boucle n°1 |
1 unité |
|
5 |
Guider Aligner |
1 unité |
|
6 |
Machine à refendre la bobine principale |
1 ensemble |
|
7 |
|
1 ensemble |
|
8 |
#2Pont en boucle |
1 ensemble |
|
9 |
Station de tension hydraulique |
1 ensemble |
|
10 |
Dérouleur |
1 ensemble |
|
11 |
Chariot de déchargement |
1 unité |
Avantage de la machine de refendage de bobines à double tête de découpe
La machine de refendage à double tête de découpe atteint une vitesse de machine de refendage de 220 m/min en réduisant le temps de changement du porte-outil, en améliorant l'efficacité de la production et en améliorant les avantages économiques pour les clients.
La machine de redressage fin est une sorte d'équipement de finition pour la ligne de production de tuyaux soudés longitudinaux à haute fréquence, qui est utilisée pour redresser le tuyau en acier et éliminer la contrainte et la flexion du tuyau en acier après le formage et le soudage.
Détail des composants
● Dérouleur hydraulique et dispositif de déroulement
|
Structure |
Châssis soudé en tôle d'acier, mandrin d'expansion et de contraction hydraulique |
|
Quantité |
1 ensemble |
|
Porteur |
20T |
|
Diamètre intérieur de la bobine d'acier |
Φ508mm |
|
Diamètre extérieur de la bobine d'acier |
MAXIMUM : Φ1800 mm |
|
puissance de déroulement |
Moteur 11KW ; |
● Tête de plaque, matériau en plomb, niveleur à pincement, cisaille à tête de plaque
|
Structure |
Base et cadre soudés en tôle d'acier |
|
Quantité |
1 |
|
Matériel |
GCr15 |
|
Quantité/Diamètre du rouleau de pincement |
2×Φ180mm |
|
Puissance du moteur principal |
Moteur AC30Kw |

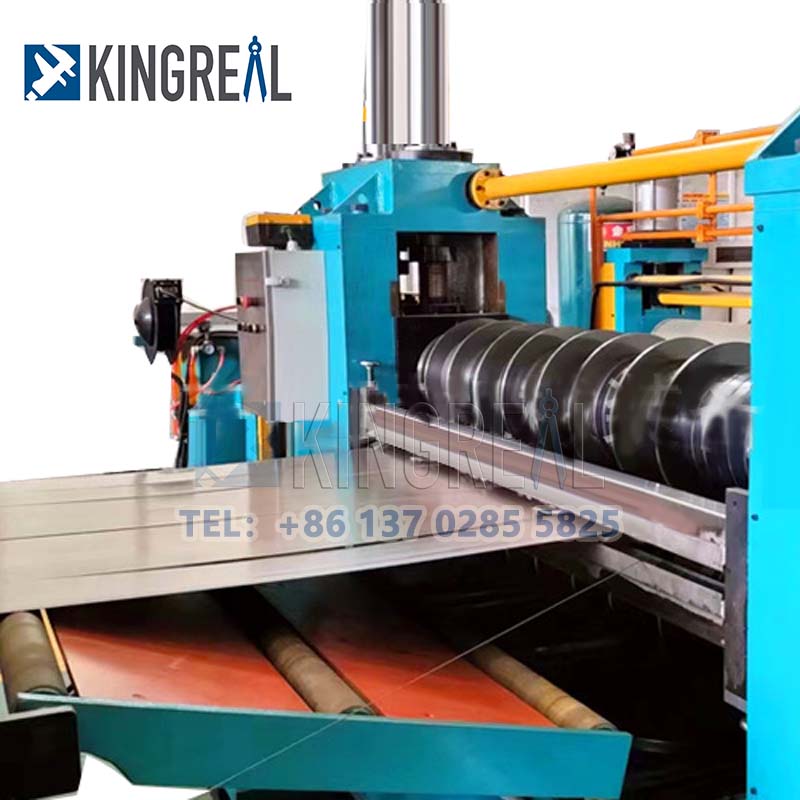

● Machine de refendage principale
|
structure |
Cadre et curseur robustes soudés en tôle d'acier, source d'énergie hydraulique |
|
quantité |
1 ensemble |
|
forme de ciseaux |
Ciseaux à quatre côtés, les quatre lames peuvent être utilisées |
|
Matériau de la lame |
Cr12MoV |
|
Origine de la lame |
Anhui |
