Affichage vidéo d'une machine à refendre les métaux de 1650 mm

Description de la machine de refendage de bobines de 1650 mm

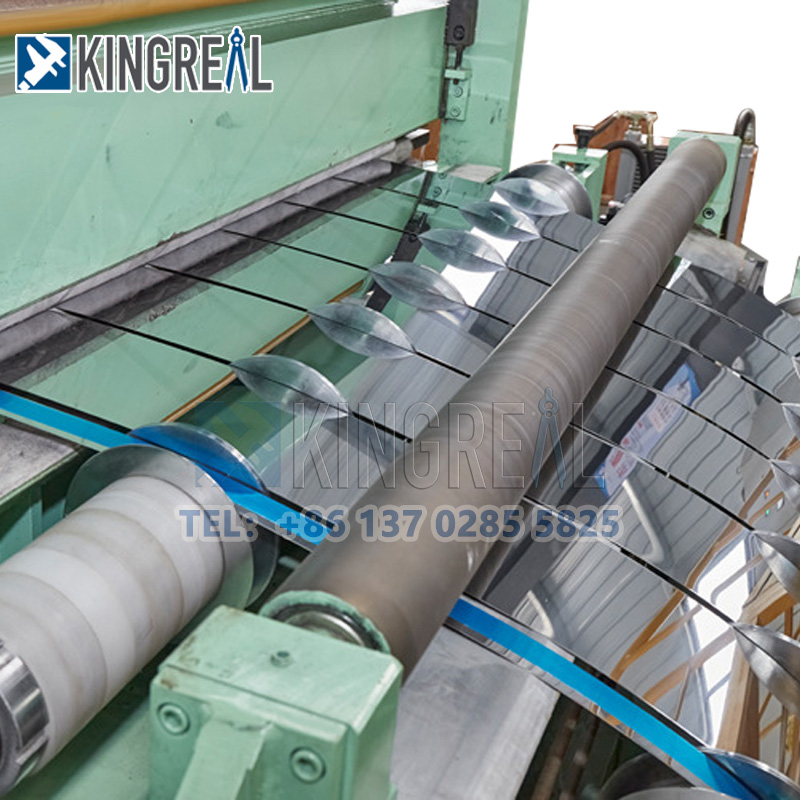

La machine de refendage de bobines KINGREAL STEEL SLITTER 1650MM est conçue pour fendre et rembobiner divers types de matériaux, tels que l'acier, l'aluminium, le GI, le cuivre et le silicium. Cette ligne de refendage de bobines de 1 600 mm est l'une des conceptions les plus courantes de ligne de refendage de métaux et répondra aux besoins de la plupart des usines de refendage de traitement de bobines. Les épaisseurs de bobines traitées vont de 0,3 mm à 3 mm et des largeurs jusqu'à 1 650 mm.

Vous pouvez également trouver le produit ci-dessous sur le site Web de KINGREAL STEEL SLITTER :

1. Machine de refendage de bobines à double tête de découpe

2. Machine à refendre de faible épaisseur

3. Machine à refendre de calibre moyen

4. Machine à refendre de gros calibre

5. Machine de refendage de bobines à grande vitesse

Spécification technique de la ligne de refendage de bobines de 1650 mm :

Processus de travail de la ligne de refendage de bobines de 1650 mm :

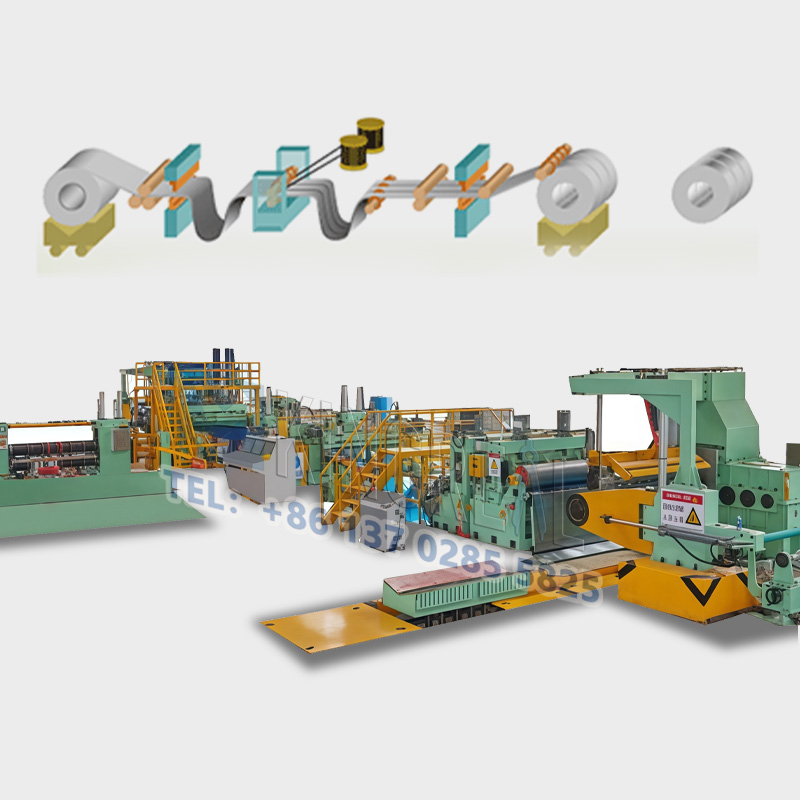

Bobine de chargement du chariot -- Centrage vertical hydraulique du dérouleur -- Dérouleur hydraulique -- Pince et levier -- Cisaille à tête de plaque -- Pont en boucle -- Machine à refendre -- Station de tension -- Séparatrice -- Rembobineuse

Informations plus détaillées sur la machine de refendage de bobines de 1650 mm :

Bobine de chargement de chariot pour machine à refendre les bobines de 1650 mm

Structure et utilisation : Utilisé pour alimenter le dérouleur, transportant la bobine d'acier de la table de stockage à la bobine du dérouleur, le chariot est contrôlé par le moteur hydraulique et le levage est contrôlé par le vérin hydraulique.

Mécanisme de levage : vérin hydraulique et structure de colonne coulissante à quatre guides, puissance de levage fournie par le vérin, le vérin pour favoriser le levage de la table porteuse de type V, pour réaliser la fonction de haut en bas de la bobine d'acier.

Mécanisme de déplacement : moteur hydraulique et structure de rail de guidage parallèle, la puissance de déplacement est fournie par le moteur hydraulique, de sorte que le chariot se déplace horizontalement le long de la direction axiale de l'axe du dérouleur. Chaque extrémité du rail comporte un bloc de butée pour empêcher le chariot de dérailler.

Dérouleur en porte-à-faux pour machine à refendre les bobines de 1650 mm

A. Fonction :

Transport de bobines d'acier, expansion et resserrement du diamètre intérieur des bobines, déroulement et déchargement ou recyclage des bobines.

Soutenant la plaque de bobine et fournissant une tension à la bande d'acier, il se compose d'un cadre, d'une broche, d'une bobine expansible et contractante, d'un dispositif de déroulement et de pressage, d'un support auxiliaire, d'un dispositif de freinage et d'une partie d'alimentation.

B.Construction

a) Châssis principal : en acier, plaque d'acier A3, siège de roulement en acier forgé #45 après soudage, le traitement qualitatif de recuit n'est pas déformé ;

b) Broche : percée en acier rond 40Cr avec un diamètre de trous de 85 mm, trempée puis finement tournée pour obtenir un diamètre de surface de travail de 190 mm, capacité de charge de 25 tonnes.

c) monter et rétrécir la bobine : utilisation d'une forme de bobine d'expansion push-pull de type curseur ; quatre plaques incurvées (acier n° 45), paires de curseurs coupe-fil, diamètre d'expansion : Ф470 mm-520 mm (plus manchon en caoutchouc pour atteindre Ф610 mm) ; la longueur de travail effective de la bobine 1650 mm, le mandrin global pour garantir que la bobine monte et descend lorsque la concentricité.
