La machine de refendage de bobines à double tête de découpe KINGREAL de 1 300 mm est conçue pour le refendage de précision de l'aluminium, de l'acier galvanisé, de la laminée à chaud, de la laminée à froid et de nombreuses autres bobines métalliques courantes afin de répondre aux différentes exigences de refendage des clients, notamment la vitesse, la quantité et la qualité de refendage.

La conception du double siège de couteau est capable de réaliser le refendage de bobines de différentes tailles dans la même ligne de production, ce qui améliore considérablement l'efficacité de la production en remplaçant le siège de couteau et a gagné la faveur de nombreux clients.

En plus de la conception du siège à double couteau, la machine à refendre les tôles d'acier KINGREAL est également conçue pour permettre aux clients de protéger le capot de la machine et d'améliorer la sécurité de la production dans le processus de refendage, conformément aux exigences de production du client. Il fonctionne désormais avec succès dans l'usine du client saoudien.

1. Bobine à grande vitesse coupée à la ligne de longueur

2. Machine à refendre l'acier à bandes étroites

3. Machine de fabrication de tôles perforées

4. Ligne d'alimentation du redresseur Decoiler

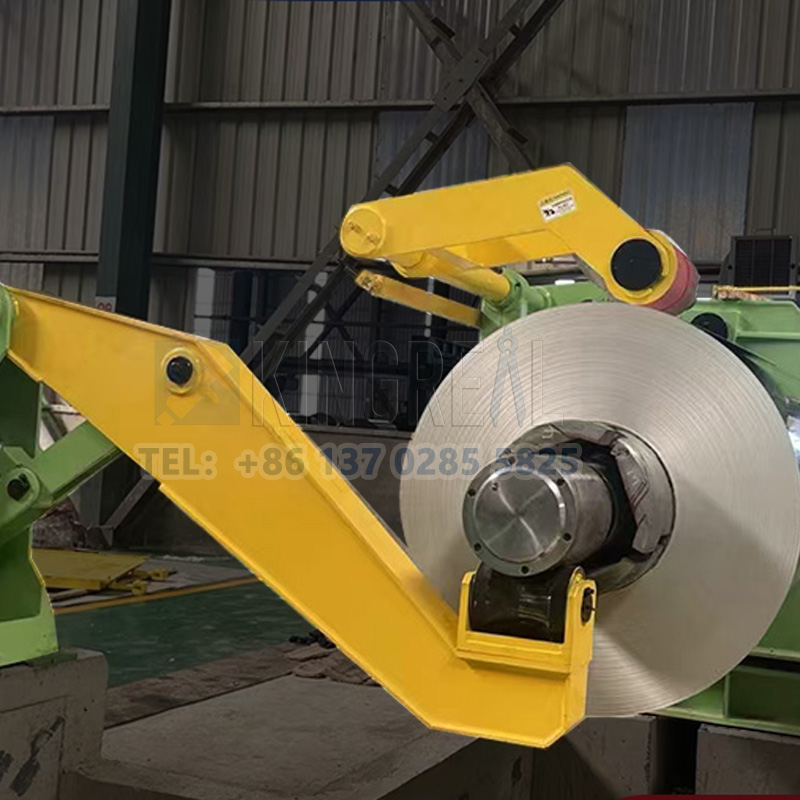

①　Dérouleur hydraulique en porte-à-faux

La fonction principale d'un dérouleur hydraulique en porte-à-faux est de transporter et de faire tourner une bande afin qu'elle soit lentement déroulée pour l'étape suivante du processus. Ce type de dérouleur est généralement constitué d'un enrouleur, d'un support, d'un groupe motopropulseur, etc., et est du type cantilever à palier unique. La bobine se compose généralement d'un arbre de support, d'une glissière en coin et d'une plaque d'arc emboîtée dans la glissière en coin, qui dilate et contracte la bobine sous l'action d'une cale inclinée pour s'adapter à des rouleaux de différentes tailles.

Les dérouleurs hydrauliques en porte-à-faux sont particulièrement importants dans les équipements de machines à refendre les métaux à grande vitesse, car ils peuvent être motorisés pour réaliser la rotation de la bobine, de manière à maintenir la bande sous post-tension pour le déroulement supérieur sous le système d'entraînement.

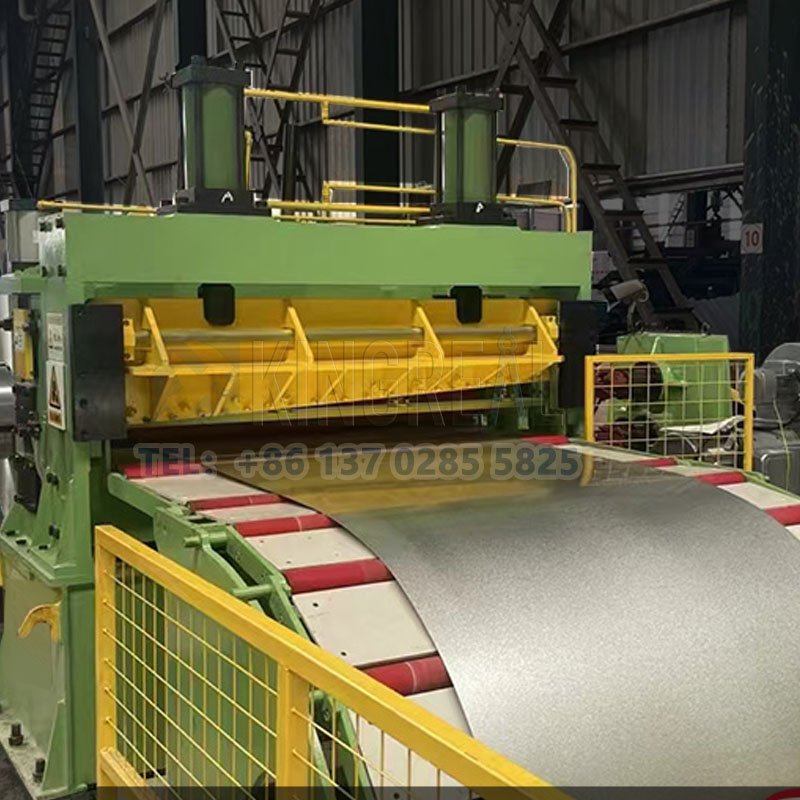

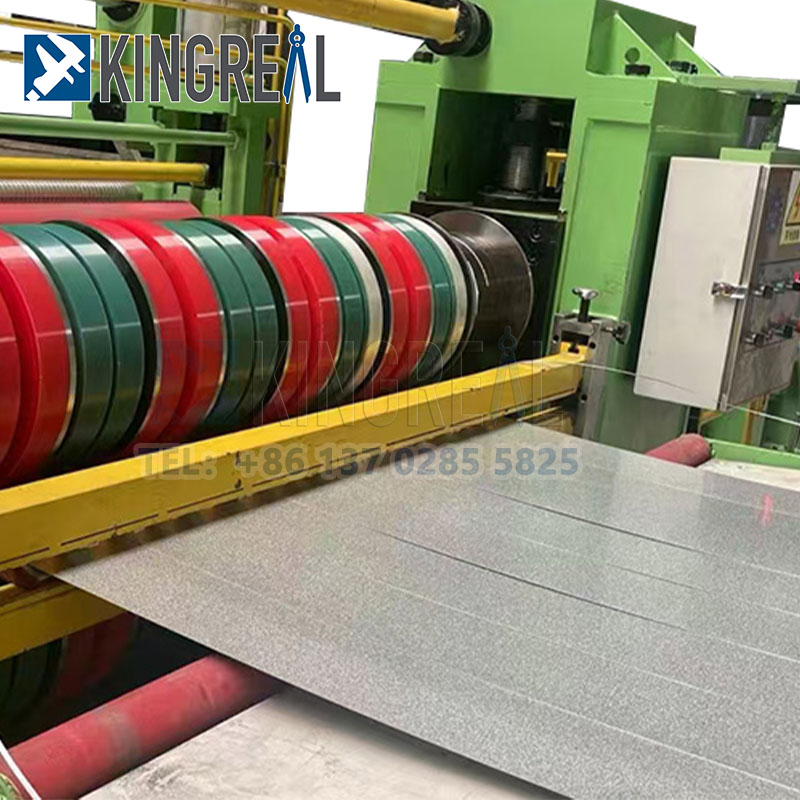

①　Machine de refendage à double tête de découpe

un. Châssis du corps principal : profilé d'acier, tôle d'acier, soudés ensemble, recuits pour éliminer les contraintes, puis traiter la surface de référence.

b. En appuyant sur une paire de rouleaux : le rouleau supérieur peut être synchronisé par le matériau de pression de levage du cylindre, pour assurer la stabilité de la plaque dans l'arbre du couteau, le mouvement de la vapeur du rouleau supérieur.

c. Matériau de l'arbre du couteau : 42CrMo, spécification 200 mm × 1 300 mm, avec rainure de clavette, par usinage grossier, traitement de trempe, traitement à moyenne fréquence, meulage, chromage dur, réaffûtage et 8 autres processus ;

①　Bouclier de protection :

Le capot de protection de la machine à refendre les métaux a les rôles et caractéristiques suivants :

Protection de l'équipement : le capot de protection de la machine peut isoler la machine du contact direct avec l'environnement, empêcher la poussière, les taches d'eau, l'huile, les copeaux et autres polluants de pénétrer à l'intérieur de la machine, afin d'améliorer la durée de vie de la machine.

Sécurité de fonctionnement : le capot de protection de la machine assure la sécurité de l'opérateur et du personnel environnant, empêche le personnel de tout contact direct avec des pièces mobiles à grande vitesse, des conducteurs chargés électriquement ou d'autres pièces dangereuses, et évite les accidents.

▶ 1. Solutions complètes d'équipement de traitement de bobines ;

▶ 2. Équipe technique professionnelle

-Programme de conception avant-vente ; -Fabrication professionnelle lors de la vente ; -Service d'installation après-vente ;

▶ 3. Cas de projets abondants

Nous avons vendu avec succès nos machines à refendre en Turquie, en Arabie Saoudite, en Inde et en Russie.
